Описание

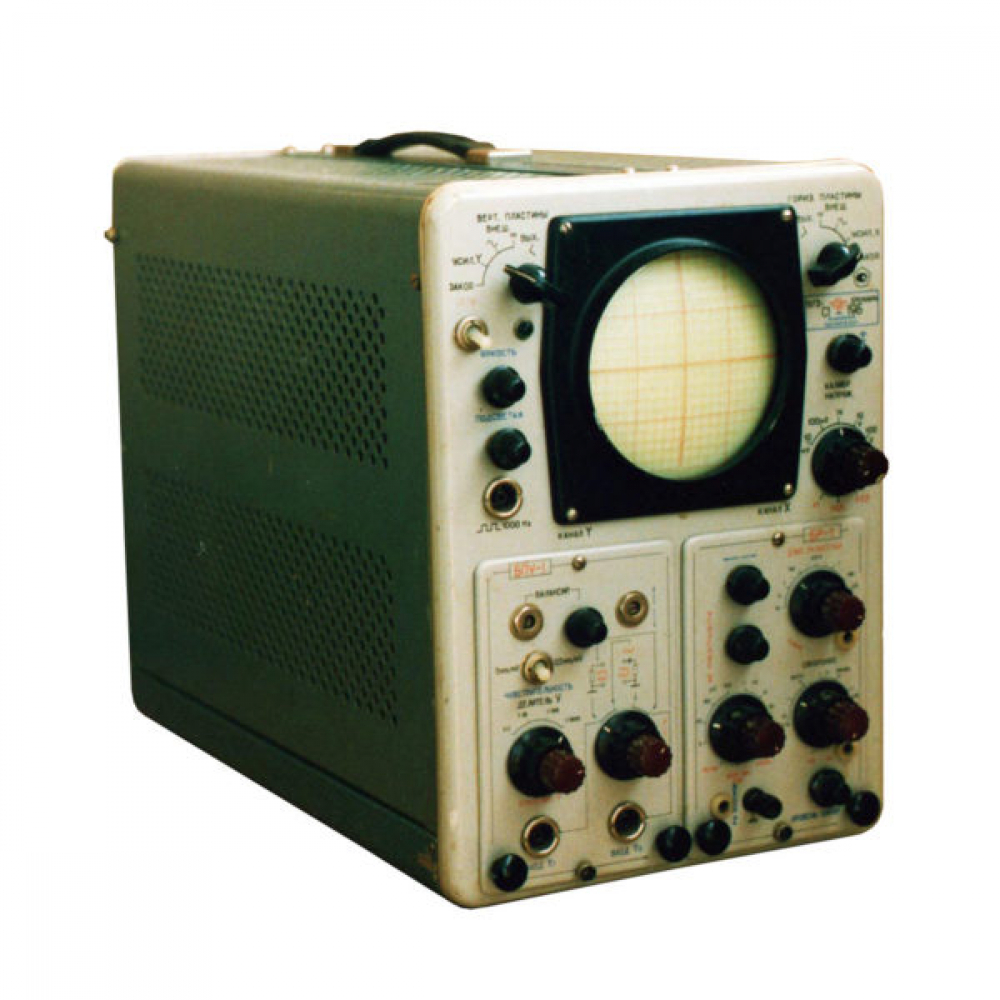

Описание Осциллограф С1-19Б предназначен для визуального наблюдения формы электрических сигналов и измерения их амплитуды и длительности. Прибор относится к осциллографам со сменными блоками. В нем применяют только сменные блоки БПУ-1 – предварительный усилитель вертикального отклонения и БР-1 – блок развертки. В приборе предусмотрена возможность работы с двумя комбинациями сменных блоков: БПУ-1 в канале У и БР-1 в канале X БПУ-1 в канале X и Y (режим работы X-Y) Канал вертикального отклонения прибора можно подключать к симметричному и несимметричному относительно корпуса источнику сигналов. Генератор развертки работает в непрерывном и ждущем режимах. Синхронизация развертки осуществляется от внутреннего и внешнего источников сигнала любой полярности. Калибровку длительности осуществляют с помощью яркостных меток от внутреннего генератора эталонной частоты. В приборе предусмотрена возможность работы совместно со стробоскопической приставкой С1-21, которая позволяет расширить диапазон исследуемых частот до 200 МГц. Прибор полезен при исследовании периодических и однократных процессов в трактах звуковых и ультразвуковых частот, а также для изучения неэлектрических процессов с использованием датчиков-преобразователей. Покупая осциллограф С1-19Б в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.Технические характеристики
Производитель | Золочевский Радиозавод |
Модель | С1-19Б (С1-19) |
Гарантия | 1 год |
Госреестр | 1768-63 |
Технические условия (ТУ) | ТУ изготовителя |
Межповерочный интервал | 1 год |
Параметры | |
Диапазон измеряемых напряжений | от 35 мВ до 500 В |
Диапазон измеряемых интервалов времени | от 3 мкс до 10 с |
Рабочая площадь экрана имеет (1 деление равно 1 см) | по вертикали – 5 делений по горизонтали – 8 делений |
Ширина линии луча | 1 мм |
Полоса пропускания при неравномерности амплитудно частотной характеристики 3 дБ | от 0 до 1 МГц |
Время нарастания переходной характеристики | 0,5 мкс |
Выброс на переходной характеристики, не более | 5% |
Параметры канала Y | |
Чувствительность | коэффициент отклонения 20 мВ/дел – 500 мм/В коэффициент отклонения 200 мВ/дел, изменяется ступенями в последовательности 1, 10, 100, 1000 и плавно с перекрытием 1:10 – 50 мм/В |
Входное сопротивление | 1±100 МОм |
Входная емкость | 40 пФ |
Параметры канала X | |
Длительность развертки устанавливается в последовательности 1, 10, 100, 1000 и плавно с перекрытием 1:10 | от 10 мкс до 10 с |
Внутренняя синхронизация | сигналом с высотой изображения, не менее 10 мм от сети питания. |
Внешняя синхронизация в диапазоне частот от 3 Гц до 1 МГц синусоидальными сигналами амплитудой | от 1 В до 100 В |
Сопротивление входа внешней синхронизации | 500 кОм |
Параметры сигнала калибровки коэффициента отклонения и развертки | |
Напряжение в виде меандра частотой повторения | 50 Гц |
Амплитуда устанавливается ступенями в последовательности 1, 2, 5 | от 10 мВ до 100 В |
Параметры канала Z | |
Амплитуда в диапазоне частот от 5 Гц до 200 кГц | от 5 В до 30 В |
И Y (режим X-Y) отличаются, не более | 2° в полосе частот, не более 100 кГц |
Общие данные | |
Питание | 220 В, 50 гц |
Глубина | 500 мм |
Ширина | 250 мм |
Высота | 360 мм |
Вес | 21 кг |
Комплект поставки | Осциллограф С1-19Б |
Варианты написания в сети Internet | С 1-19Б, С1 19Б, С1/19Б, С1/19/Б, С1-19-Б |
! . | |
