Описание

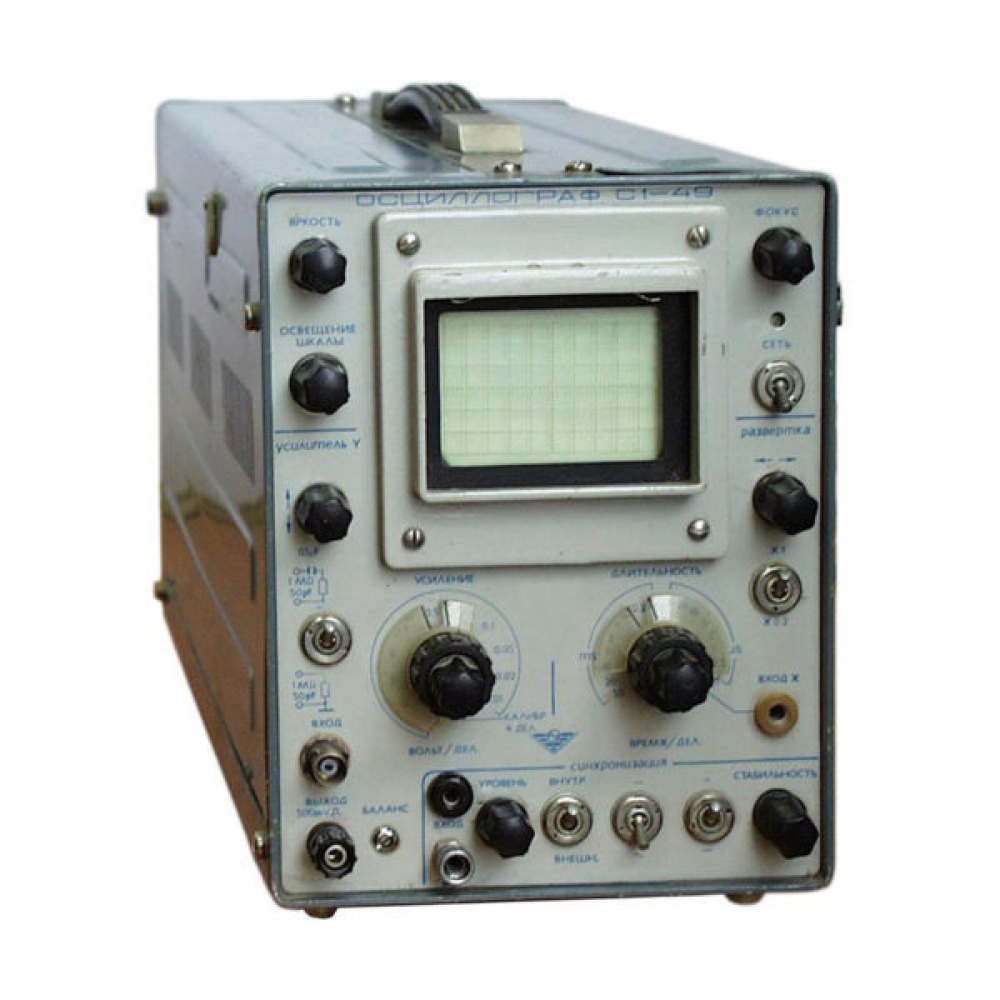

Описание Осциллограф С1-49 предназначен для наблюдения и исследования формы электрических процессов в диапазоне частот от постоянного тока до 5 МГц, путем визуального наблюдения и измерения их временных и амплитудных значений. Покупая осциллограф С1-49 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.Технические характеристики
Производитель | Радиозавод |
Модель | С1-49 |
Гарантия | 1 год |
Госреестр | 2506-69 |
Технические условия (ТУ) | ТУ изготовителя |
Межповерочный интервал | 1 год |
Параметры | |
Полоса пропускания тракта вертикального отклонения при неравномерности частотной характеристики в полосе частот, не более 3 дБ | 0-5 МГц |
Полоса пропускания тракта горизонтального отклонения | от 0 до 2 МГц. |
Минимальная частота следования развертки, при которой обеспечивается наблюдение и измерения предельно-быстрого исследуемого сигнала с тубусом , не более | 400 Гц |
Толщина линии луча, определяемая размытостью и расфокусировкой, не более | 0,6 мм |
Усилитель вертикального отклонения | при открытом входе входное сопротивление от 0,97 МОм до 1,03 МОм с параллельной емкостью от 35 пФ до 52,5 пФ с делителем 1:10 входное сопротивление от 9 МОм до 11 МОм с параллельной емкостью, не более 15 пФ |
Погрешность деления выносного делителя, не более | 15% |
Усилителя горизонтального отклонения | входное сопротивление, не мене 50 кОм с параллельной емкостью, не более 25 пФ |
«ВХОД Z» с сопротивлением от 0,9 МОм до 1,1 МОм и с параллельной емкостью, не более | 30 пФ |
Минимальный коэффициент отклонения канала вертикального отклонения луча с чувствительностью,не более | 600 мм/В – 0,01 В/дел |
Коэффициент отклонения усилителя с чувствительностью | менее 0,75 мм/В – не более 8 В/дел |
Максимальная величина напряжения исследуемого сигнала | на входе тракта вертикального отклонения, не более 120 В на входе делителя 1:10, не более 300 В |
Смещение луча из-за дрейфа нулевой линии после 30 минут прогрева | в течении 30 мин работы 10 мВ в течении 1 мин работы 3 мВ при изменении питающей сети ±10% 5 мВ |
Внутренний источник калиброванного напряжения должен генерировать П-образные импульсы | частота повторения 2 кГц амплитуда 0,5 В |
Погрешность амплитуды импульсов калибратора, не более | ±4% |
Погрешность измерения амплитуд импульсных сигналов, не более ±10% | при длительности импульсов от 0,2 мкс до 0,1 с; в диапазоне размаха от 0,02 В до 120 В при величине изображение от 2 делений до 6 делений |
Погрешность измерения амплитуд синусоидальных сигналов обеспечивается в диапазоне частот от постоянного тока, не более | 1 МГц |
Погрешность измерения временных интервалов, не более | ±10% |
Режимы роботы развертки | Режимы роботы развертки: ждущий периодический |
Параметры развертки | диапазон длительностей развертки от 5·104 мкс/дел до 0,2 мкс/дел длительность калиброванной развертки регулируется от 0,04 мкс/дел до 1·104 мкс/дел |
Общие данные | |
Рабочая часть экрана | составляет 6 делений по вертикали и 10 делений по горизонтали (36мм х 60мм) |
Время прогрева, не менее | 15 минут |
Время непрерывной роботы, не более | 8 часов |
Наработка на отказ, не менее | 550 часов |
Условия эксплуатаци | температура окружающего воздуха от -30°С… до +50°С относительная влажность до 95%при +25°С |
Воздействие ударных нагрузок многократного действия | укорением, не более 15 м/с2 длительностью импульса от 5 мс до 10 мс |
Воздействие ударных нагрузок одиночного действия | ускорением, не более 75 м/с2 длительностью импульса от 1 мс до 10 мс |
Мощность, потребляемая | от сети переменного тока не должна превышать 38 В·А от источника постоянного тока, не должна превышать 20 Вт |
Питание | 220 В ±10%, 50-60 Гц, от сети 220 В ±5%, 115 В ±5%, 400 Гц, от источника постоянного тока напряжением 24 В ±10% |
Глубина | 430 мм |
Ширина | 170 мм |
Высота | 223 мм |
Вес | 8,5 кг |
Комплект поставки | Осциллограф С1-49 |
Варианты написания в сети Internet | С 1-49, С1 49, С1/49 |
! . | |
