Описание

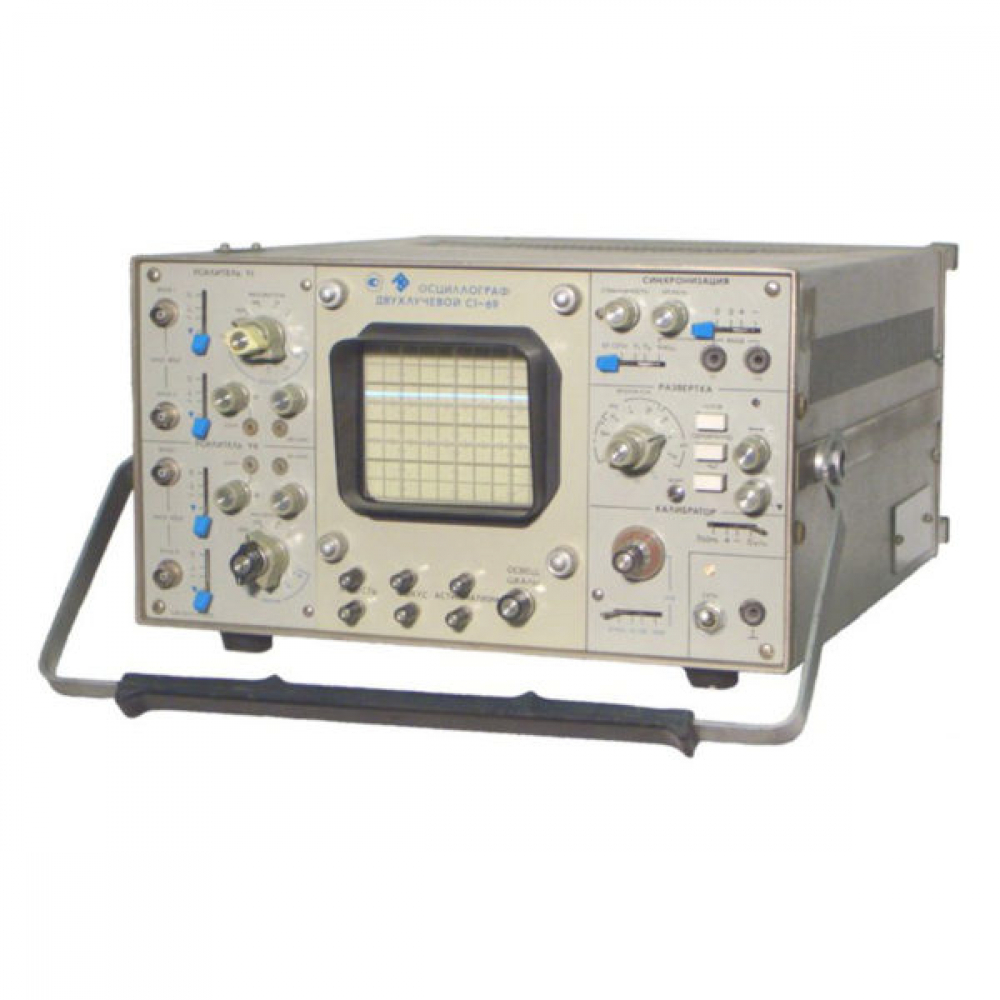

Описание Осциллограф двухлучевой С1-69 предназначен для исследования одного или одновременно двух синхронных сигналов с амплитудой 4 мВ – 200 В (с выносным делителем до 500 В) и длительностью 0,8 мкс – 50 с. Прибор позволяет сравнивать и изменять формы двух сигналов, подавлять с помощью дифференциального усилителя помехи, подключать один из усилителей вертикального отклонения к Х-пластинам другой отклоняющей системы. Применяется при наладке и ремонте радиоэлектронной аппаратуры, отработке схем, а с соответствующими датчиками – для исследования физических явлений. Главные особенности Двухлучевая ЭЛТ Дифференциальные входы Усилитель Z Жесткие условия эксплуатации Тип индикатора – ЭЛТ 16Л02В Рабочая часть экрана для каждого луча 40х100 мм Покупая осциллограф двухлучевой С1-69 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.
Технические характеристики
|
Производитель
|
Махачкалинский Приборостроительный завод
|
|
Модель
|
С1-69
|
|
Гарантия
|
1 год
|
|
Госреестр
|
2484-69
|
|
Технические условия (ТУ)
|
ТУ изготовителя
|
|
Межповерочный интервал
|
1 год
|
|
Вертикальное отклонение
|
|
|
Полоса пропускания
|
0-5 МГц
|
|
Время нарастания ПХ
|
70 нс
|
|
Коэффициенты отклонения
|
5 мВ/см-20 В/см
1 и 2 мВ/см (0-2 МГц)
|
|
Коэффициент ослабления синфазных сигналов
|
500 (0-100 кГц)
|
|
Входное сопротивление и емкость
|
1 МОм, 40 пФ; 10 МОм, 13 пФ (с выносным делителем 1:10)
|
|
Горизонтальное отклонение
|
|
|
Коэффициент развертки
|
0,2 мкс/см-5 с/см (с 5-кратной растяжкой)
|
|
Погрешность измерений амплитуды и временных интервалов
|
5%
|
|
Общие данные
|
|
|
Размер экрана
|
40х100 мм
|
|
Тип индикатора
|
ЭЛТ 16Л02В
|
|
Условия эксплуатации
|
температура окружающей среды от -10°С …до +40°С
относительная влажность воздуха до95% при температуре до +30°С
|
|
Потребляемая мощность
|
135 В·А
|
|
Питание
|
220 В, 50 Гц; 115 или 220 В, 400 Гц
|
|
Глубина
|
420 мм
|
|
Ширина
|
360 мм
|
|
Высота
|
200 мм
|
|
Вес
|
17 кг
|
|
Комплект поставки
|
Осциллограф двухлучевой С1-69
|
|
Варианты написания в сети Internet
|
С 1-69, С1 69, С1/69
|
|
! .
|
|
