Описание

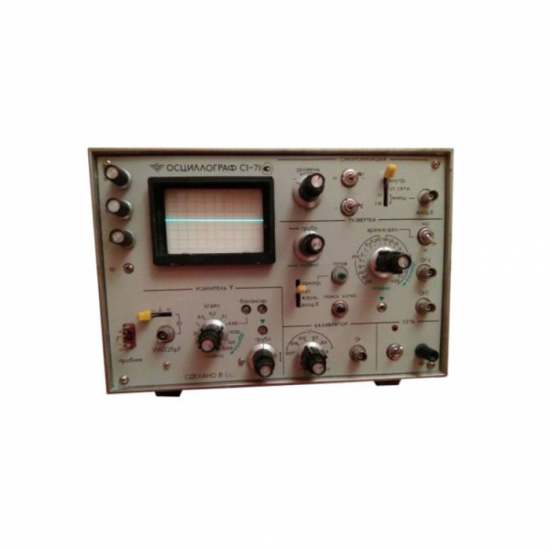

Описание Осциллограф С1-71 предназначен для исследования формы электрических сигналов в диапазоне частот от постоянного тока до 100МГц путем визуального наблюдения или при помощи фотографирования, измерения амплитуд в диапазоне от 0,01В до 60В и временных интервалов от 2∙10-8с до 1с. При излучении прибора следует дополнительно пользоваться схемами электрическими принципиальными. В связи с постоянной работой по совершенствовании изделия, повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения. Изготовитель гарантирует соответствие качества осциллографа требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией. Покупая осциллограф С1-71 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.
Технические характеристики
|
Производитель
|
Радиозавод
|
|
Модель
|
С1-71
|
|
Гарантия
|
1 год
|
|
Госреестр
|
3840-73
|
|
Технические условия (ТУ)
|
ТУ изготовителя
|
|
Межповерочный интервал
|
1 год
|
|
Параметры
|
|
|
Рабочая часть экрана
|
по горизонтали – 80мм (10 делений)
по вертикали – 48мм (6 делений)
|
|
Минимальная частота следования развертки, при которой обеспечивается наблюдение и измерение исследуемого сигнала на наиболее быстрой развертке, не более
|
100Гц
|
|
Ширина линии луча, определяемая размытостью и расфокусировкой, не более
|
0,8мм
|
|
Скорость записи при фотографировании однократных процессов на пленку КН-4, не менее
|
150км/с
|
|
Полоса пропускания усилителя горизонтального отклонения, не менее
|
2МГц от постоянного тока
|
|
Подъем амплитудно-частотной характеристики в полосе пропускания не превышает
|
±15% по отношению к 0,15МГц
|
|
Минимальный коэффициент отклонения тракта горизонтального отклонения, не более
|
0,4 «V/ДЕЛ.»
|
|
Время установления переходной характеристики тракта вертикального отклонения, не более
|
20нс
|
|
Время нарастания переходной характеристики усилителя вертикального отклонения, не более
|
4нс – в положении «0,005» переключателя «V/дел»
3,5нс – в остальных положениях переключателя «V/дел»
4,5нс -в положениях «0,005, 2, 5, 10» переключателя «V/дел» и 4нс в остальных положениях переключателя «V/дел» с пробником И22.746.021 и делителем 1:10 И22.727.057
|
|
Примечание. В некалиброванном положении ручки усилителя Y «ПЛАВНО» время нарастания переходной характеристики не гарантируется
|
|
|
Выброс на переходной характеристике усилителя вертикального отклонения, не более
|
5% – во всех положениях переключателя «В/ДЕЛ»
6% – с пробником И22.746.021
7% – с выносным делителем напряжения 1:10 И22.727.057
|
|
Спад вершины переходной характеристики (при закрытом входе) при длительности испытательного импульса 2мс, не более
|
10%
|
|
Периодические и случайные отклонения (фон сети, шум и т. д.) на линии луча, не более
|
2%
|
|
Неравномерность вершины переходной характеристики (отражения, синхронные наводки), не более
|
3%
|
|
Параметры входов
|
усилителя вертикального отклонения
входное активное сопротивление – 1 МОм±0,02 МОм с выходной емкостью 25пФ±2,5пФ
входное активное сопротивление с выносным делителем напряжения 1:10 И22.727.057 – 1 МОм±0,025 МОм с входной емкостью 10пФ±2,5 пФ
входное активное сопротивление с пробником И22.746.021 1 МОм±0,025 МОм с входной емкостью не более 5пФ
внешней синхронизации и входа «X» при открытом входе
входное активное сопротивление – 1 ±0,025 МОм с входной емкостью не более 30пФ
«Z» – входное активное сопротивление – 0,047 МОм±0,01 МОм
|
|
Коэффициенты отклонения
|
0,005В/дел; 0,01В/дел; 0,02В/дел; 0,05В/дел; 0,1В/дел; 0,2В/дел; 0,5В/дел; 1В/дел; 2В/дел; 5В/дел и 10В/дел
|
|
Основная погрешность коэффициентов отклонения, не более
|
±3%,
с делителем 1:10 И22.727.057 и пробником И22.746.021, не более ±5%
|
|
Погрешность коэффициентов отклонения в рабочих условиях эксплуатации, не более
|
±5%,
с делителем 1:10 И22.727.057 и пробником И22.746.021, не более ±7%
|
|
Пределы перемещения луча обеспечивают
|
смещение по вертикали должно быть не менее двух значений номинального вертикального отклонения
совмещение начала и конца рабочей части развертки с центром экрана
|
|
Совпадение луча ЭЛТ с горизонтальными вертикальными линиями шкалы в пределах рабочей части экрана обеспечивается с точностью не хуже
|
0,5мм
|
|
Допускаемое суммарное значение постоянного и переменного напряжений на входах трактов вертикального и горизонтального отклонений со связью по переменному току а также с делителем 1:10 И22.727.057 и пробником И22.746.021 (с насадкой И26.451.013), не более
|
150В
|
|
Максимальное напряжение исследуемогоприбором универсальный сигнала не превышает
|
на входе тракта вертикального отклонения – 60В
на входе тракта горизонтального отклонения – 40В
на входе делителя 1:10 И22.727.057 – 60В
на входе пробника
без делителей – 0,6В
с делителем 1:10 (И26.451.014) – 6В
с делителем 1:100 (И’26.451.014-01) – 60В
|
|
Рабочая часть экрана
|
по горизонтали – 80мм (10 делений)
по вертикали – 48мм (6 делений)
|
|
Смещение луча из-за дрейфа усилителя вертикального отклонения после 15 минут прогрева, не более
|
2мВ (0,4дел.) в течение 1 минуты работы при кратковременном дрейфе
12мВ (2,4дел.) в течение 1 часа работы при долговременном дрейфе
|
|
Смещение луча при изменении напряжения питающей сети на ±10% , не более
|
2мВ (0,4дел.) за 1 минуту
|
|
Внутренний источник калиброванного напряжения генерирует П-образные импульсы с периодом времени 0,5мс и выдает постоянные напряжения положительной полярности с амплитудами: 0,03В; 0,06В; 0,12В; 0,3В; 0,6В и 6В
|
|
|
Погрешность амплитуды и периода повторения импульсов калибратора, не более
|
в нормальных условиях ±1,5%
в рабочих условиях эксплуатации ±2%
|
|
Асимметрия импульсов, не более
|
20%
|
|
Основная погрешность измерения амплитуд синусоидальных сигналов в диапазоне частот от 0МГц до 20 МГц и амплитуды импульсного сигнала величиной от 0,01В до 60 В с длительностью импульсов от 20нс до 1∙109нс, не более
|
±5% при высоте изображения до 6 делений
|
|
Погрешность измерения амплитуд в рабочих условиях эксплуатации, не более
|
10%
|
|
Коэффициенты развертки должны быть
|
0,05мкс/дел, 0,1мкс/дел, 0,2мкс/дел, 0,5мкс/дел, 1мкс/дел, 2мкс/дел, 5мкс/дел, 2мс/дел, 5мс/дел, 10мс/дел, 0,1мс/дел, 0,2мс/дел, 0,5мс/дел, 1мс/дел, 20мс/дел, 50мс/дел, 1000мс/дел, 10мкс/дел, 20мкс/дел, 50мкс/дел
|
|
Основная погрешность коэффициентов развертки должна быть, не более
|
±6% в положении «х0,1» множителя развертки для 0,05мкс/дел
±5% в положениях «х0,1» и «х1» множителя развертки для остальных коэффициентов развертки
|
|
Погрешность коэффициентов развертки в рабочих условиях эксплуатации не превышает
|
±8% в положении «х0,1» множителя развертки для коэффициента развертки 0,05мкс/дел
±7% в положениях «х0,1» и «х1» для остальных коэффициентов развертки
|
|
Примечание. Рабочей частью развертки является участок длиной 80мм от ее начала, за исключением 70нс начального участка
|
|
|
Погрешность измерения временных интервалов для диапазона калиброванных скоростей разверток от 10нс/дел. до 100мс/дел. при измеряемом размере изображения по горизонтали от 4 делений до 10 делений рабочего участка развертки, не более
|
основная ±6%
в рабочих условиях эксплуатации ±10%
|
|
На скорости развертки 5нс/дел при измеряемом размере изображения по горизонтали от 4 делений до 10 делений погрешность измерения временных интервалов, не более
|
основная ±10%
в рабочих условиях эксплуатации ±12%
|
|
Внутренняя синхронизация развертки осуществляется
|
синусоидальными сигналами в полосе частот от 3∙10-6МГц до 25МГц при минимальном и максимальном уровнях 4,8мм и 48мм соответственно
синусоидальными сигналами прибора осциллограф С1-71 универсальный в полосе частот от 25МГц до 100МГц при минимальном и максимальном уровнях от 10мм до 48мм соответственно
сигналом питающей сети частотой 50Гц и 400Гц
импульсными сигналами обеих полярностей длительностью 10нс и более с максимальной частотой повторения не менее 15МГц при минимальном и максимальном уровнях от 10мм до 48мм соответственно
|
|
Нестабильность запуска развертки, не более
|
1нс
|
|
В режиме автозапуска синхронизация осуществляется сигналом при минимальной частоте следования, не более
|
100Гц
|
|
Внешняя синхронизация развертки осуществляется
|
синусоидальными сигналами в полосе частот от 3∙10-6МГц до 25МГц при минимальном и максимальном уровнях амплитуды от 0,2В до 5В соответственно
синусоидальными сигналами прибора осциллограф универсальный С1-71 в полосе частот от 25МГц до 100 МГц при минимальном и максимальном уровнях амплитуды от 0,5В до 5В соответственно
импульсными сигналами обеих полярностей длительностью 10нс и более с максимальной частотой повторения не менее 15МГц при минимальном и максимальном уровнях амплитуды от 0,5В до 5В соответственно
|
|
Нестабильность запуска развертки, не более
|
1нс
|
|
В режиме автозапуска синхронизация осуществляется сигналами при минимальной частоте следования, не более
|
100Гц
|
|
Параметры сигналов для синхронизации внешних устройств
|
на гнезде «V » развертки:
амплитуда напряжения пилообразной формы в пределах от 5В до 10В на нагрузке 0,01 МОм с параллельной емкостью 50пФ
на гнезде «П» развертки:
амплитуда напряжения в пределах от 6В до 12В на нагрузке 0,01 МОм с параллельной емкостью 50пФ
|
|
При нажатии кнопки «ПОИСК ЛУЧА» изображение сигнала должно появиться в пределах рабочей части экрана
|
|
|
Регулировка по яркости должна менять яркость изображения от полного отсутствия до удобной для наблюдения
|
|
|
Регулировка освещенности шкалы должна менять освещение шкалы от полного его отсутствия до удобного освещения для отсчета по шкале
|
|
|
Допустимый уровень напряжения радиопомех должен быть, не более
|
80дБ – на частотах от 0,15МГц до 0,5МГц
74дБ – на частотах от 0,5МГц до 2,5МГц
66дБ – на частотах от 2,5МГц до 20МГц
|
|
Прибор не должен создавать акустические шумы более 60дБ на расстоянии 1м от прибора
|
|
|
Задержка изображения сигнала в тракте вертикального отклонения должна обеспечивать просмотр фронтов исследуемого сигнала на рабочей частоте развертки
|
|
|
Прибор должен сохранять свои технические характеристики в пределах норм, установленных в технических условиях после замены в нем электронно-лучевой трубки
|
|
|
Допускается подрегулировка с помощью имеющихся органов подстройки, предусмотренная принципиальной схемой прибора и инструкцией по эксплуатации
|
|
|
Амплитуда входного сигнала канала «Z», обеспечивающая наблюдение яркостных меток с частотой от 20∙10-6МГц до 10МГц
|
минимальная, не более 2В
максимальная, не менее 8В
|
|
Изоляция цепи питания между входом сетевого кабеля и корпусом прибора выдерживает без пробоя испытательное переменное напряжение
|
в нормальных условиях – 1000В (эфф)
при повышенной влажности – 600В (эфф)
|
|
Сопротивление изоляции указанной цепи относительно корпуса, не менее
|
в нормальных условиях – 20 МОм
при повышенной температуре – 5 МОм
|
|
Общие данные
|
|
|
Время самопрогрева прибора, не более
|
15 минут
|
|
Прибор допускает непрерывную работу в рабочих условиях в течение, не менее
|
8 часов
|
|
Наработка на отказ, не менее
|
1 000 часов
|
|
Срок хранения прибора, не менее
|
5 лет
|
|
Срок службы, не менее
|
7 лет
|
|
Технический ресурс, не менее
|
5 000 часов
|
|
Условия эксплуатации
|
температура окружающей среды от -10°С… до +40ºС при относительной влажности 65% ±15%
максимальная влажность до 95% при температуре +30ºС ±2°С
атмосферное давление 750 мм.рт.ст
|
|
Потребляемая мощность
|
150 В∙А
|
|
Питание
|
220В±22В с частотой 50Гц±0,5Гц и содержанием гармоник до 5%
115В±5,75В или 220В±11В с частотой 400Гц±12Гц и содержанием гармоник до 5%
|
|
Глубина
|
509 мм
|
|
Ширина
|
348 мм
|
|
Высота
|
220 мм
|
|
Вес
|
19 кг
|
|
Комплект поставки
|
Осциллограф С1-71
|
|
Варианты написания в сети Internet
|
С 1-71, С1 71, С1/71
|
|
