Описание

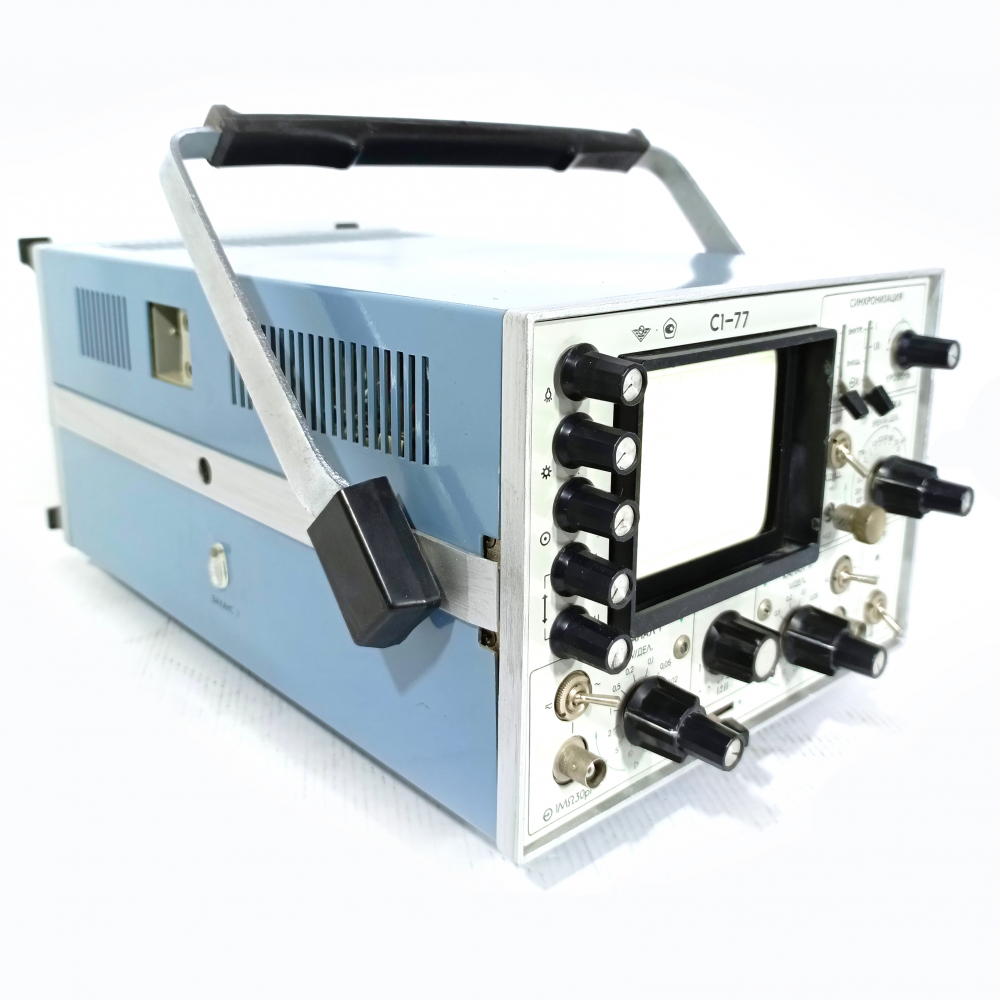

Описание Осциллограф универсальный С1-77 предназначен для исследования формы электрических сигналов в диапазоне частот 0 – 10 Мгц, измерения размахов в диапазоне от 0,01 до 200 В и временных интервалов от 0,1·10-6 до 0,4 с. Наличие двух каналов вертикального отклонения обеспечивает одновременное исследование двух сигналов на одной развертке. Прибор применяется при разработке, настройке и регулировке радиоэлектронной аппаратуры в лабораторных, цеховых и полевых условиях. Главные особенности Полоса пропускания 10 МГц 2 канала Размер ЭЛТ 60х80 мм (6х8 делений) Ширина линии луча 0,7 мм Покупая осциллограф универсальный С1-77 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.
Технические характеристики
|
Производитель
|
Золочевский Радиозавод
|
|
Модель
|
С1-77
|
|
Гарантия
|
1 год
|
|
Госреестр
|
5344-76
|
|
Технические условия (ТУ)
|
И22.044.077
|
|
Межповерочный интервал
|
1 год
|
|
Вертикальное отклонение
|
|
|
Количество каналов
|
2 канала
|
|
Полоса пропускания 0 – 10 МГц
|
0 -0 МГц
|
|
Время нарастания переходной характеристики
|
35 нс (40 нс – с выносным делителем)
|
|
Коэффициент отклонения
|
мВ/дел – 10 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
|
|
Основная погрешность
|
|
|
Плавная регулировка коэффициента отклонения
|
2,5 раза
|
|
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе
|
300 В (200 в – с выносным делителем)
|
|
Входной импеданс
|
1 МОм / 30 пФ
1 МОм / 12 пФ (с делителем 1:10)
|
|
Горизонтальное отклонение
|
|
|
Коэффициент развертки
|
0,1 мкс/дел – 0,05 с/дел (ступенчато соответственно ряду чисел 1, 2, 5)
|
|
Плавная регулировка коэффициента развертки с перекрытием
|
2,5
|
|
Основная погрешность
|
±4%
|
|
Режим работы развертки
|
автоколебательный
ждущий
внешний сигнал
|
|
Общие данные
|
|
|
Размер ЭЛТ
|
60х80 мм (6х8 делений)
|
|
Ширина линии луча
|
0,7 мм
|
|
Наработка на отказ, не менее
|
2 500 часов
|
|
Средний срок службы
|
10 лет
|
|
Средний ресурс
|
10 000 часов
|
|
Рабочие условия эксплуатации
|
температура воздуха от -30°С …до +50°С
относительная влажность до 98% при температуре +35°С
|
|
Потребляемая мощность
|
50 В·А
|
|
Питание
|
от сети переменного тока 220 В, 50 Гц; 115 и 220 В, 400 Гц
от источника постоянного тока 24±2,4 В
|
|
Глубина
|
440 мм
|
|
Ширина
|
275 мм
|
|
Высота
|
182 мм
|
|
Вес
|
10 кг
|
|
Комплект поставки
|
Осциллограф универсальный С1-77
|
|
Варианты написания в сети Internet
|
С 1-77, С1 77, С1/77
|
|
! .
|
|
Доставка
Для того, чтобы купить С1-77 осциллограф универсальный, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на С1-77 осциллограф универсальный. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести С1-77 осциллограф универсальный Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
