Описание

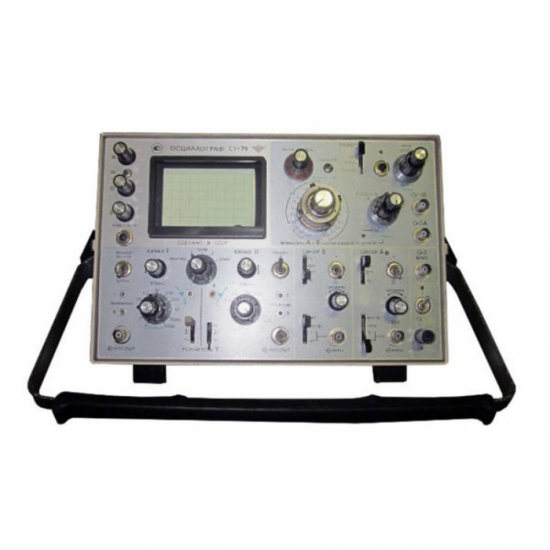

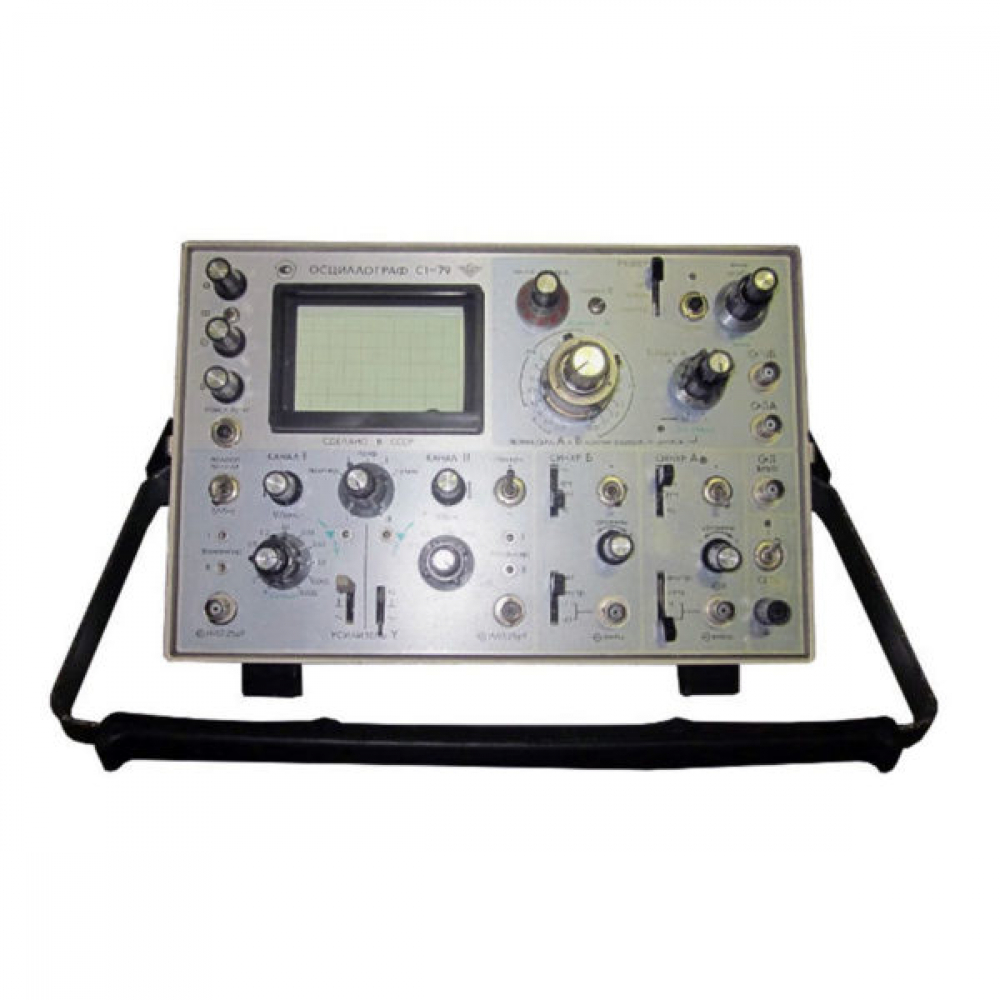

Описание Осциллограф универсальный С1-79 предназначен для исследования формы электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в диапазоне частот от 0 до 100МГц. Прибор применяется при разработке радиоаппаратуры, при проверке в процессе эксплуатации технических характеристик радиоустройств и в других областях науки и техники. Главные особенности Полоса пропускания 0-100 МГц 2 канала Размер экрана 48х80 мм Ширина линии луча 0,8мм Покупая осциллограф универсальный С1-79 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.
Технические характеристики
|
Производитель
|
Золочевский Радиозавод
|
|
Модель
|
С1-79
|
|
Гарантия
|
1 год
|
|
Госреестр
|
5486-76
|
|
Технические условия (ТУ)
|
ТУ изготовителя
|
|
Межповерочный интервал
|
1 год
|
|
Канал вертикального отклонения
|
|
|
Количество каналов
|
2 канала
|
|
Диапазон коэффициентов развертки
|
2мв/дел-5В/дел
|
|
Предел допускаемой основной погрешности коэффициентов отклонения
|
3%
|
|
Предел допускаемой основной погрешности коэффициентов отклонения с делителем 1:10
|
±5%
|
|
Дрейф каналов тракта вертикального отклонения после 15 мин. прогрева, при кратковременном дрейфе в течение 1 минуты
|
0,5мВ
|
|
Дрейф каналов тракта вертикального отклонения после 15 минут прогрева, при долговременном дрейфе в течение 1 часа
|
4мВ
|
|
Периодические и случайные отклонения каналов, не более
|
±4%
|
|
Смещение луча из-за входного тока, не более
|
3мВ
|
|
Канал горизонтального отклонения
|
|
|
Диапазон коэффициентов развертки
|
5нс/дел – 0,5c/дел
|
|
Предел допускаемой основной погрешности коэффициентов разверток А и Б в положении «XI» множителя развертки
|
±3
|
|
Предел допускаемой основной погрешности коэффициентов разверток А и Б в положении «Х0,1» множителя развертки
|
±7,5%
|
|
Параметры переходной характеристики
|
|
|
Время нарастания переходной характеристики во всех положениях переключателя «V/ДЕЛ»
|
3,5нс
|
|
Время нарастания переходной характеристики для приборов с делителем 1:10 в положении «2» и «5» переключателя «V/ДЕЛ»
|
5нс
|
|
Время нарастания переходной характеристики для приборов с делителем 1:10 в остальных положениях переключателя «V/ДЕЛ»
|
4,5нс
|
|
Выброс на переходной характеристике
|
8%
|
|
Выброс на переходной характеристике с выносным делителем 1:10
|
10%
|
|
Неравномерность вершины переходной характеристики
|
±2%
|
|
Время установления переходной характеристики
|
15нс
|
|
Входное активное сопротивление
|
|
|
Тракта вертикального отклонения каналов при открытом входе
|
1МОм ±0,02 МОм
|
|
Тракта вертикального отклонения каналов при открытом входе для прибора с выносным делителем 1:10
|
1МОм ±0,025 МОм
|
|
Внешней синхронизации входов А и Б для входа 1:1
|
0,1МОм ±0,02 МОм
|
|
Внешней синхронизации входов А и Б для входа 1:10
|
0,1МОм ±0,02 МОм
|
|
Входа Z
|
0,047МОм ±0,01 МОм
|
|
Входная емкость
|
|
|
Тракта вертикального отклонения каналов при открытом входе для прибора
|
25пФ±2,5пФ
|
|
Тракта вертикального отклонения каналов при открытом входе для прибора с выносным делителем 1:10
|
12пФ
|
|
Внешней синхронизации входов А и Б для входа 1:1
|
15пФ
|
|
Внешней синхронизации входов А и Б для входа 1:10
|
10пФ
|
|
Входа Z
|
120пФ
|
|
Общие данные
|
|
|
Предел допускаемой погрешности амплитуды и частоты калибратора
|
±1%
|
|
Смещение луча при изменении напряжения питающей сети
|
0,5мВ
|
|
Предельные уровни изображения сигнала при внутренней синхронизации в диапазоне частот от 3Гц до 20МГц
|
0,5дел-6дел
|
|
Предельные уровни изображения сигнала при внутренней синхронизации в диапазоне частотот 20МГц до 100МГц
|
1дел-6дел
|
|
Амплитуда синхронизирующего сигнала при внешней синхронизации в диапазоне частот от 10Гц до 100МГц
|
минимальная – 0,4В
максимальная – 5В
|
|
Амплитуда входного сигнала канала «Z» обеспечивающая наблюдение яркостных меток в диапазоне частот от 10 Гц до 10МГц
|
минимальная – 4В
максимальная – 8В
|
|
Рабочая часть экрана
|
по вертикали – 48мм
по горизонтали – 80мм
|
|
Ширина линии луча
|
0,8мм
|
|
Питание
|
220 В, 50 Гц
|
|
Глубина
|
н/д
|
|
Ширина
|
н/д
|
|
Высота
|
н/д
|
|
Вес
|
н/д
|
|
Комплект поставки
|
Осциллограф универсальный С1-79
|
|
Варианты написания в сети Internet
|
С 1-79, С1 79, С1/79
|
|
! .
|
|
Доставка
Для того, чтобы купить С1-79 осциллограф универсальный, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на С1-79 осциллограф универсальный. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести С1-79 осциллограф универсальный Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
