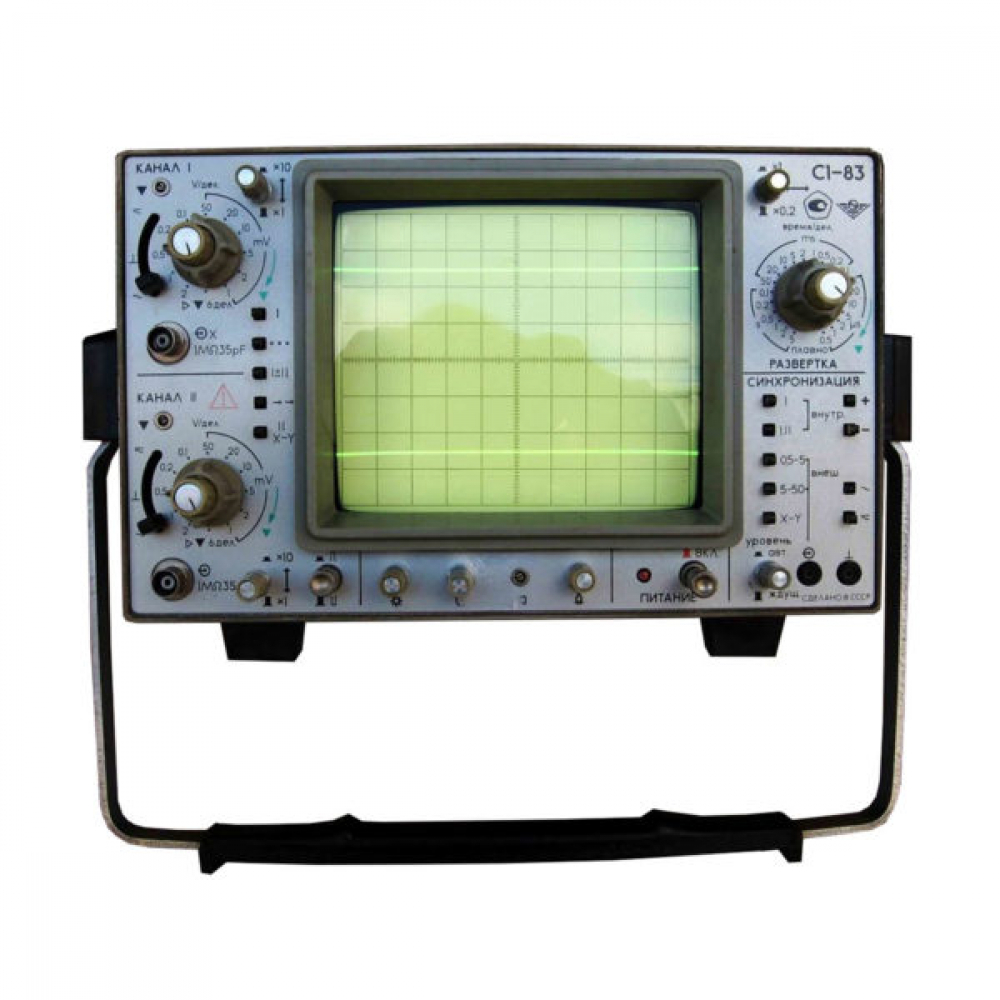

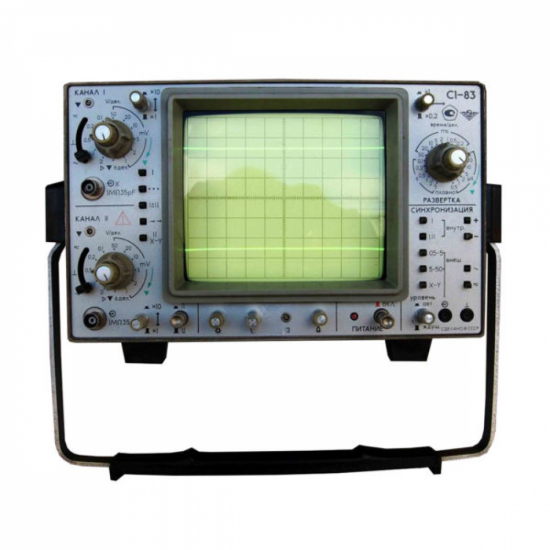

Осциллограф универсальный С1-83 с поверкой от ООО МК ЗЕНИТ-ЭЛЕКТРО
Профессиональный инструмент для точных измерений и анализа электрических сигналов — осциллограф С1-83 от ООО МК ЗЕНИТ-ЭЛЕКТРО сочетает в себе надежность, многофункциональность и готовность к работе в любых условиях. Прибор станет незаменимым помощником в лабораториях, производственных цехах и полевых исследованиях.
Ключевые возможности:
-
Широкая полоса пропускания 0–5 МГц — идеален для работы с низко- и среднечастотными сигналами.
-
Два независимых канала — одновременное отображение и сравнение двух сигналов на экране с разверткой.
-
Режим X-Y — визуализация функциональных зависимостей между сигналами (например, фазовые характеристики).
-
Высокая точность измерений:
-
Напряжение: от 400 мкВ до 200 В.
-
Временные интервалы: от 400 нс до 20 с.
-
-
Четкая визуализация: ЭЛТ-экран 120×100 мм (10×8 делений) с тонким лучом (0,8 мм) для детализированного отображения данных.
Преимущества покупки в ООО МК ЗЕНИТ-ЭЛЕКТРО:
✅ Полная предпродажная подготовка:
-
Оборудование с хранения проходит переконсервацию, замену узлов с истекшим сроком годности, калибровку и тестирование в соответствии с ТУ.
-
Гарантировано соответствие заявленным характеристикам, комплектация включает техническую документацию, а упаковка защищает прибор при транспортировке.
✅ Гарантия качества:
-
После восстановления и поверки осциллограф готов к немедленному использованию.
-
На всю продукцию предоставляется официальная гарантия.
Для кого этот прибор?
С1-83 подходит для инженеров, техников и исследователей, которым требуется:
-
Анализировать амплитудные и временные параметры сигналов.
-
Сравнивать два процесса в реальном времени.
-
Работать в условиях лаборатории, производства или вне стационарных объектов.
Надежность подтверждена: ООО МК ЗЕНИТ-ЭЛЕКТРО гарантирует, что каждый осциллограф перед отправкой проходит многоступенчатый контроль, включая проверку внешнего вида, функционала и точности измерений.
Выбирайте С1-83 — профессиональное решение с гарантией качества и пожизненной технической поддержкой от производителя!
ООО МК ЗЕНИТ-ЭЛЕКТРО: ваша уверенность в точности каждого измерения.
Технические характеристики
|
Производитель
|
Золочевский Радиозавод
|
|
Модель
|
С1-83
|
|
Гарантия
|
1 год
|
|
Госреестр
|
6979-86
|
|
Технические условия (ТУ)
|
ГОСТ 22737-77
|
|
Межповерочный интервал
|
1 год
|
|
Вертикальное отклонение
|
|
|
Количество каналов
|
2 канала
|
|
Полоса пропускания
|
0 -5 МГц
|
|
Время нарастания ПХ
|
70 нс
|
|
Коэффициент отклонения
|
0,1 мВ/дел – 2 В/дел (ряд 1-2-5)
основная погрешность ±4%
|
|
Максимально допустимое суммарное значение постоянного и переменного напряжения
|
на входах I и II 160 В
на входе делителя 1:10 200 В
|
|
Входной импеданс
|
непосредственный вход 1 MОм/35 пФ
с делителем 1:10 10 MОм/15 пФ
|
|
Горизонтальное отклонение
|
|
|
Режим работы
|
автоколебательный
ждущий
|
|
Коэффициент развертки
|
(0,5 – 5·106) мкс/дел
основная погрешность ±5%
основная погрешность при использовании множителя развертки ±8%
|
|
Внешняя синхронизация
|
диапазон частот 1 Гц – 5 МГц
амплитуда (0,5 – 50) В
|
|
Калибратор
|
|
|
Форма
|
П-образные импульсы
|
|
Амплитуда
|
(0,03; 0,3; 1) В
|
|
Частота
|
1 кГц
|
|
Погрешность напряжения и частоты
|
±2,5%
|
|
Общие данные
|
|
|
Размер ЭЛТ
|
120х100 мм (10х8 дел.)
|
|
Ширина линии луча
|
0,8мм
|
|
Рабочие условия эксплуатации
|
температура окружающего воздуха от -30°С…до +50°С
относительная влажность воздуха до 98% при температуре +35°С
|
|
Время прогрева прибора, не более
|
15 минут
|
|
Непрерывная работа в рабочих условиях прибора в течении, не менее
|
16 часов
|
|
Средний срок службы прибора, не менее
|
7 лет
|
|
Средний технический ресурс, не менее
|
5 000 часов
|
|
Потребляемая мощность
|
от сети переменного тока, не более 50 В·А
от источника постоянного тока, не более 1,2 А
|
|
Питание
|
от сети 220 В, 50 Гц; 115 или 220 В
от источника простоянного тока напряжением 27±2,7 В
|
|
Глубина
|
438 мм
|
|
Ширина
|
303 мм
|
|
Высота
|
200 мм
|
|
Вес
|
10 кг
|
|
Комплект поставки
|
Осциллограф универсальный С1-83
|
|
