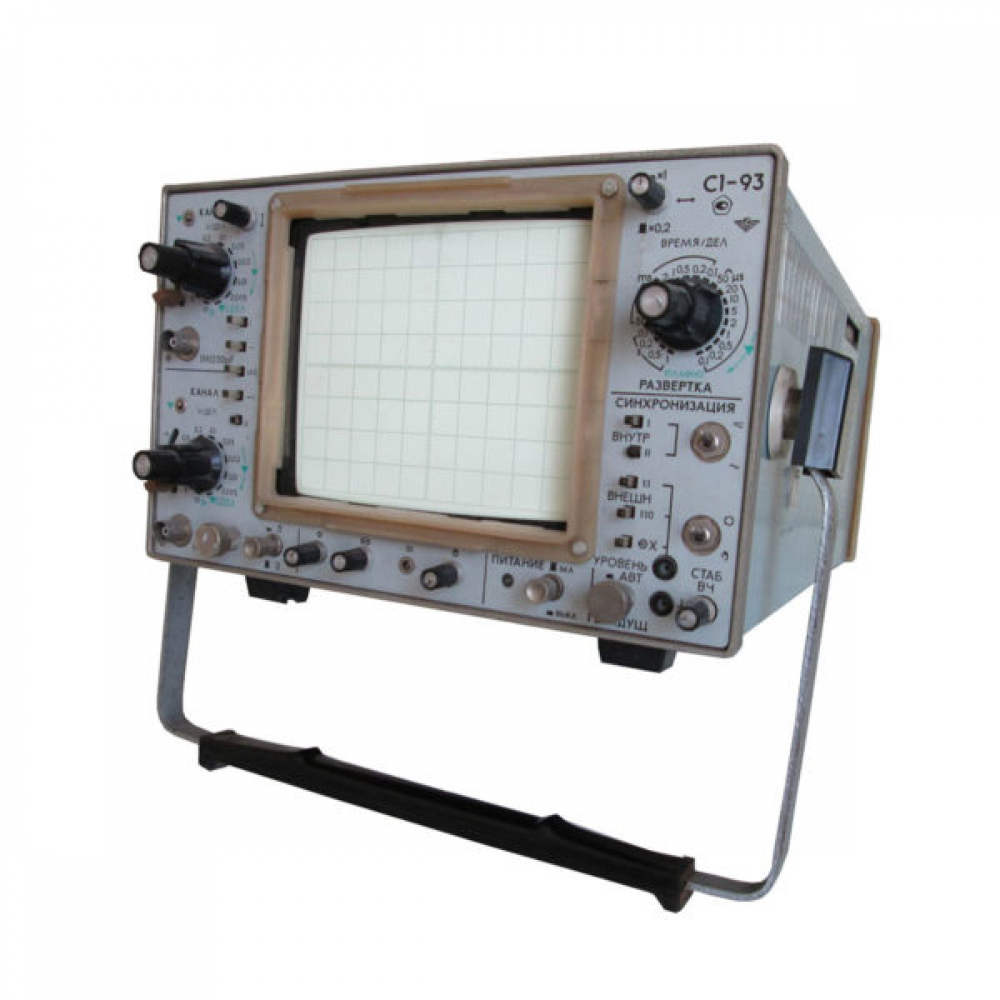

Описание Осциллограф универсальный C1-93 предназначен для исследования формы электрических сигналов путем визуального наблюдения в диапазоне частот от 0 до 15 МГц измерения размахов в диапазоне от 0,01 до 200 В и временных интервалов 0,8· 10-7 до 1,0 с. Наличие двух каналов вертикального отклонения обеспечивает одновременное исследование двух сигналов на одной развертке. Прибор предназначен для использования при разработке, настройке и регулировке электронных схем, для поверки и ремонта контрольно-измерительной аппаратуры и различных устройств автоматики как в лабораторных, так и в полевых условиях. Главные особенности Полоса пропускания 0-15 МГц 2 канала Вход Z Размер ЭЛТ 120х100 мм (10х8 дел.) Ширина луча 0,8 мм Покупая осциллограф универсальный С1-93 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.
Технические характеристики
|
Производитель
|
Радиозавод
|
|
Модель
|
С1-93
|
|
Гарантия
|
1 год
|
|
Госреестр
|
6980-79
|
|
Технические условия (ТУ)
|
И22.044.084 ТУ
|
|
Межповерочный интервал
|
1 год
|
|
Вертикальное отклонение
|
|
|
Количество каналов
|
2 канала
|
|
Полоса пропускания
|
0 – 15 МГц
|
|
Время нарастания ПХ
|
25 нс
|
|
Коэффициент отклонения
|
50 мВ/дел – 10 В/дел (ряд 1-2-5)
основная погрешность ±4%
|
|
Максимально допустимое суммарное значение постоянного и переменного напряжения
|
на входах I и II 80 В
на входе делителя 1:10 200 В
|
|
Входной импеданс
|
непосредственный вход 1 MОм/30 пФ
с делителем 1:10 10 MОм/12 пФ
|
|
Горизонтальное отклонение
|
|
|
Режим работы
|
автоколебательный
ждущий
|
|
Коэффициент развертки
|
0,1 – 1·106 мкс/дел
основная погрешность ±4%
основная погрешность при использовании множителя развертки ±6%
|
|
Внешняя синхронизация
|
диапазон частот 10 Гц – 15 МГц
амплитуда (0,5 – 20) В
|
|
Калибратор
|
|
|
Форма
|
П-образные импульсы
|
|
Амплитуда
|
1,2 В
|
|
Частота
|
1 кГц
|
|
Погрешность напряжения и частоты
|
±1,5%
|
|
Общие данные
|
|
|
Размер ЭЛТ
|
120х100 мм (10х8 дел.)
|
|
Ширина луча
|
0,8 мм
|
|
Рабочие условия эксплуатации
|
температура окружающего воздуха от -30°С…до +50°С
относительная влажность воздуха до 98% при температуре +35°С
атмосферное давление 60-107,6 кПа (460-800 мм.рт ст)
|
|
Средний срок службы
|
12 лет
|
|
Средний ресурс
|
10 000 часов
|
|
Потребляемая мощность 50 В · А
|
от сети 65 В·А
от источника постоянного тока 1,2 А
|
|
Питание
|
220 В, 50 Гц; 115 или 220 В
напряжение питающей сети постоянного тока 24±0,48 В
|
|
Глубина
|
438 мм
|
|
Ширина
|
308 мм
|
|
Высота
|
181 мм
|
|
Вес
|
10 кг
|
|
Комплект поставки
|
Осциллограф универсальный C1-93
|
|
Варианты написания в сети Internet
|
C 1-93, C1 93, C1/93
|
|
! .
|
|
Доставка
Для того, чтобы купить С1-93 осциллограф универсальный, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на С1-93 осциллограф универсальный. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести С1-93 осциллограф универсальный Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
