Описание

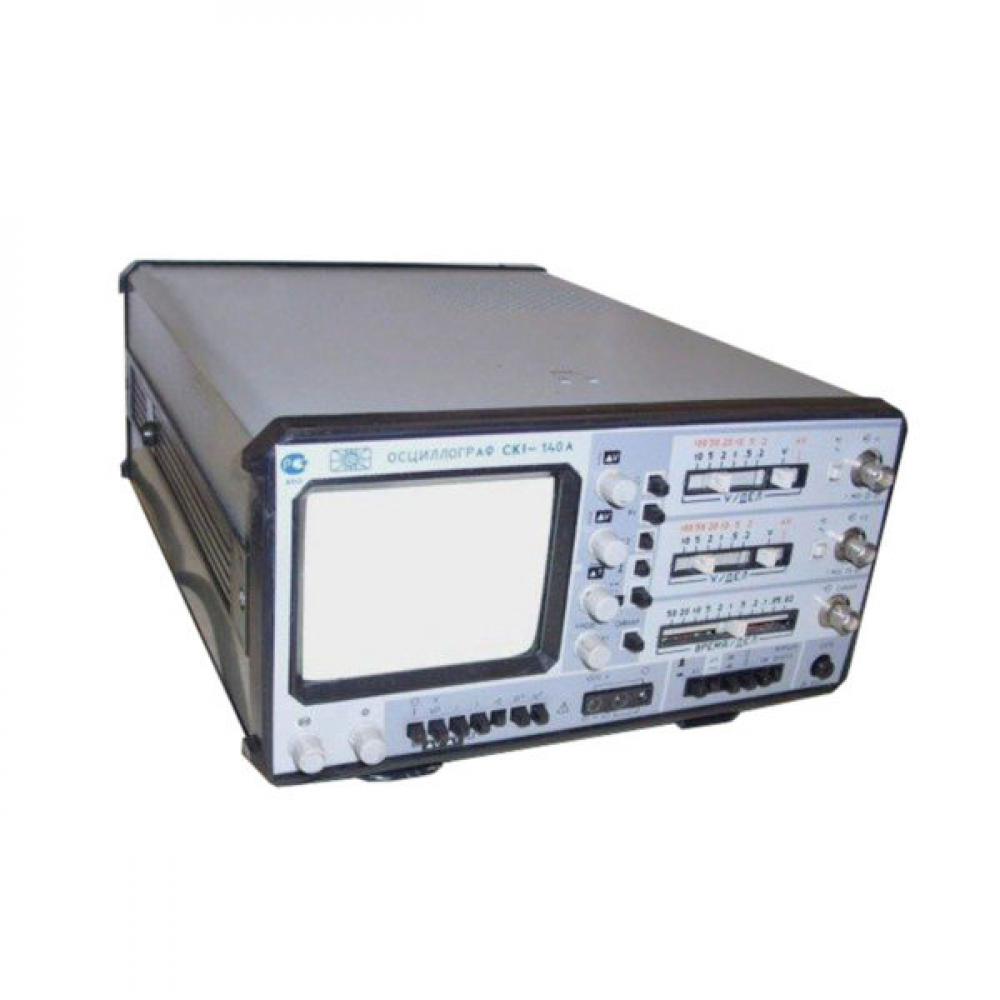

Описание Осциллограф СК1-140А предназначен для исследования форм и измерения амплитудных и временных параметров одного или двух электрических сигналов в полосе частот (0-25) МГц путем визуального наблюдения. Прибор применяется в службах ремонта электронной радиоаппаратуры на предприятиях, в быту, а также в научно-исследовательских институтах для различного рода контрольных измерений. СК1-140А состоит из двух каналов для измерения амплитудно-временных параметров электрических сигналов путем их визуального наблюдения. Для измерения напряжений постоянного тока и величины сопротивления в приборе имеется режим «мультиметр». Главные особенности 2 канала Режим мультиметра Рабочая часть экрана 60х80 мм Покупая осциллограф СК1-140А в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.Технические характеристики
Производитель | МЗИА |
Модель | СК1-140А |
Гарантия | 1 год |
Госреестр | 18492-99 |
Технические условия (ТУ) | ИРВМ 411161.021 ТУ, ИРВМ 411161.023 ТУ, ИРВМ 411161.022 ТУ, ИРВМ 411161.024 ТУ |
Межповерочный интервал | 1 год |
Параметры | |
Количество каналов | 2 канала |
Полоса пропускания | 25 МГц |
Коэффициент отклонения | 2 мВ/дел…10 В/дел |
Коэффициент развертки | 20нс/дел-50мс/дел |
Предел допускаемой основной погрешности коэффициентов отклонения | 8% |
Предел допускаемой основной погрешности коэффициентов развертки | для 0,05 мкс/деления-50 мс/деления 4% для 0,02 мкс/деления 6 % |
Режим мультиметра | |
Измерение напряжений постоянного тока | до 1000 В |
Измерения сопротивления | 20 МОм |
Пределы допускаемой основной погрешности измерения напряжения | в нормальных условиях – (1+0,1∙Uk/Ux)∙100% в рабочих условиях – (1,3+0,2∙Uk/Ux)∙100% |
Где Uk – установленный предел измерения, Ux – измеряемое напряжение | |
Пределы допускаемой основной погрешности измерения сопротивления | в нормальных условиях – (2+0,1∙Rk/Rx)∙100% в рабочих условиях – (2,3+0,2∙Rk/Rx)∙100% |
Где Rk – установленный предел измерения, Rx – измеряемое сопротивление | |
Общие данные | |
Неравномерность переходной характеристики каналов Y1 и Y2 | 2% |
Полоса пропускания на уровне 3 дБ | от 0 до 25 МГц |
Входная емкость | 25 пФ |
Максимальное входное напряжение | 80 В |
Максимальное входное напряжение с делителем | 250 В |
Входное сопряжение | 1 МОм |
Рабочая часть экрана | 60х80 мм |
Питание | 220 В, 50Гц |
Глубина | 330 мм |
Ширина | 243 мм |
Высота | 133 мм |
Вес | 4,7 кг |
Комплект поставки | Осциллограф СК1-140А |
Варианты написания в сети Internet | СК 1-140А, СК1 140А, СК1/140А, СК1/140/А, СК1-140 А |
! . | |
