Описание

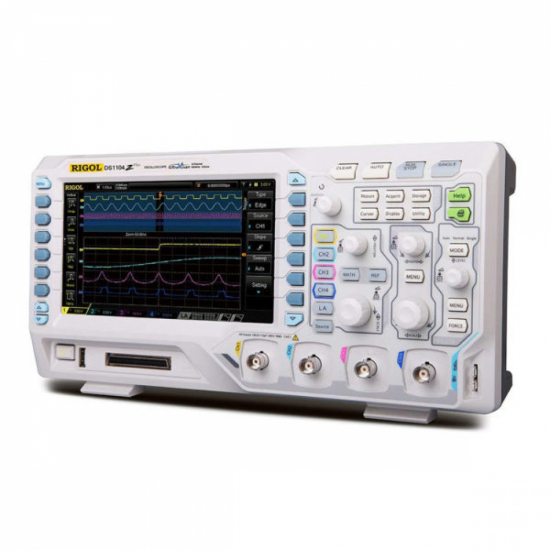

Описание осциллографа цифрового DS1104Z Plus Осциллографы цифровые RIGOL серии DS1000Z предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов. Данные приборы предоставляет пользователям широкие возможности благодаря инновационной технологии UltraVision, большой глубине записи, наличию четырех каналов, высокой скорости захвата осциллограмм. 4 аналоговых и 16 цифровых каналов (опция MSO) UltraVision: большая глубина памяти (до 24М) UltraVision: скорость захвата до 30000 осциллограмм/сек UltraVision: цветной дисплей с градацией интенсивности UltraVision: функция записи и воспроизведения сигналов Разнообразие триггерных функций Функции запуска и декодирования последовательной шины (RS232 / UART, I2C, SPI) Встроенный двухканальный генератор 25 МГц (DS1XX4Z-S Plus) Цифровой осциллограф смешанных сигналов Анализ смешанного сигнала с аналоговыми и цифровыми каналами Легко группировать и маркировать для цифровых каналов Большая глубина памяти для цифровых каналов, последовательная шина запуск и декодирование на цифровых каналах Поддерживает различные логические уровни на DS1104Z Plus осциллограф цифровой Покупая товар – DS1104Z Plus осциллограф цифровой в компании ООО МК Зенит-Электро вы получаете официальные гарантии завода-производителя (изготовителя), на весь гарантийный период предлагаемый изготовителем. Мы предлагаем бесплатные консультации высококвалифицированных специалистов нашей компании для профессионального подбора оборудования, а многолетние деловые отношения с производителями товаров лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью, позволяют нам предоставлять самые выгодные условия приобретения на самые лучшие товары представленные в нашем каталоге. Информация о технических характеристиках и описании товара – DS1104Z Plus осциллограф цифровой, а так же комплекте поставки, внешнем виде и т.д., носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем (изготовителем) без предварительного уведомления. Подробную информацию о товаре уточняйте у специалистов нашей компании.Технические характеристики осциллографа цифрового DS1104Z Plus
| Аналоговая полоса пропускания | 100 MГц |
| Количество аналоговых каналов | 4 |
| Количество цифровых каналов | 16 |
| Максимальная частота дискретизации | Аналоговые каналы: 1 Гвыб/с (1 канал) 500 Мвыб/с (2 канала) 250 Мвыб/с (4 канала) Цифровые каналы: 1 Гвыб/с (8 каналов) 500 Мвыб/с (16 каналов) |
| Максимальная глубина записи | Аналоговые каналы: 24М (1 канал) 12М (2 канала) 6М (3 /4 канала) Цифровые каналы: 24М (8 каналов) 12 М (16 каналов) |
| Максимальная скорость захвата осциллограмм | 30000 шт/с |
| Шкала времени | 5 нс/дел … 50 с/дел |
| Входной импеданс | Аналоговые каналы: (1 MОм ±2%)||(13 пФ ±3 пФ) Цифровые каналы: (100 кОм ±1%)||(8 пФ ±3 пФ) |
| Вертикальная шкала | Аналоговые каналы: 1 мВ/дел … 10 В/дел Цифровые каналы: общая настройка для группы из 8 каналов пользовательская настройка в диапазоне ±15 В с шагом 10 мВ |
| Погрешность коэффициента усиления | <10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы |
| Сигнал в реальном времени (запись и анализ) | до 60000 кадров |
| Функции запуска (опция) | по фронту (Edge) по длительности импульса (Pulse) по скорость нарастания (Slope) по видеосигналу (Video) по шаблону (Pattern) по длительности события (Duration) по ранту (Runt), по окну (Window) по N фронту (Nth Edge) по задержке (Delay) по истечении времени (TimeOut) установка /удержание (Setup /Hold) RS-232/UAR I2C SPI |
| Декодирование | RS-232/UART I2C SPI |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
| Автоизмерения | 37 типов |
| Связь | USB Host (поддержка USB-GPIB) USB-device LAN (LXI) AUX (TrigOut /PassFail) |
| Дисплей | 7,0 дюймов WVGA (800х480) TFT LCD дисплей 64 уровня яркости |
| Питание | 100 В … 240 В, 45 Гц … 440 Гц |
| Глубина | 122,4 мм |
| Ширина | 313,1 мм |
| Высота | 160,8 мм |
| Вес | 3,2 кг |
| Комплект поставки |
|
Доставка
Для того, чтобы купить DS1104Z Plus осциллограф цифровой, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на DS1104Z Plus осциллограф цифровой. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести DS1104Z Plus осциллограф цифровой Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
