Описание

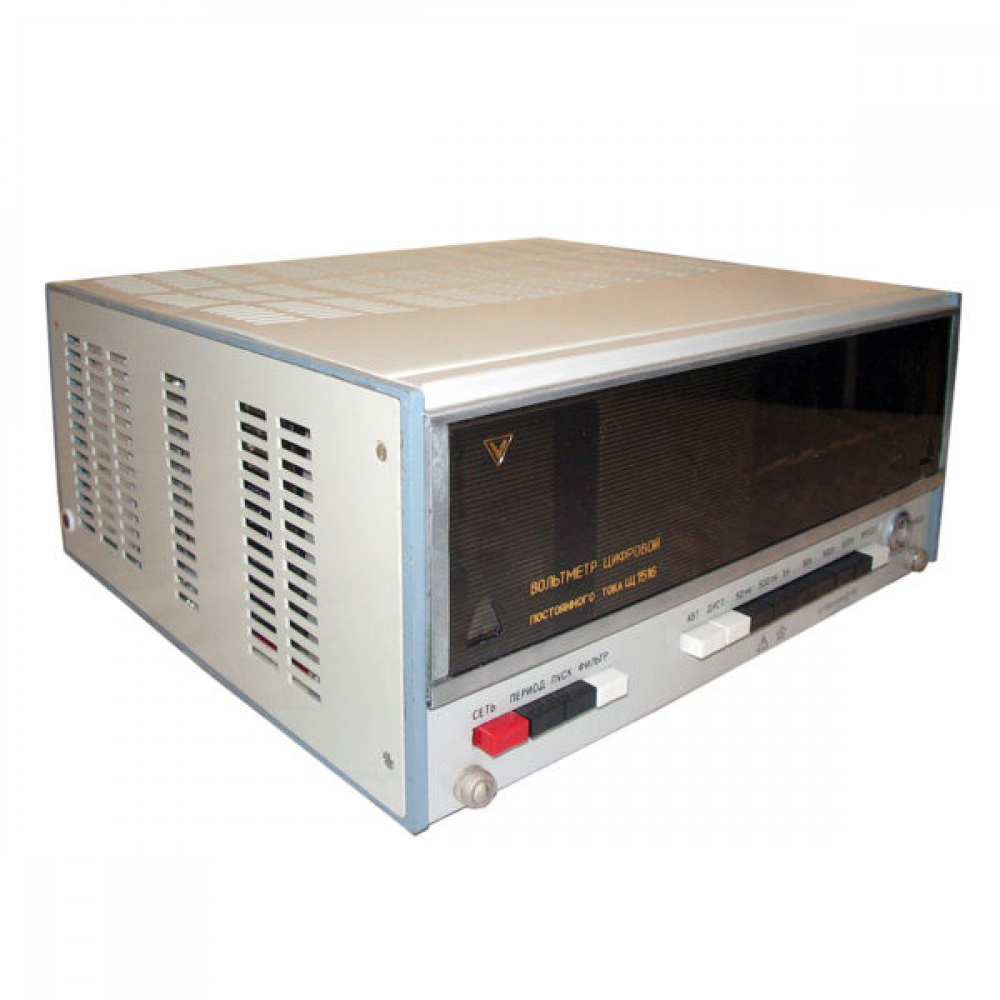

Описание Вольтметр цифровой постоянного тока Щ1516 интегрирующий по принципу действия предназначен для измерения напряжения постоянного тока от 0 до 1000 В, по двум входам в лабораторных условиях. Прибор имеет два входа, коммутируемых вручную, обеспечивающих возможность последовательных измерений двух независимых напряжений. Главные особенности Автоматический выбор полярности Газоразрядный 4 1/2 индикатор Дистанционное управления запятой и индикация размерности, полярности и перегрузки (при использовании в качестве системного отсчетного устройства) Покупая вольтметр цифровой постоянного тока Щ1516 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.Технические характеристики
Производитель | Вибратор |
Модель | Щ1516 |
Гарантия | 1 год |
Госреестр | 4969-75 |
Технические условия (ТУ) | ТУ изготовителя |
Межповерочный интервал | 1 год |
Параметры | |
Диапазон измерений 0,00001 В-0,05 В | класс точности 0,015/0,005 входной ток 10-9 А переключение диапазонов измерений ручное, автоматическое и дистанционное |
Диапазон измерений 0,0001 В-0,5 В | класс точности 0,015/0,005 входной ток 10-9 А переключение диапазонов измерений ручное, автоматическое и дистанционное |
Диапазон измерений 0,001 В-5 В | класс точности 0,01/0,005 входной ток 10-9 А переключение диапазонов измерений ручное, автоматическое и дистанционное |
Диапазон измерений 0,01 В-50 В | класс точности 0,015/0,005 входное сопротивление 10± 0,5% МОм переключение диапазонов измерений ручное, автоматическое и дистанционное |
Диапазон измерений 0,1 В-500 В | класс точности 0,015/0,005 входное сопротивление 10± 0,5% МОм переключение диапазонов измерений ручное, автоматическое и дистанционное |
Диапазон измерений 1 В-1000 В | класс точности 0,015/0,005 входное сопротивление 10± 0,5% МОм переключение диапазонов измерений ручное |
Предел допускаемой основной погрешности измерений (в процентах) на поддиапазоне 5 В не превышает ±[0,01 + 0,005 (Uк/U-1)] и ±[0,015 + 0,005 (Uк/U-1)] – на остальных поддиапазонах. | |
Время измерения (преобразования) | 40 мс + 2% или 400 мс + 2% |
Выбор полярности измеряемого напряжения | автоматический |
Прибор обеспечивает ослабление помех | нормального вида, действующих последовательно с измеряемым напряжением с частотой, равной или кратной частоте напряжения питания, при периоде преобразования 40 мс не менее 60 дБ без включения входного фильтра и не менее 100 дБ при включенном фильтре; при периоде преобразования 400 мс не менее 80 дБ без включения входного фильтра и не менее 120 дБ при включенном фильтре; общего вида на сопротивлении 1 кОм, включенном последовательно с низковольтным выводом соединительного шнура относительно корпуса прибора, не менее 100 дБ по постоянному току и не менее 80 дБ по переменному току (без фильтра) |
Дополнительное время, необходимое на автоматическое переключение одного поддиапазона измерений не превышает (в миллисекундах) nt, где n – число переключаемых поддиапазонов, t – установленное время измерения (40 или 400 мс). | |
При автоматическом переключении диапазонов измерений переход на больший , поддиапазон происходит при числе не менее 50000, а на меньший – не более 4800. | |
Вольтметр Щ1516 имеет выход на ЦПУ, содержащий сигналы начала печати, полярности и положения десятичной запятой в единичном позиционном коде, сигналы числа в коде 8 – 4 – 2-1 (ГОСТ 12814 – 74), а при работе прибора с преобразователями различных сигналов в напряжение постоянного тока, кроме того, сигнал индикации рода измеряемой величины. | |
Логической «1» соответствует напряжение 3 В +20% при токе нагрузки не более 0,2 мД, логическому «0» -(0-0,3) В. | |
Прибор имеет два режима работы – разовый и периодический. Калибровка вольтметра производится по встроенному нормальному элементу класса 0,001 (ГОСТ 1954 – 75) через 8 ч при условии, что температура окружающего воздуха меняется не более чем на 2 К в час по отношению к температуре, при которой производилась предыдущая калибровка. | |
Предел допускаемой дополнительной погрешности вольтметра Щ1516 (в процентах), вызванной отклонением температуры окружающего воздуха от (20±2) °С до любой температуры в диапазоне от 10 до 35 °С, не превышает ±[0,001 + 0,0005(Uк/U-1)]Δt – на поддиапазонах 0,05В; 0,5В и 5В и ± [0,0015 + 0,0005 (Uк/U-1)]Δt – на остальных поддиапазонах, где Δt – отклонение температуры окружающего воздуха от 20 °С, К. | |
Предел допускаемой дополнительной погрешности вольтметра Щ1516 не превышает основной погрешности измерений при изменении напряжения питания на +10 или -15% относительно номинального напряжения 220 В; при изменении частоты напряжения питания на ± 2% относительно номинальной 50 Гц; под влиянием внешнего переменного магнитного поля частотой 50 Гц напряженностью до 400 А/м; при отклонении вольтметра от горизонтального положения на 30 в любом направлении. | |
Общие данные | |
Наработка на отказ, не менее | 2 500 часов |
Срок службы, не менее | 6 лет |
Потребляемая мощность | 60 В·А |
Питание | 220 В, 50 Гц |
Глубина | 320 мм |
Ширина | 317 мм |
Высота | 150 мм |
Вес | 12 кг |
Комплект поставки | Вольтметр цифровой постоянного тока Щ1516 |
Варианты написания в сети Internet | Щ 1516, Щ-1516, Щ/1516 |
! . | |
