Описание

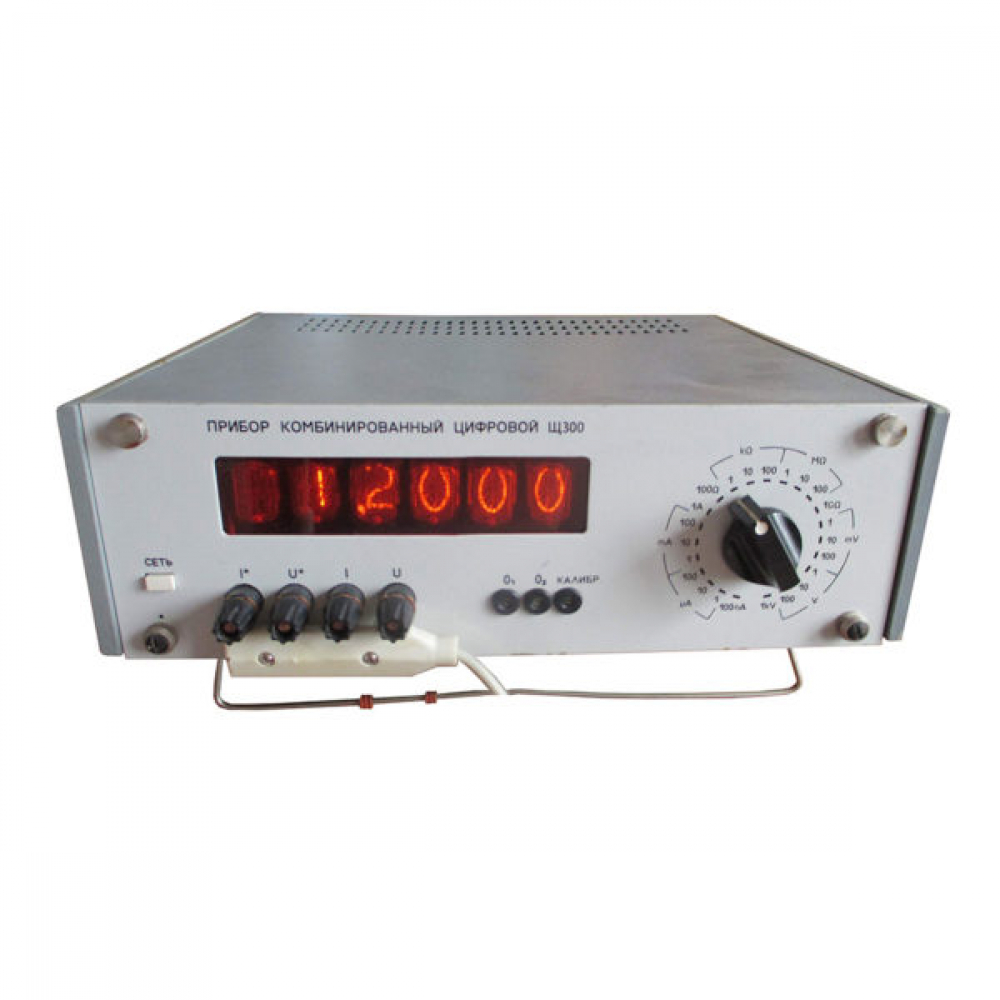

Описание Прибор комбинированный цифровой Щ300 предназначен для измерения в лабораторных и цеховых условиях постоянного тока, напряжения постоянного тока, сопротивления постоянному току при температуре окружающего воздуха от 10 до 35°С и относительной влажности не более 80%. Прибор изготовленный для районов с тропическим климатом (заводское обозначение Щ300 04.1 **), предназначены для работы в помещениях с кондиционированным воздухом. Покупая прибор комбинированный цифровой Щ300 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.
Технические характеристики
|
Производитель
|
Краснодарский ЗИП
|
|
Модель
|
Щ300
|
|
Гарантия
|
1 год
|
|
Госреестр
|
7011-79
|
|
Технические условия (ТУ)
|
ТУ 25-04.3717-79
|
|
Межповерочный интервал
|
1 год
|
|
Параметры
|
|
|
Измерение постоянного тока
|
диапазоны 0,1мкА; 1мкА; 10мкА; 100мкА, 1мА; 10мА; 100мА; 1000мА
|
|
Измерение постоянного напряжения
|
диапазоны 1мВ, 10мВ, 100мВ, 1В, 10В, 100В, 1000В
|
|
Измерение сопротивления
|
диапазоны 0,1кОм; 1кОм; 10кОм; 100кОм, 1МОм; 10МОм; 100МОм, 1ГОм
|
|
Пределы измерений, входные сопротивления Rвх на постоянном токе, падения напряжений UI на входе при измерении токов, ток I через измеряемое сопротивление, пределы допускаемой основной погрешности δод в расширенной до 120 % области измерений на всех пределах (кроме 1кВ, 1А)
|
|
|
Чувствительность прибора
|
по напряжении 0,1мкВ
по току 0,01нА
по сопротивлению 0,01Ом
|
|
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от 10°С до 35°С, равен пределу допускаемой основной погрешности δод на каждые 10°С изменения температуры.
|
|
|
Прибор соответствует требованиям о пределе допускаемой основной погрешности (указаны выше) при изменении напряжения питания от 198 до 242В.
|
|
|
Щ300 на диапазонах измерения напряжений выдерживает в течение 1мин напряжение, равное конечному значению ближайшего большего диапазона измерений на всех диапазонах, кроме 1 кВ. На диапазоне с верхним пределом измерения 1 кВ прибор выдерживает в течение 1мин воздействие напряжения, равного 1,2 конечного значения с индикацией перегрузки на табло прибора значения “12000”.
|
|
|
Полярность измеряемого тока и напряжения определяется автоматически. Выбор пределов измерения осуществляется вручную.
|
|
|
Прибор имеет внешний и автоматический запуски. Отсчет результата измерения производится по отсчетному устройству индицирующему полярность измеряемого тока и напряжения; пять цифр отсчета; десятичную запятую (точку). Ослабление внешней помехи не хуже: 60 дБ – для помехи нормального вида, представляющей собой напряжение частоты питающей сети, приложенное ко входу прибора Щ300, величиной не более 100 % от предела при отсутствии входного сигнала постоянного тока и не более 20% от предела при входном сигнале, равном пределу измерений.
|
|
|
Суммарное напряжение входного сигнала и амплитуды помехи не должно превышать
|
1000В
|
|
80 дБ – для помехи общего вида, представляющей собой напряжение частоты питающей сети, приложенное ко входу прибора Щ300 относительно корпуса при несимметрии входа 1 кОм
|
|
|
100 дБ – для помехи общего вида, представляющей собой напряжение постоянного тока, приложенное ко входу прибора относительно корпуса при несимметрии входа 1кОм.
|
|
|
Изоляция выдерживает в течение одной минуты испытательное напряжение переменного тока, частоты 50Гц
|
3кВ амплитудного значения между входной цепью и корпусом
1,5кВ среднеквадратичного значения между цепью питания и корпусом
электрическое сопротивление изоляции; 1000МОм между входной цепью и корпусом; 40 МОм между цепью питания и корпусом
|
|
Пределы допускаемой основной погрешности
|
|
|
Напряжение 1 мВ
|
±[0,2 + 0,1(Uк/Uх-1)] δод, %
≥1 Rвх, МОм
|
|
Напряжение 10 мВ
|
±[0,1 + 0,05(Uк/Uх-1)] δод, %
≥10 Rвх, МОм
|
|
Напряжение 100 мВ
|
±[0,05 + 0,02(Uк/Uх-1)] δод, %
≥100 Rвх, МОм
|
|
Напряжение 1 В
|
≥1000 Rвх, МОм
|
|
Напряжение 10 В
|
10±0,5 Rвх, МОм
|
|
Напряжение 100 В
|
–
|
|
Напряжение 1 кВ
|
–
|
|
Ток 100 нА
|
±[0,2 + 0,1(Iк/Iх-1)] δод, %
≤0,1 UI, мВ
|
|
Ток 1 мкА
|
±[0,1 + 0,05(Iк/Iх-1)] δод, %
|
|
Ток 10 мкА
|
±[0,1 + 0,02(Iк/Iх-1)] δод, %
|
|
Ток 100 мкА
|
≤1 UI, мВ
|
|
Ток 1 мА
|
≤10 UI, мВ
|
|
Ток 10 мА
|
–
|
|
Ток 100 мА
|
±[0,1 + 0,04(Iк/Iх-1)] δод, %
≤150 UI, мВ
|
|
Ток 1 А
|
≤500 UI, мВ
|
|
Сопротивление 100 Ом
|
±[0,1 + 0,02(Rк/Rх-1)] δод, %
≤1200 UI, мВ
10мА I
|
|
Сопротивление 1 кОм
|
±[0,1 + 0,02(Rк/Rх-1)] δод, %
1200 UI, мВ
1мА I
|
|
Сопротивление 10 кОм
|
±[0,1 + 0,02(Rк/Rх-1)] δод, %
≤1200 UI, мВ
100мкА I
|
|
Сопротивление 100 кОм
|
±[0,1 + 0,02(Rк/Rх-1)] δод, %
≤1200 UI, мВ
10мкА I
|
|
Сопротивление 1 МОм
|
±[0,1 + 0,04(Rк/Rх-1)] δод, %
≤12000 UI, мВ
1мкА I
|
|
Сопротивление 10 МОм
|
±[0,1 + 0,04(Rк/Rх-1)] δод, %
≤12000 UI, мВ
1мкА I
|
|
Сопротивление 100 МОм
|
±[0,5 + 0,2(Rк/Rх-1)] δод, %
≤12000 UI, мВ
100нА I
|
|
Сопротивление 1 ГОм
|
±[1,5 + 0,5(Rк/Rх-1)] δод, %
≤12000 UI, мВ
10нА I
|
|
Примечания.
1. Uк, Iк, Rк – верхний предел диапазона измерений (далее предел измерений); Uх, Iх, Rх – значение измеряемой величины напряжения, тока, сопротивления.
2. Величина предела допускаемой основной погрешности на диапазоне измерения с верхним пределом 1 мВ указана для прибора, находящегося под номинальной нагрузкой в течение 3 часов; в течение первых 2 часов после установления рабочего режима основная допускаемая погрешность выражается формулой: δод= ±[0,2 + 0,2(Uк/Uх-1)]
|
|
|
Общие данные
|
|
|
Электрическое сопротивление между клеммой “╧” и корпусом прибора не превышает 0,5 Ом. Время установления рабочего режима прибора не превышает 2 часа на пределе 1мВ и 1 час на остальных пределах. Прибор сохраняет все свои метрологические характеристики в течение 24 ч. непрерывной работы, исключая время установления рабочего режима. Время перерыва до повторного включения 1 час.
|
|
|
Время непрерывной работы прибора без калибровки и установки нулей, в течение которого основная погрешность должна находиться в пределах норм (указ. выше)не менее 16 часов, за исключением предела 100нА, на котором время непрерывной работы без установки нуля не менее 2 часа и предела 1мВ, на котором время непрерывной работы без установки нуля не менее 0,5 ч. в течение первых двух часов после установления рабочего режима и одного часа при последующей работе без выключения.
|
|
|
Прибор обеспечивает вывод информации о пределе измерения, величине и полярности измеряемого параметра в двоично-десятичном коде 8-4-2-1. Выходные сигналы представлены в положительной логике и имеют уровень логической “1” от 2,4 В до 5,25 В и логического “0” от 0 до 0,5 В. Для синхронизации работы прибора с внешними устройствами прибор выдает импульсы длительностью 2-15 мс. амплитудой от 2,4 до 5,25 В (разрешение записи) с частотой следования (25±0,5)Гц.
|
|
|
Потребляемая мощность
|
25 В·А
|
|
Питание
|
220 ±22 В, 50 ±1 Гц
|
|
Глубина
|
317 мм
|
|
Ширина
|
317 мм
|
|
Высота
|
110 мм
|
|
Вес
|
6 кг
|
|
Комплект поставки
|
Прибор комбинированный цифровой Щ300
|
|
Варианты написания в сети Internet
|
Щ 300, Щ-300, Щ/300
|
|
