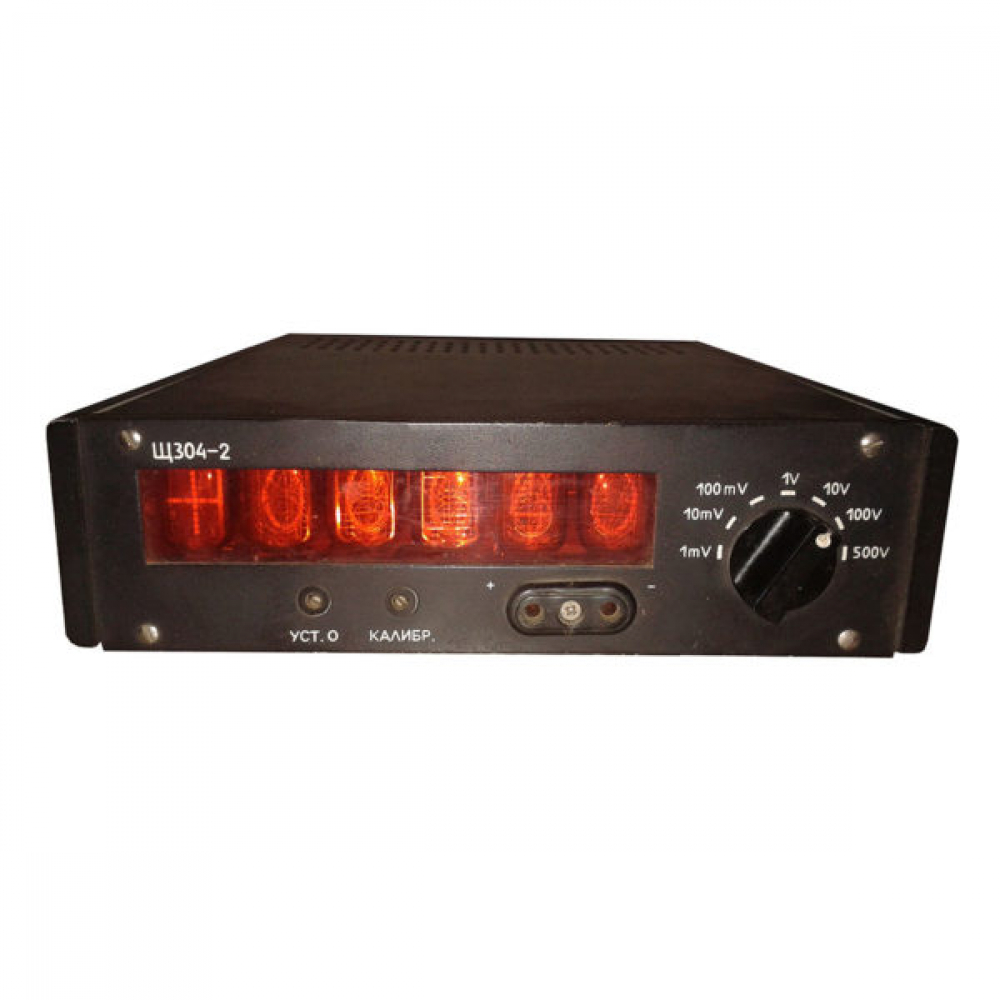

Описание Вольтметр цифровой Щ304-2 предназначен для измерения постоянного напряжения в цеховых и лабораторных условия, а также для работы в измерительных системах. Особенности прибора Многопредельный Выдерживает в течение 1 мин. напряжение, равное конечному значению ближайшего диапазона измерения, на всех диапазонах с индикацией перегрузки на табло прибора значения «12000», кроме предела 500 В На пределе 500 В допускается воздействие в течение 1 мин. напряжения – 600 В Предел допускаемой дополнительной погрешности, равен пределу допускаемой основной погрешности на каждые 10° С изменения температуры Покупая вольтметр цифровой Щ304-2 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.Технические характеристики
Производитель | Краснодарский ЗИП |
Модель | Щ304-2 |
Гарантия | 1 год |
Госреестр | 7350-79 |
Технические условия (ТУ) | ТУ изготовителя |
Межповерочный интервал | 1 год |
Параметры | |
Диапазона измерений | от 1 мВ до 500 В |
Входное сопротивление, не менее | 1000 МОм |
Значение пределов измерений, входных сопротивлений на постоянном токе, пределов допускаемой основной погрешности в расширенной до 120% области | |
Верхний предел диапазона измерений 1 мВ | предел допускаемой основной погрешности ±(0,2+0,1(Uk/Ux)-1))% входное сопротивление не менее 10 МОм |
Верхний предел диапазона измерений 10 мВ | предел допускаемой основной погрешности ±(0,1+0,05(Uk/Ux)-1))% входное сопротивление не менее 10 МОм |
Верхний предел диапазона измерений 100 мВ | предел допускаемой основной погрешности ±(0,06+0,02(Uk/Ux)-1))% входное сопротивление не менее 100 МОм |
Верхний предел диапазона измерений 1 В | предел допускаемой основной погрешности ±(0,05+0,02(Uk/Ux)-1))% входное сопротивление не менее 1000 МОм |
Верхний предел диапазона измерений 10 В | предел допускаемой основной погрешности ±(0,06+0,02(Uk/Ux)-1))% входное сопротивление 10±0,5 МОм |
Верхний предел диапазона измерений 100 В | предел допускаемой основной погрешности ±(0,06+0,02(Uk/Ux)-1))% входное сопротивление 10±0,5 МОм |
Верхний предел диапазона измерений 500 В | предел допускаемой основной погрешности ±(0,1+0,05(Uk/Ux)-1))% входное сопротивление 10±0,5 МОм |
Где, Uk – верхний предел диапазона измерений Ux – показания прибора | |
Характеристики прибора | |
Дополнительная погрешность прибора, при индукции 0,4 µT, синусоидально изменявшегося во времени с частотой сети питания, не превышает половины предела допускаемой основной погрешности. | |
Коэффициент ослабления внешней помехи не хуже | для помехи нормального вида, представляющей собой напряжение частота питающей сети, прилаженное ко входу приборе, величиной не более 100% от предала измерений при отсутствии входного сигнала постоянного тока и не более 20% от предела измерений при входном сигнале, равном пределу измерений – 60 дБ для помехи общего вида, представляющей собой напряжение частота питающей сети, приложенной ко входу прибора относительно корпуса при несимметрии входа 1 кОм – 80 дБ для помехи общего вида, представляющей собой напряжение постоянного тока, приложенное ко входу прибора относительно корпуса при несимметрии входа 1 кОм – 120 дБ |
Прибор обеспечивает вывод информации | о величине измеряемого напряжения в двоично-десятичном коде 8-4-2-1 о полярности в единичном позиционном коде |
Входные сигналы представлены в положительной логике и имеют | уровень логической «I» от 2,4 В до 5,25 В уровень логической «0» от 0 до 0,5 В |
Уровни напряжений входных сигналов находятся в пределах | высокого уровня от 2 В до 5,25 В низкого уровня от -0,4 В до 0,8 В |
Уровни напряжений выходных сигналов находятся в пределах | высокого уровня от 2,4 В до 5,25 В низкого уровня от 0 до 0,5 В |
Указанные уровни напряжений обеспечиваются при максимальных токах нагрузки | между выходом и общей шиной 0,4 мА между выходом и шиной 5 В 4 мА |
Время измерения при верхнем пределе диапазона измерений, не более | 1 мВ 4,0000 с 10 мВ 0,6000 с 100 мВ 1 В 0,0408 с 10 В 1,0000 с 100 В 0,5000 с 500 В 0,2000 с |
Электрическое сопротивление между клеммой и корпусом прибора, не более | 0,2 Ом |
Изоляция между цепью питания и корпусом прибора выдерживает без пробоя в течение 1 мин | испытательное напряжение 1,5 кВ синусоидальную форму частотой 50 Гц |
Электрическое сопротивление изоляции между | цепью питания и корпусом, не менее 40 Ом входной цепью и корпусом прибора, не менее 1000 Ом |
Периодичность ручной калибровки на всех пределах измерений, не менее | 8 часов |
Периодичность ручной установки нулей | на пределе 1 мВ – 0,5 ч. в течение первых двух часов после установления рабочего режима и 1 ч. при последующей работе без выключения на пределе 10 мВ 8 ч. на остальных пределах 24 ч. |
Общие данные | |
Отсчет результата измерения производится по отсчетному устройству, индицирующему | полярность измеряемого напряжения пять цифр отсчета десятичную запятую (точку) |
Значение измеряемого параметра на выходе прибора выдается цифровым параллельным потенциальным кодом | |
Время установления рабочего режима | на пределе 1 мВ 2 часа на остальных пределах 1 час |
Время непрерывной работы прибора без выключения, не включая время установления рабочего режима | 32 часа |
Время до повторного включения, не менее | 1 часа |
Условия эксплуатации | температура окружающего воздуха от +10°С… до +35°С относительная влажность до 80% |
Потребляемая мощность | при номинальном напряжении, не более 15 В·А при максимальном напряжении 17 В·А |
Питание | от 187 В до 242 В, 50 Гц |
Глубина | 315 мм |
Ширина | 219 мм |
Высота | 70 мм |
Вес | 3 кг |
Комплект поставки | Вольтметр цифровой Щ304-2 |
Варианты написания в сети Internet | Щ 304-2, Щ-304-2, Щ304/2, Щ/304/2 |
ВНИМАНИЕ! Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров. | |
