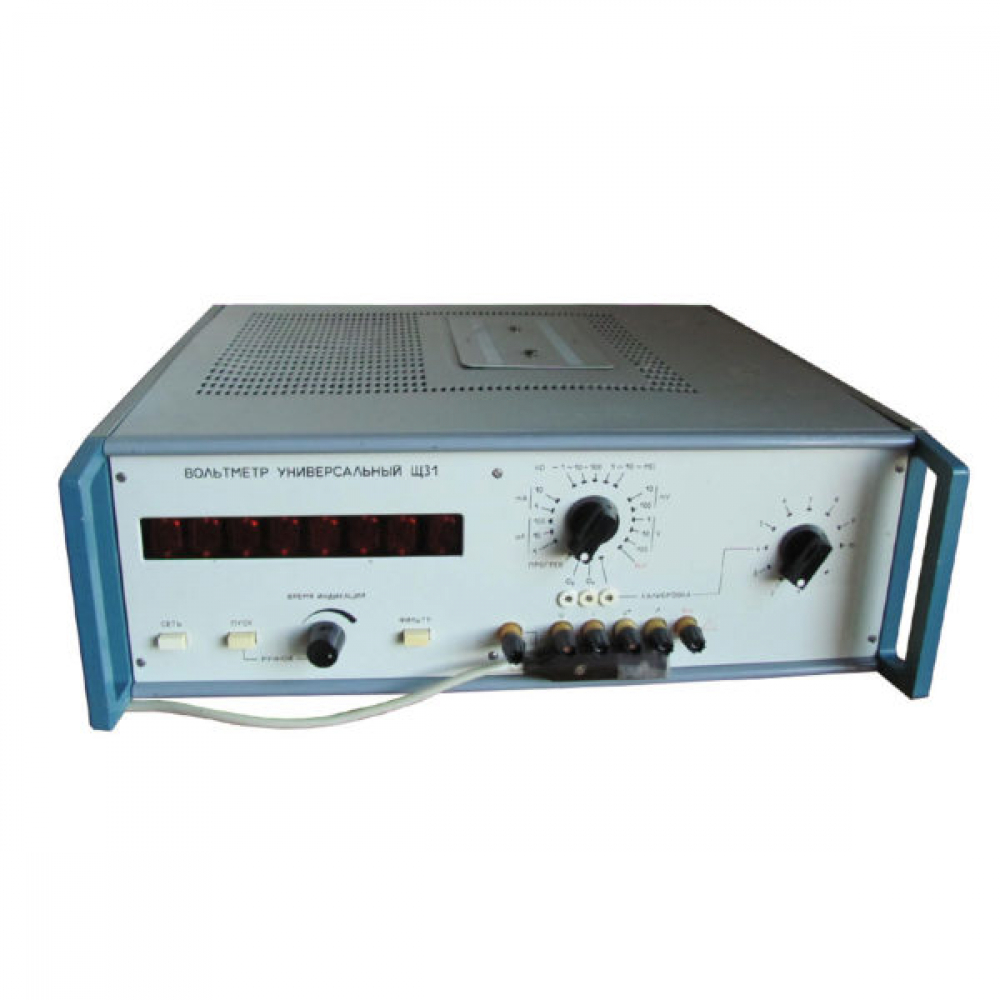

Описание Вольтметр универсальный Щ31 предназначен для измерения в лабораторных и цеховых условиях постоянного тока, напряжения постоянного тока, сопротивления постоянному току. Покупая вольтметр универсальный Щ31 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.Технические характеристики
Производитель | Краснодарский ЗИП |
Модель | Щ31 |
Гарантия | 1 год |
Госреестр | 6027-01 |
Технические условия (ТУ) | ТУ 25-04.3305-77, ГОСТ 14014-91 |
Межповерочный интервал | 1 год |
Параметры | |
Измерение постоянного напряжения | 10 мВ (кл.т 0,02/0,02), 1000 мВ (0,01/0,005), 1 В (0,01/0,002), 10 В (0,005/0,001), 100 В (0,02/0,003), 1 кВ (0,02/0,003) |
Измерение постоянного тока | 1 мкА (кл.т 0,05/0,01), 10 мкА (0,02/0,005), 100 мкА (0,02/0,005), 1 мА (0,01/0,005), 10 мА (0,01/0,005) |
Измерение сопротивления | 1 кОм (0,005/0,001), 10 кОм (0,005/0,001), 100 кОм (0,005/0,001), 1 МОм (0,005/0,002), 10 МОм (0,01/0,005) |
Предел допускаемой дополнительной погрешности прибора при отклонений температуры окружающей среды от нормальней до любой в пределах рабочего интервала температур на каждые +10°С не превышает предела допускаемой основной погрешности. | |
Предел допускаемой дополнительной погрешности прибора, вызванной изменением напряжения питающей сети на плюс 10 и минус 15% от номинального значения, не превышает предела допускаемой основной погрешности. | |
Вольтметр допускает воздействие в течение 10 секунд десятикратной перегрузки на всех пределах измерения, кроме 1кВ, при сохранении метрологических характеристик, через одну минуту после снятия перегрузки. | |
Перегрузка не должна, превышать 2% на пределе измерения 1 кВ. Индикацией перегрузки является установление на табло прибора значения 102000. Полярность измеряемого тока и напряжения определяется автоматически. Выбор пределов измерения осуществляется вручную. | |
Прибор имеет | ручной запуск внешний запуск автоматический запуск |
Визуальный отсчет результата измерения производится по отсчетному устройству, индицирующему | 1. полярность измеряемого тока и напряжения 2. шесть цифр на пределах измерения: 1; 10мкА, 10мВ;100мВ, 10МОм 3. семь цифр на остальных пределах измерения 4. десятичную запятую (точку) |
Вольтметр обеспечивает ослабление внешней помехи | 1. 60 дБ для помехи последовательного вида, представляющей собой напряжение частоты питающей сети, приложенное ко входу прибора с отключенным фильтром и 80 дБ – с включенным фильтром 2. 80 дБ для помехи параллельного вида, представляющей собой напряжение частоты питающей сети, приложенное к высокопотенциальному (в дальнейшем В.П.) входному зажиму прибора относительно корпуса при несимметрии входа 1кОм, при отключенном фильтре и 100 дБ – при включенном фильтре 3. 120 дБ для помехи параллельного вида, представляющей собой напряжение постоянного тока, приложенное к В.П. входному зажиму прибора относительно корпуса при несимметрии входа 1 кОм |
Верхние пределы диапазонов измерений измеряемых величин, входные параметры и пределы допускаемой основной погрешности прибора с учетом расширенной до 102% области измерения в нормальных условиях должны соответствовать | |
Напряжение 10 мВ | выражение предела допускаемой основной погрешности ±[0,02+0,02(Uк/Uх-1)]% класс точности 0,02/0,02 |
Напряжение 100 мВ | выражение предела допускаемой основной погрешности ±[0,01+0,005(Uк/Uх-1)]% класс точности 0,01/0,005 |
Напряжение 1 В | выражение предела допускаемой основной погрешности ±[0,01+0,002(Uк/Uх-1)]% класс точности 0,01/0,002 |
Напряжение 10 В | выражение предела допускаемой основной погрешности ±[0,005+0,001(Uк/Uх-1)]% класс точности 0,005/0,001 |
Напряжение 100 В | выражение предела допускаемой основной погрешности ±[0,02+0,003(Uк/Uх-1)]% класс точности 0,02/0,003 |
Напряжение 1 кВ | выражение предела допускаемой основной погрешности ±[0,02+0,003(Uк/Uх-1)]% класс точности 0,02/0,003 |
Ток 1 мкА | выражение предела допускаемой основной погрешности ±[0,05+0,01(Iк/Iх-1)]% класс точности 0,05/0,01 |
Ток 10 мкА | выражение предела допускаемой основной погрешности ±[0,02+0,005(Iк/Iх-1)]% класс точности 0,02/0,005 |
Ток 100 мкА | выражение предела допускаемой основной погрешности ±[0,02+0,005(Iк/Iх-1)]% класс точности 0,02/0,005 |
Ток 1 мА | выражение предела допускаемой основной погрешности ±[0,01+0,005(Iк/Iх-1)]% класс точности 0,01/0,005 |
Ток 10 мА | выражение предела допускаемой основной погрешности ±[0,01+0,005(Iк/Iх-1)]% класс точности 0,01/0,005 |
Сопротивление 1 кОм | выражение предела допускаемой основной погрешности ±[0,005+0,001(Rк/Rх-1)]% класс точности 0,005/0,001 |
Сопротивление 10 кОм | выражение предела допускаемой основной погрешности ±[0,005+0,001(Rк/Rх-1)]% класс точности 0,005/0,001 |
Сопротивление 100 кОм | выражение предела допускаемой основной погрешности ±[0,005+0,001(Rк/Rх-1)]% класс точности 0,005/0,001 |
Сопротивление 1 МОм | выражение предела допускаемой основной погрешности ±[0,005+0,002(Rк/Rх-1)]% класс точности 0,005/0,002 |
Сопротивление 10 МОм | выражение предела допускаемой основной погрешности ±[0,01+0,005(Rк/Rх-1)]% класс точности 0,01/0,005 |
Напряжение 10 мВ | входные параметры сопротивления ≥107 Ом допустимое внешнее сопротивление, не более 5 кОм |
Напряжение 100 мВ | входные параметры сопротивления ≥108 Ом допустимое внешнее сопротивление, не более 10 кОм |
Напряжение 1 В | входные параметры сопротивления ≥109 Ом допустимое внешнее сопротивление, не более 20 кОм |
Напряжение 10 В | входные параметры сопротивления ≥1010 Ом допустимое внешнее сопротивление, не более 100 кОм |
Напряжение 100 В | входные параметры сопротивления 107±104 Ом |
Напряжение 1 кВ | входные параметры сопротивления 107±5·104 Ом |
Ток 1 мкА | входные параметры напряжения, не более 0,1 мВ |
Ток 10 мкА | входные параметры напряжения, не более 0,1 мВ |
Ток 100 мкА | входные параметры напряжения, не более 10 мВ |
Ток 1 мА | входные параметры напряжения, не более 10 мВ |
Ток 10 мА | входные параметры напряжения, не более 10 мВ |
Сопротивление 1 кОм | входные параметры, ток через измеряемое сопротивление 10000±200 мкА |
Сопротивление 10 кОм | входные параметры, ток через измеряемое сопротивление 100±20 мкА |
Сопротивление 100 кОм | входные параметры, ток через измеряемое сопротивление 100±2 мкА |
Сопротивление 1 МОм | входные параметры, ток через измеряемое сопротивление 10±0,2 мкА |
Сопротивление 10 МОм | входные параметры, ток через измеряемое сопротивление 1±0,02 мкА |
Общие данные | |
Время установления рабочего режима прибора 1 час. Время работы прибора без выключения 16 часов, с нерабочими интервалами, не менее 2 час. Прибор обеспечивает непрерывную работу без калибровки и установки нулей на пределе 10 мВ, не менее 1 часа, на остальных пределах, не менее 8 часов. | |
В приборе предусмотрен выход для подключения внешнего устройства, обеспечивающий вывод следующей информации | 1. о числовом значении измеряемой величины и пределе измерения в двоично-десятичном коде 8-4-2-1 2. о полярности в двоичном коде (код 1011 соответствует положительной полярности, код 1101 – отрицательной полярности) |
Входные сигналы представлены в положительной логике и имеют уровень логической “1” от 2,4 до 5,25 В и логического нуля от 0 до 0,4 В. | |
Изоляция между корпусом прибора и закороченными между собой клеммами “U”, “U*”; “I”, “I*”, “I kV”, “НЭ”, между закороченными концами кабеля питания и закороченными концами входного кабеля для измерения на пределе 1 кВ при нормальной температуре и влажности выдерживает в течение 1 минуты без пробоя испытательное напряжение 3,0 кВ постоянного тока. Электрическое сопротивление изоляции не менее 109 Ом. | |
Изоляция между корпусом и закороченными концами кабеля питания при нормальной температуре и влажности выдерживает без пробоя испытательное напряжение 1,5 кВ переменного тока частотой 50 Гц | |
Электрическое сопротивление изоляции, не менее | 40 МОм |
Условия эксплуатации | температура окружающего воздуха от +10°С… до + 35°С относительная влажность воздуха 80% атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм.рт. ст) |
Средняя наработка на отказ, не менее | 8 000 часов |
Полный средний срок службы, не менее | 10 лет |
Мощность, потребляемая от сети | 50 В·А |
Питание | 220±22 В, 50±0,5 Гц |
Глубина | 500 мм |
Ширина | 488 мм |
Высота | 170 мм |
Вес | 16,5 кг |
Комплект поставки | Вольтметр универсальный Щ31 |
Варианты написания в сети Internet | Щ 31, Щ-31, Щ/31 |
ВНИМАНИЕ! Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров. | |
