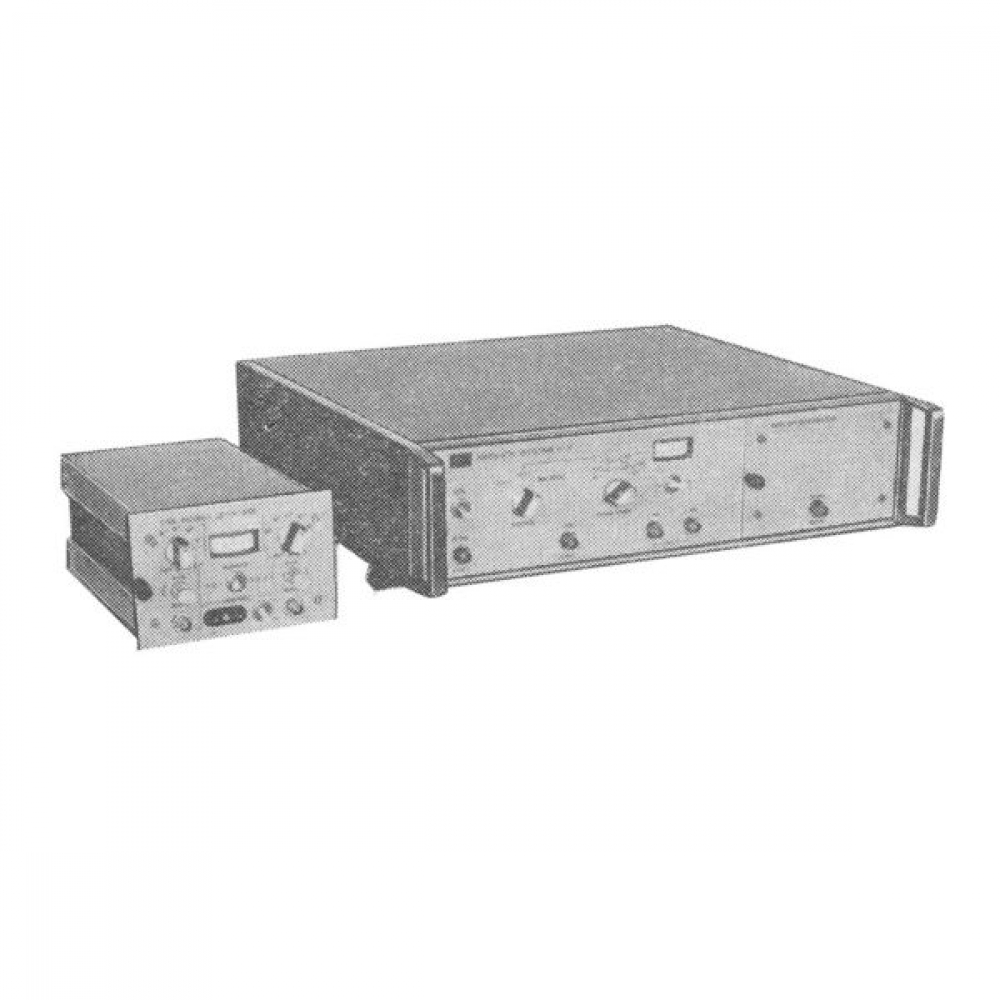

Описание Компаратор частотный Ч7-12 предназначен для измерения нестабильности частоты и фазы высокостабильных источников сигналов. В комплекте с электронно-счетным частотомером, анализатором спектра, самопишущим микроамперметром и измерителем частоты обеспечивает следующие измерения: разность частот двух сигналов, долговременную и кратковременную нестабильность частоты, девиацию частоты в определенной полосе частот. Прибор может оценивать распределение спектральной плотности флуктуации фазы колебаний, а также производить быструю и точную подстройку частоты источника сигналов по местному стандарту частоты. Высокая разрешающая способность Ч7-12 позволяет использовать его для измерения паразитной фазовой модуляции высокостабильных источников сигналов. Покупая компаратор частотный Ч7-12 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Заменяет Ч7-15,39 ЧК7-51Технические характеристики
Производитель | Меридиан (ПО им. С.П. Королева) |
Модель | Ч7-12 |
Гарантия | 1 год |
Госреестр | 3436-73 |
Технические условия (ТУ) | ЕЭ2.721.107 ТУ |
Межповерочный интервал | 1 год |
Параметры | |
Частота входных сигналов | 1 МГц-5 МГц (при максимальном отклонении частоты от номинала не более ±1∙10-6) |
Напряжение входного сигнала | 0,5 В-1,5 В |
Коэффициенты умножения разности частот входных сигналов (N) | 10, 102, 103, 104 (1 МГц) 2, 20, 200, 2000 (5 МГц) |
Параметры выходных сигналов | |
Выход с разъема «Выход 1МГц» (Rн = 75 Ом) | частота 1МГц±NΔƒ напряжение на конце кабеля длиной 1,5 м ≥0,5В |
Выход с блока фазового детектора (Rн = 51 Ом) | частота ±(N-10)Δƒ напряжение на конце кабеля длиной 1,5 м ≥1В |
Выход с блока преобразователя (Rн = 1 кОм) | частота 10кГц±(N-10)Δƒ напряжение на конце кабеля длиной 1,5 м ≥0,5 |
Δƒ – разность частот выходных сигналов | |
Нестабильность частоты, вносимая компаратором | |
Время усреднения 100с | нестабильность 2∙10-13 |
Время усреднения 1 с | нестабильность 1∙10-12 |
Время усреднения 0,1с | нестабильность 1∙10-11 |
Время усреднения 0,01с | нестабильность 1∙10-10 |
Время усреднения 0,001с | нестабильность 1∙10-9 |
Отношение мощности сигнала к мощности шума, вносимого компаратором, при полосе анализа 6 Гц±2 Гц, дБ | |
Частота анализа 20 Гц | частота входного сигнала 1 МГц 130 частота входного сигнала 5 МГц 120 |
Частота анализа 50 Гц, 100 Гц | частота входного сигнала 1 МГц 120 частота входного сигнала 5 МГц 110 |
Частота анализа 1000 Гц | частота входного сигнала 1 МГц 140 частота входного сигнала 5 МГц 130 |
Общие данные | |
Входное сопротивление на всех входах | 150 Ом |
Входная емкость | 150 пФ |
Потребляемая мощность | 15 В∙А |
Питание | от сети 220В, 50Гц; 220В и 115В, 400Гц от источника постоянного тока ±27В |
Глубина | 495 мм |
Ширина | 480 мм |
Высота | 136 мм |
Вес | 15 кг |
Комплект поставки | Компаратор частотный Ч7-12 |
Варианты написания в сети Internet | Ч 7-12, Ч7 12, Ч7/12 |
! . | |
