Описание

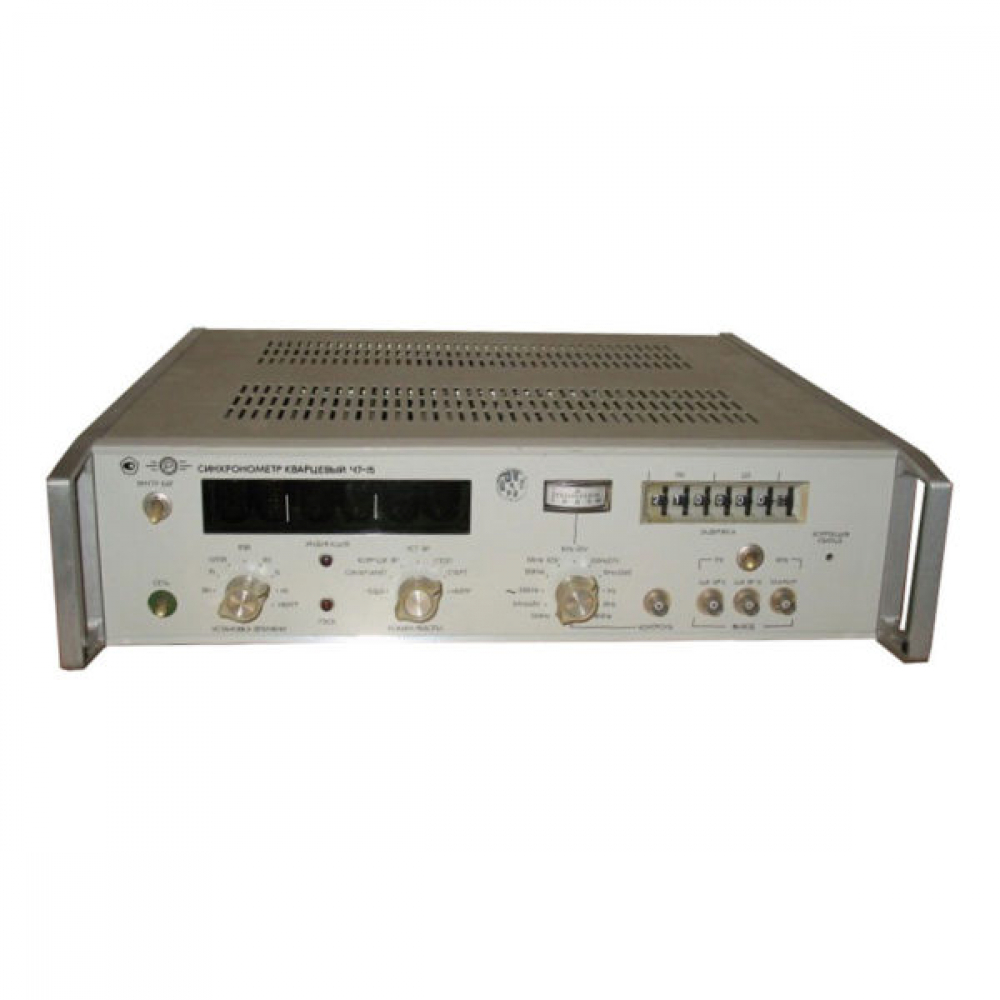

Описание Синхронометр кварцевый Ч7-15 предназначен для формирования шкал времени и определения с высокой точностью моментов свершения событий в реальном масштабе времени. Выдаваемые сигналы времени I шкала времени – импульсы положительной полярности с периодом повторения 1 с, длительностью 10мкс-20мкс II шкала времени импульсы положительной полярности с периодом повторения 1с или 100мс, длительностью 1мс±100мкс; задержка в пределах 0мс-999мс относительно шкалы времени III шкала времени импульсы положительной полярности с периодом повторения 1с или 100мс, длительностью 10мкс-20мкс; задержка в пределах 0-999990мкс относительно шкалы времени Маркер импульс положительной полярности с периодом повторения 1с или 100мс, длительностью 3мкс-5мкс В приборе применен цифровой метод формирования задержки, обеспечивающий особо высокую точность и оперативность измерений. Прибор переносный, настольного типа, полуавтоматический. Ч7-15 работает по принципу деления синхронизирующей частоты 5 МГц 1 МГц или 0,1 МГц до 1 Гц и счете секундных импульсов счетчиком времени. Базовым элементом при построении делителя частоты и счетчика времени является счетный триггер в микросхемном исполнении. Синхронометр кварцевый использует в хранителях времени для формирования и выдачи информации о текущем времени в различных формах В импульсной в виде шкалы времени с одновременной выдачей фиксированных частот В потенциальной в виде параллельного двоично-десятичного кода 1-2-4-8, несущего информацию о десятках и единицах часов, минут, секунд, сотнях, десятках и единицах миллисекунд и микросекунд В цифровой на световом табло с разрешением 1 с. Главные особенности Фазовая нестабильность канала формирования сигналов времени ≤ 0,1 мкс Высокая помехозащищенность по питающей сети Возможность работы от внешних прецизионных источников частоты Покупая синхронометр кварцевый Ч7-15 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Заменяет Ч7-3 Замена Ч7-37Технические характеристики
Производитель | Меридиан (ПО им. С.П. Королева) |
Модель | Ч7-15 “Чомга-Ч” |
Гарантия | 1 год |
Госреестр | 5176-75 |
Технические условия (ТУ) | ЕЭ2.721.101 ТУ |
Межповерочный интервал | 1 год |
Параметры | |
Синхронометр в режиме синхронизации сигналом внутреннего кварцевого генератора имеют такие характеристики | частота 5 МГц пределы перестройки частоты ±0,04 мкГц среднеквадратическая относительная случайная вариация частоты за сутки после 72 часов непрерывной работы, не более 2×10-9 |
В режиме синхронизации сигналом синусоидальной формы от внешнего источника | опорная частота 5 МГц; 1 МГц или 0,1 МГц входное напряжение 0,5 В-2 В (эфф) входное сопротивление 200 Ом |
Параметры выходных синусоидальных сигналов стандартных частот 5 МГц, 1 МГц или 0,1 МГц следующие | уровень, не более 0,5 В (эфф) сопротивление 200 Ом |
Прибор имеет такие параметры выходных импульсных сигналов стандартных частот 100 кГц; 10 кГц;1 кГц; 100 Гц; 10 Гц; 1 Гц; 0,1Гц | полярность положительная длительность 4 мс±1,5 мс; 20 мс±2 мс; 200 мкс±20 мкс; 2 мс±200 мкс; 200 мс±20 мс; 2 с±200 мс; амплитуда, не более 3 В сопротивление нагрузки и емкость 300 Ом, 300 пФ |
Общие данные | |
Потребляемая мощность | 35 Вт |
Питание | 220 В, 50 Гц |
Глубина | 480 мм |
Ширина | 420 мм |
Высота | 120 мм |
Вес | 14 кг |
Комплект поставки | Синхронометр кварцевый Ч7-15 |
Варианты написания в сети Internet | Ч 7-15, Ч7 15, Ч7/15 |
! . | |
