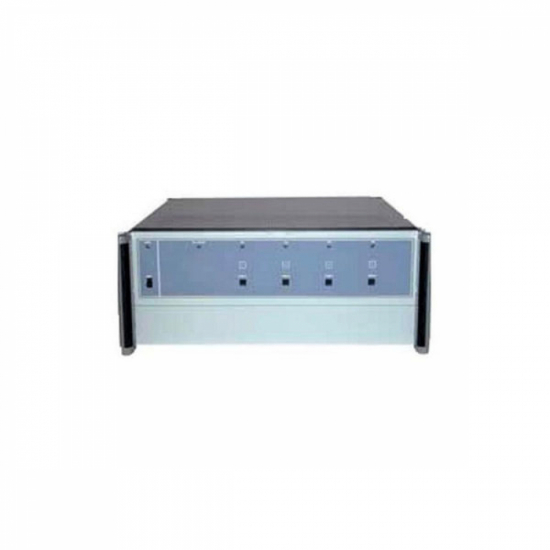

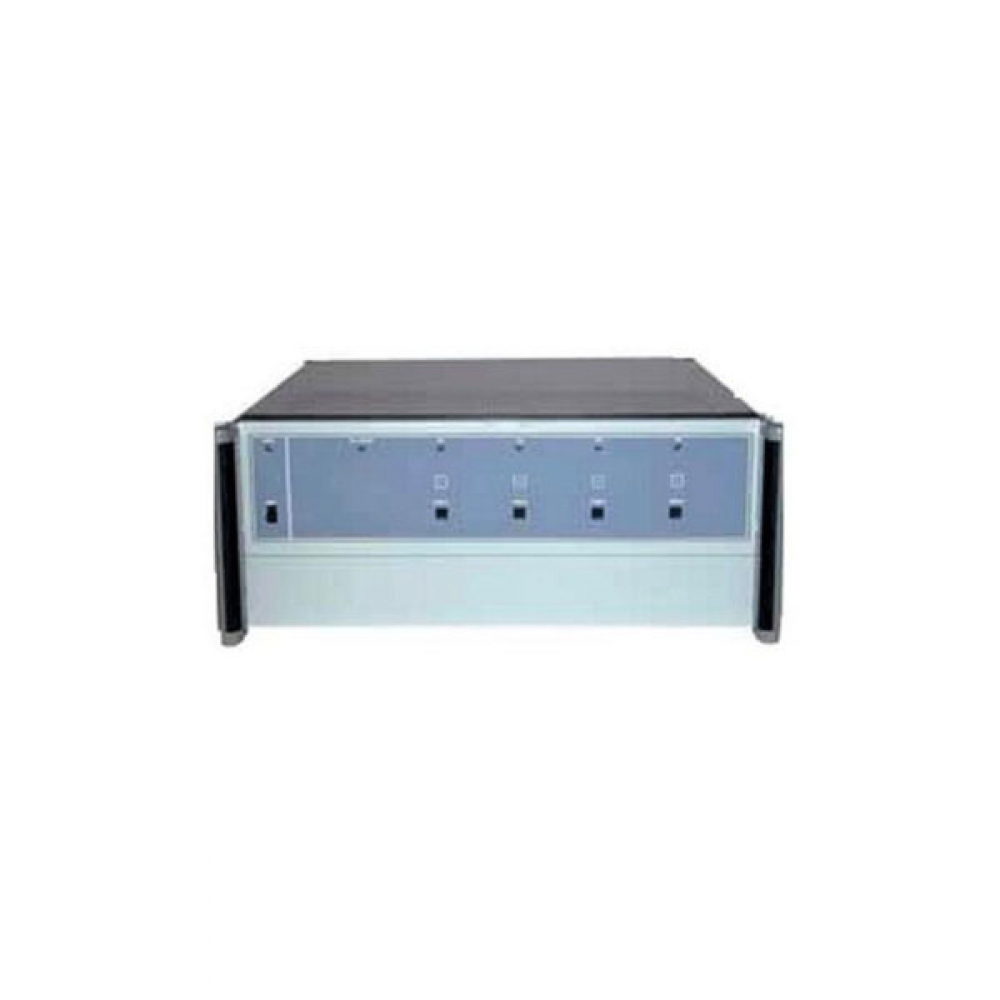

Описание Блок компараторов фазовых Ч7-48 предназначен для сличения частот выходных сигналов стандартов времени и частоты. Основные области применения: эталонные комплексы времени и частоты, автоматизированные измерительные системы. Принцип действия прибора основан на преобразовании сличаемых сигналов с частотой 5 МГц или 100 МГц в импульсные сигналы частоты 1 Гц с увеличением относительной нестабильности частоты в 104 раза, которая может быть измерена с помощью внешнего измерителя интервалов времени. Блок Ч7-48 может быть выполнен на входные частоты 5 МГц; 100 МГц; 5 и 100 МГц (всего 4 канала). Главные особенности Малая погрешность сличения частот: 1·10–15 за 1 ч для входных частот 5 МГц; 5·10–16 за 1 ч для входных частот 100 МГц Четыре автономных канала сличения. Покупая блок компараторов фазовых Ч7-48 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.Технические характеристики
Производитель | Кварц |
Модель | Ч7-48 |
Гарантия | 1 год |
Госреестр | 25115-03 |
Технические условия (ТУ) | ТУ изготовителя |
Межповерочный интервал | 1 год |
Параметры | |
Номинальные значения сличаемых частот | 5 МГц; 100 МГц |
Число независимых каналов сличения | 4 канала |
Отклонение от номинального значения, не более | 3,5·10-7 |
Коэффициент умножения относительной нестабильности частоты | 104 |
Среднеквадратическое значение напряжения входных сигналов | 1±0,2 В |
Относительная разность сличаемых частот, не более | 10-10 |
Относительная разность сличаемых при измерениях нестабильности частоты за 1 с, не более | 10-8 |
Температурный коэффициент изменения фазы в интервале рабочих температур | при частоте 5 МГц, не более 20 пс/°С при частоте 100 МГц, не более 10 пс/°С |
Среднеквадратическая погрешность сличения частот | при частоте 5 МГц и интервале в 1 с, не более 2·10-13 при частоте 10 МГц и интервале в 1 ч, не более 2·10-13 при частоте 5 МГц и интервале в 1 с, не более 6·10-16 при частоте 10 МГц и интервале в 1 ч. не более 4·10-16 |
Погрешность измерения при интервале времени измерения 1 ч гарантируется при изменении температуры окружающей среды в пределах, не более | ±1°С |
Общие данные | |
Условия эксплуатации | температура окружающего воздуха от +5°С… до +50°С относительная влажность воздуха при +25°С до 98% |
При отключении сети прибор автоматически переключается на питание от внешнего источника постоянного тока напряжением от 22 В до 30 В. Переключение происходит без дополнительной погрешности. | |
Потребляемая мощность | от сети переменного тока 70 В∙А от источника постоянного тока 50 Вт |
Питание | 220±22 В, 50 Гц |
Глубина | 555 мм |
Ширина | 480 мм |
Высота | 200 мм |
Вес | 27 кг |
Комплект поставки | Блок компараторов фазовых Ч7-48 |
Варианты написания в сети Internet | Ч 7-48, Ч7 48, Ч7/48 |
! . | |
