Описание

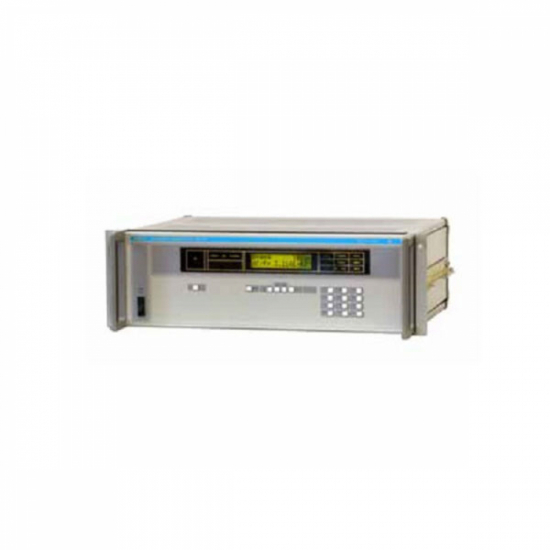

Описание Приемник-компаратор ЧК7-54 предназначен для измерения отклонения частоты высокостабильных кварцевых или квантовых опорных генераторов. Принцип действия прибора основан на измерении приращения (набега) разности фаз во временной области сигналов ШВ, формируемой из опорной частоты встроенного или внешнего генератора, и сигналов эталонной ШВ, формируемой по результатам приема и обработки сигналов СРНС ГЛОНАСС/GPS, с последующим определением относительной погрешности по частоте внешнего генератора в режиме приемника-компаратора или автоматической синхронизации внутреннего опорного рубидиевого генератора в режиме стандарта частоты. Главные особенности ГЛОНАСС-диапазон L1, СТ-код; GPS-диапазон L1, С/А-код Автоматизация процессов измерения и вычисления метрологических характеристик нестабильности частоты Стандарт частоты, автоматически синхронизируемый по сигналам ГЛО-НАСС/GPS Основная и дополнительная шкалы времени Покупая приемник-компаратор ЧК7-54 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.Технические характеристики
Производитель | Кварц |
Модель | ЧК7-54 |
Гарантия | 1 год |
Госреестр | 30795-05 |
Технические условия (ТУ) | ТУ изготовителя |
Межповерочный интервал | 1 год |
Параметры | |
Входные сигналы | 5 МГц, 10 МГц |
Частота выходных синусоидальных сигналов | синусоидальные 1 МГц, 5 МГц, 10 МГц ТТЛ 10 МГц |
Пределы допускаемой относительной погрешности измерения относительной отстройки частоты высокостабильного генератора за 24 часа, не более | ±1·10–12 |
Пределы относительной погрешности по частоте выходных сигналов в режиме слежения за космическими аппаратами ГЛОНАСС/GPS, не более | ±2·10–12 |
Среднеквадратическое значение напряжения выходных сигналов на нагрузке 50 Ом | от 0,5 В до 1,2 В |
Среднеквадратическое относительное двухвыборочное отклонение частоты выходных сигналов через 2 часа после включения при работе от внутреннего опорного генератора | за 1 с, не более 1,5·10–11 за 10 с, не более 6·10–12 за 100 с, не более 3·10–12 |
Параметры сигнала ЧК7-54 на выходе основной и вспомогательной (задержанной) ШВ | период следования импульсов 1 с полярность импульсов положительная длительность импульсов от 10 мкс до 30 мкс амплитуда импульсов на нагрузке 50±5 Ом, не менее 2 В |
Диапазон сдвига вспомогательной ШВ относительно основной ШВ (шаг 10 нс) | от 0 до 999999,99 мкс |
Предел допускаемой погрешности синхронизации основной ШВ с внешней эталонной ШВ | ±30 нс |
Общие данные | |
Условия эксплуа | температура окружающего воздуха от +15°С… до +35°С относительная влажность воздуха при +25°С, не более 95% |
Потребляемая мощность | в режиме прогрева (30 минут) 160 В∙А от источника постоянного тока 110 Вт |
Питание | от сети 220±22 В, 50±1 Гц от источника постоянного тока 27 В |
Глубина | 520 мм |
Ширина | 425 мм |
Высота | 160 мм |
Вес | 15 кг |
Комплект поставки | Приемник-компаратор ЧК7-54 |
Варианты написания в сети Internet | ЧК 7-54, ЧК7 54, ЧК7/54, ЧК/7/54 |
! . | |
