Описание

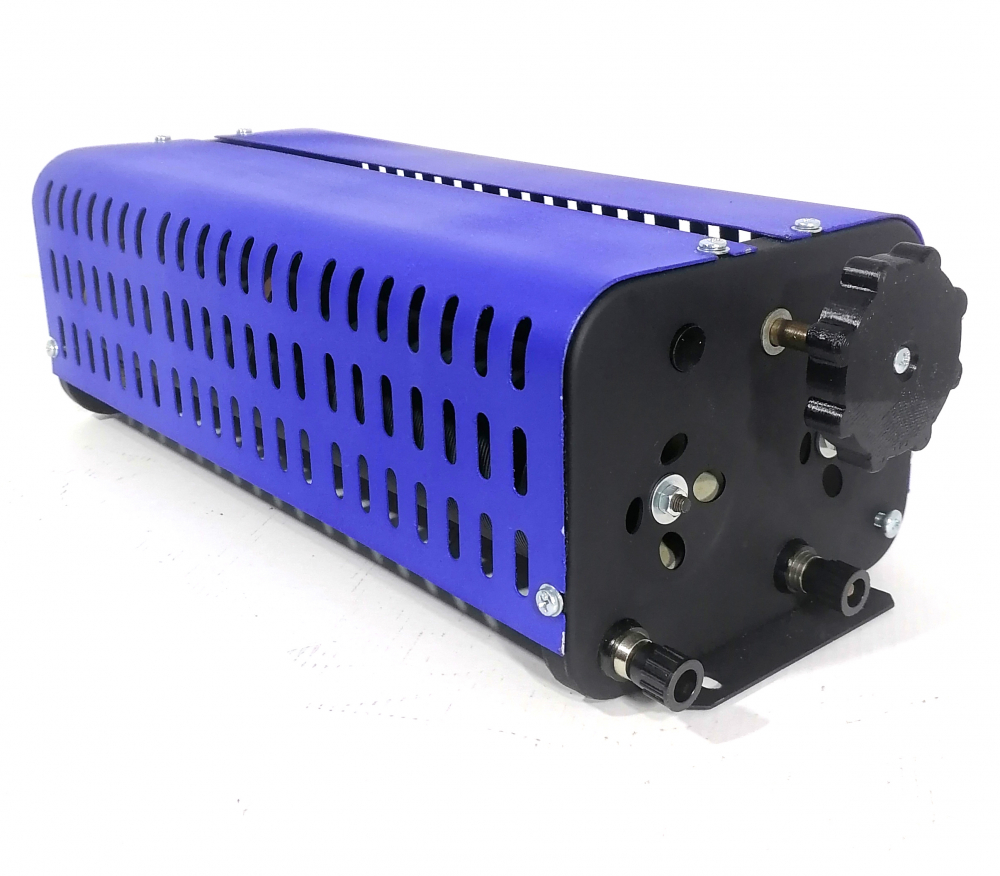

Реостаты сопротивления ползунковые РСП-3-16 предназначены для плавного регулирования силы тока или напряжения в электрических цепях постоянного и переменного тока. Основной частью реостата является проводящий элемент с переменным сопротивлением, выполненный из константановой проволоки, намотанной на фарфоровую трубку. Регулирование сопротивления по линейному закону осуществляется введением в электрическую цепь разного числа витков обмотки при плавном перемещении ползунка с контактными щетками вдоль направляющих, служащих одновременно токоотводами к верхним зажимам реостата. Концы обмоток выведены к нижним зажимам реостата. Передвижение ползунка осуществляется с помощью винтовой пары вручную в реостатах серии РСП. Токоведущие части реостата защищены от случайных прикосновений перфорированными щитками. Корпус реостата имеет заземляющий винт с диаметром резьбы М4. Контактные зажимы реостатов обеспечивают присоединение двух медных проводов сечением 2,5 мм2.
Технические характеристики
|
Производитель
|
Каменец-Подольский электромеханический завод
|
|
Модель
|
РСПС-3-16
|
|
Гарантия
|
1 год
|
|
Величина допустимого тока
|
5,0 А
|
|
Сопротивление проводящего элемента в зависимости от габарита
|
12,5 Ом х2
|
|
Регулируемое напряжение
|
переменного тока частотой 50 Гц не более 500 В
постоянного тока не более 220 В
|
|
Усилие управления (перемещение щеточного контакта) реостатом
|
не более 5 H
|
|
Количество проводящих элементов с переменным сопротивлением
|
1
|
|
Механическая износостойкость
|
число перемещений ползунка 45000
|
|
Степень защиты
|
IР10
|
|
Режим работы
|
продолжительный
|
|
Условия эксплуатации
|
|
|
Высота над уровнем моря
|
не более 1000 м
|
|
Температура окружающей среды
|
от -40°С до +40°С
|
|
Относительная влажность окружающей среды
|
не более 98% при 25°С
|
|
Окружающая среда взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реостата, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию
|
|
|
Отсутствие непосредственного воздействия солнечной радиации
|
|
|
Вибрационные нагрузки при ускорении 0,5g с частотой 1 – 50 Гц
|
|
|
Многократные удары при ускорении 3g с частотой 2 – 20 Гц
|
|
|
Рабочее положение в пространстве – любое, режим работы – продолжительный
|
|
|
По технике безопасности реостаты соответствуют требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75
|
|
|
Реостаты изготовляются в соответствии с ТУ 16-527.197-79
|
|
|
Транспортировать реостаты можно любым видом транспорта в транспортной таре предприятия-изготовителя
|
|
|
Хранить реостаты следует в транспортной таре или без нее, но в упаковке, в закрытом вентилируемом помещении при температуре от 50 до минус 50°С и относительной влажности окружающего воздуха не более 80%. В воздухе помещения не должно быть кислотных и других паров, вредно действующих на материалы, из которых изготовлены реостаты
|
|
|
Резкие колебания температуры и влажности воздуха не допускаются
|
|
|
Гарантийный срок эксплуатации – 2 года. ТУ 16-527.197-79
|
|
|
Глубина
|
170 мм
|
|
Ширина
|
385 мм
|
|
Высота
|
125 мм
|
|
Вес
|
4,8 кг
|
|
Комплект поставки
|
Реостат сопротивления ползунковый спаренный РСПС-3-16
Паспорт
|
|
Варианты написания в сети internet
|
РСПС 3 16, РСПС3-16, РСПС 3/16, РСПС 3-16, РСПС 3/16
|
