Описание

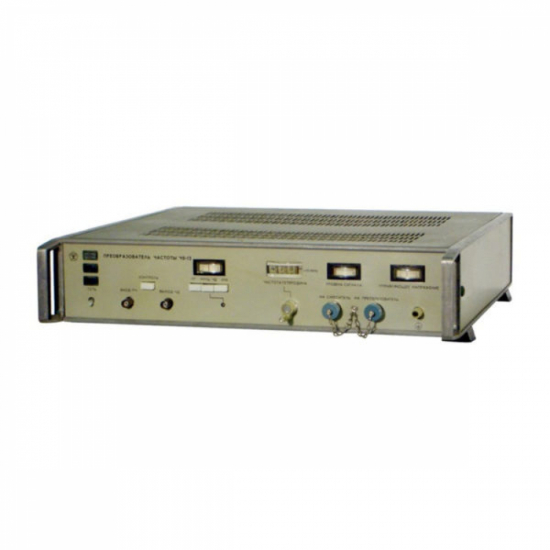

Описание Преобразователь частоты Ч5-13 используется для преобразования непрерывных сигналов частотой 10-70 ГГц в сигналы частотой 3,5-5 ГГц. В комплекте с частотомером Ч3-54 и преобразователем частоты ЯЗЧ-42 обеспечивает измерение среднего значения частоты непрерывных сигналов и несущих частот ИМ-сигналов, что позволяет использовать прибор для калибровки шкал измерительных генераторов, измерения нестабильности частоты, частотной девиации источников СВЧ-сигналов. Возможно измерение девиации частоты в импульсе и от импульса к импульсу, длительности и частоты повторения радиоимпульсов. Погрешность измерения среднего значения частоты синусоидальных сигналов не превышает погрешности частоты опорного кварцевого генератора плюс погрешность из-за дискретности счета частотомера. Принцип действия прибора основан на сравнении частоты входного сигнала с частотой гармоники сигнала встроенного гетеродина, перестраиваемого в диапазоне 3,3-5 ГГц. При непрерывном входном сигнале сличение осуществляется с помощью системы ФАПЧ гетеродина по частоте исследуемого сигнала, работающей на промежуточной частоте 30 МГц. При входном ИМ-сигнале индикация сличения осуществляется по входному сигналу частотного детектора, настроенного на частоту 30 МГц. Прибор удобен в эксплуатации. Имеется световая индикация режима синхронизации и канала преобразования (прямой или зеркальный). Подключение к источникам исследуемых сигналов производится с помощью выносных смесителей. Главные особенности Диапазон преобразования частоты 10 ГГц-70 ГГц Высокая точность преобразования Исследование Покупая преобразователь частоты Ч5-13 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Заменяет Ч1-1Б Ч2-55 ЧК3-43 Ч4-8 Ч4-23 Ч5-16 Ч6-11 Ч6-13 Замена Ч5-16Технические характеристики
Производитель | Меридиан ПО им. С.П. Королева |
Модель | Ч5-13 |
Гарантия | 1 год |
Госреестр | 3440-73 |
Технические условия (ТУ) | ТУ 15.55.43 |
Межповерочный интервал | 1 год |
Параметры | |
Диапазон частот входных сигналов | 10 ГГц-70 ГГц |
Диапазон частот выходного сигнала | 3,3 ГГц-5 ГГц |
Уровень входного сигнала прибора | 0,1мВт-5мВт в диапазоне частот 10 ГГц-37,5 ГГц 0,5мВт-5мВт в диапазоне частот 37,7 ГГц-70 ГГц |
Уровень выходного сигнала | ≥200 мкВт |
Опорная частота | 1МГц; 5МГц |
Полоса удержания | 0,01 % |
Погрешность измерения частоты сигналов | непрерывных δо±1 ед. счета ЭСЧ импульсно-модулированных δо±10кГц/fx(кГц)±10-6 при τи≥10 мкс ±50кГц/fx(кГц)±10-6 при τи≤10 мкс |
Минимальная длительность радиоимпульса | 1 мкс |
Частота следования | 100Гц-10кГц |
Общие данные | |
Условия эксплуатации | температура окружающего воздуха от -10°С… до +50°С относительная влажность до 98% при +40°С |
Потребляемая мощность | 70 В·А |
Питание | от сети переменного тока частотой 50±0,5 Гц, напряжением 220±22 В; частотой 400 +28/-12 Гц, напряжением 115(220)В±5%. |
Глубина | 480 мм |
Ширина | 475 мм |
Высота | 120 мм |
Вес | 18 кг |
Комплект поставки | Преобразователь частоты Ч5-13 |
Варианты написания в сети Internet | Ч 5-13, Ч5 13, Ч5/13 |
! . | |
