Описание

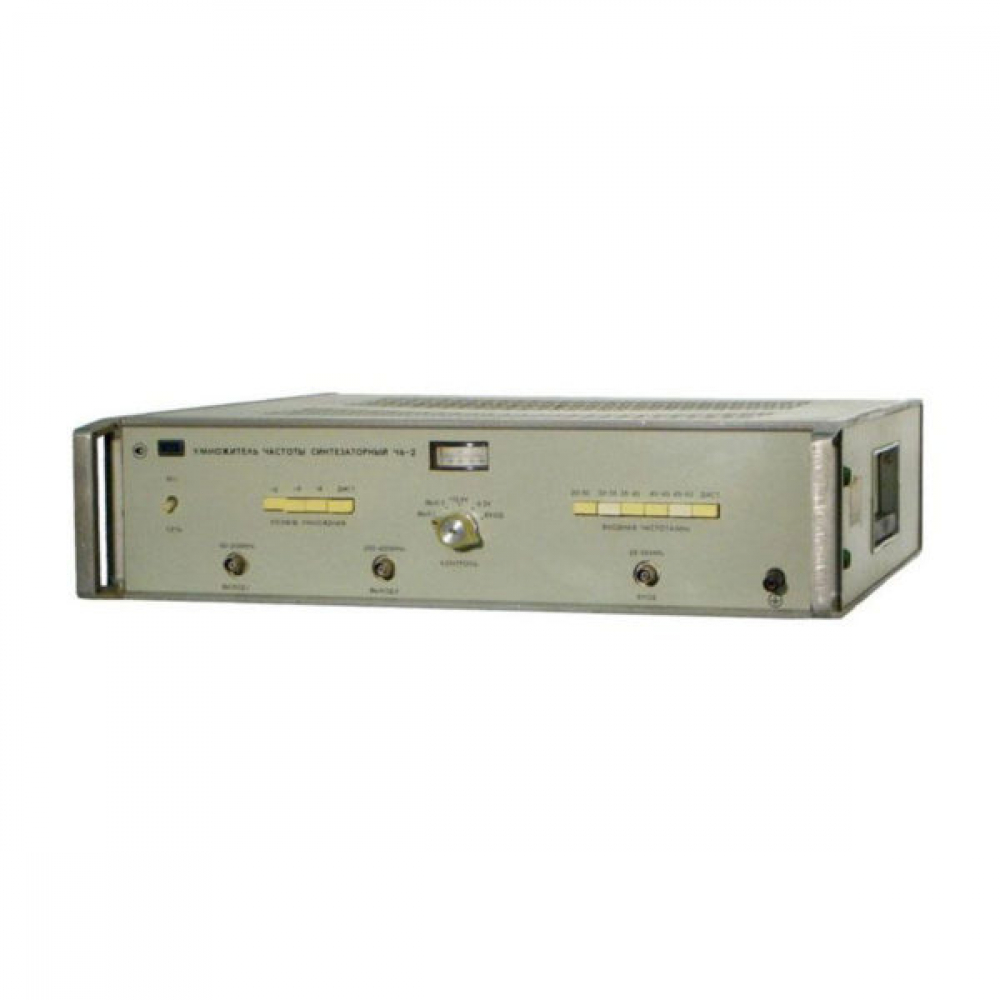

Описание Умножитель частоты синтезаторный Ч6-2 предназначен для получения сетки кварцованных частот, в системах выдачи стандартных частот, когда требуются частоты, кратные частотам опорных кварцевых генераторов. Прибор используется для калибровки шкалы измерительной и связной аппаратуры, выполнения прецизионных измерений спектральных и временных характеристик радиосигналов, произведения настройки узкополосных трактов, дискриминаторов, фазовых детекторов и т. д. Совместим с синтезаторами частот – Ч6-31, Ч6-57 и Ч6-58. Сфера применения: радиолокация, радионавигация, радиоастрономия, системы синхронизации СВЧ диапазона. Конструктивное исполнение – все узлы выполнены на полупроводниковых приборах. Ч6-2 имеет дистанционное управление режимами работы. В комплекте с другими приборами Ч6-2 является высококачественным генератором стимулов для систем автоматического контроля, в которых проверяемые тракты контролируемого оборудования возбуждаются сигналами с известными амплитудой, частотой и фазой. Главные особенности Дистанционное управление режимами работы Покупая умножитель частоты синтезаторный Ч6-2 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Заменяет Ч0-3 Ч1-10 Ч1-20 Замена Ч6-71Технические характеристики
Производитель | Меридиан (ПО им. С.П. Королева) |
Модель | Ч6-2 |
Гарантия | 1 год |
Госреестр | 3212-72 |
Технические условия (ТУ) | ЕЭ 2.208.192; ГОСТ 9763-67; 22261-76 |
Межповерочный интервал | 1 год |
Параметры | |
Диапазон частот | входные сигналы от 25 МГц до 50 МГц выходные сигналы от 50 МГц до 400 МГц |
Коэффициенты умножения частоты сигнала синусоидальной формы | 2; 4; 8 |
Напряжение входного сигнала | от 0,3 В до 1 В |
Напряжение выходного сигнала на нагрузке 50 Ом | частоте от 50 МГц до 200 МГц 0,5 В±2 дБ при частоте от 200 МГц до 400 МГц, не менее 0,1 В |
Длительность переходных процессов при дистанционном управлении | 1 мс |
Ослабление спектральных составляющих с частотами | кратными частоте выходного сигнала 18 дБ не кратными частоте выходного сигнала от 50 дБ до 60 дБ |
Отношение мощности выходного сигнала к мощности амплитудных шумов в полосе 1 кГц при отстройке от несущей на 1 кГц | 50 дБ |
Кратковременная нестабильность частоты выходного сигнала за 10 мкс | 5·10-8 |
Общие данные | |
Условия эксплуатации | температура окружающего воздуха от +5°С… до +40°С относительная влажность при +30°С до 95% |
Потребляемая мощность | 30 В·А |
Питание | 220±22 В, 50±0,5 Гц |
Глубина | 480 мм |
Ширина | 475 мм |
Высота | 120 мм |
Вес | 18 кг |
Комплект поставки | Умножитель частоты синтезаторный Ч6-2 |
Варианты написания в сети Internet | Ч 6-2, Ч6 2, Ч6/2 |
! . | |
