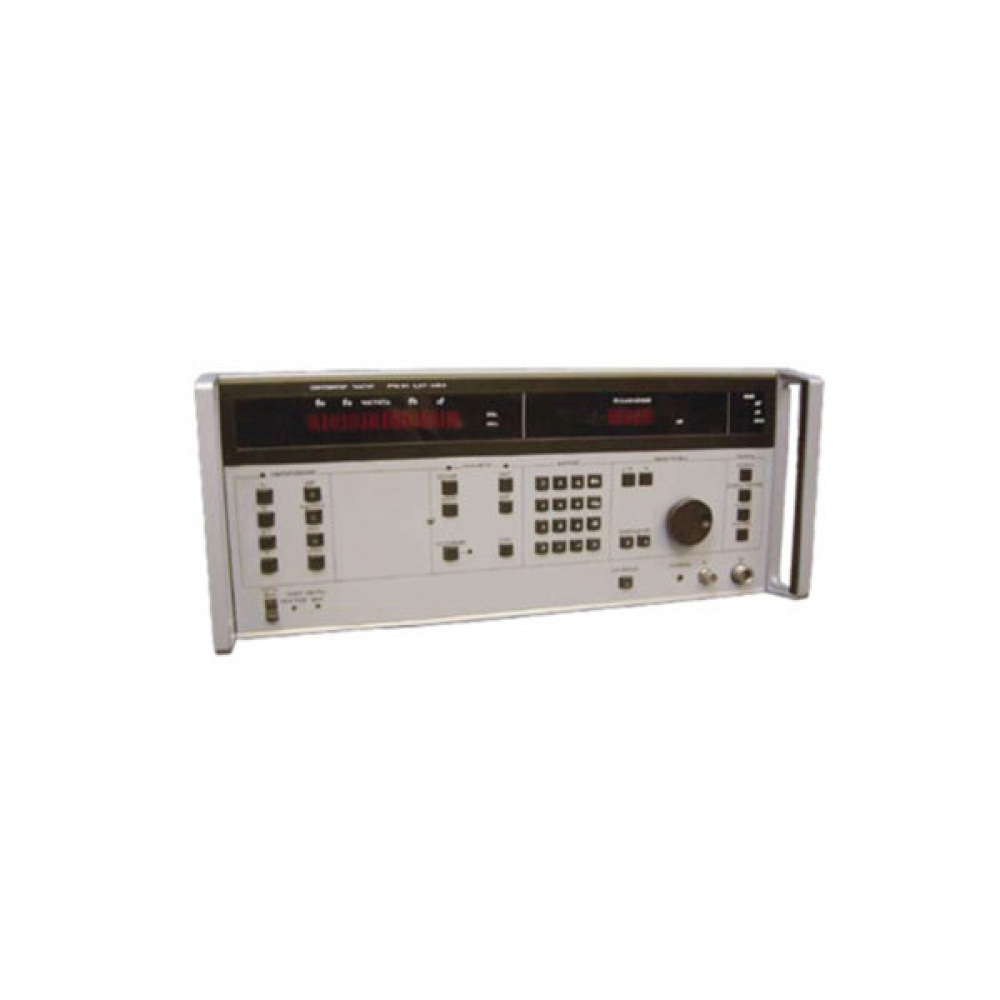

Описание Синтезатор частот РЧ6-01 предназначен для генерирования высокостабильных по частоте электрических сигналов и калиброванных по мощности электрических колебаний с регулируемой выходной мощностью. Прибор может быть использован для осуществления контролирования показателей устройств, поверки радиоизмерительной аппаратуры, измерения параметров компонентов и в качестве высокостабильных по частоте гетеродинов для проведения научных исследований. РЧ6-01 обладает дистанционным управлением показателей сигнала, а также режимами функционирования через КОП. Его можно эксплуатировать также как источник сигналов как в стационарных, также и в подвижных автоматизированных измерительных комплексах, которые не требуют работы на ходу. Покупая синтезатор частот РЧ6-01 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Заменяет Ч6-73 Замена Г7М-04 Г7М-04/1 Г7М-04/4Технические характеристики
Производитель | Меридиан (ПО им. С.П. Королева) |
Модель | РЧ6-01 |
Гарантия | 1 год |
Госреестр | Внесен |
Технические условия (ТУ) | ЕЭ2.206.519 |
Межповерочный интервал | 1 год |
Параметры | |
Диапазон выходных частот | от 1,07 ГГц до 4 ГГц |
Дискретность установки частоты (с внешним синтезатором) | 5 кГц (1 Гц) |
Нестабильность по частоте за 24 часа | ±5·10-10∙f |
Пределы относительной погрешности по частоте за 1 год | 3·10-7∙f |
Мощность выходного сигнала, не менее | 5 мВт |
Пределы коррекции частоты внутреннего кварцевого генератора, не менее | ±4·10-7 |
Относительная погрешность по частоте выходного сигнала внутреннего кварцевого генератора при выпуске | ±10-8 |
Относительный уровень гармонических составляющих в спектре выходного сигнала, не более | 25 дБ |
Относительный уровень гармонических составляющих в полосе частот прибора | при отстройках от несущей более 500 кГц, не более 60 дБ при отстройках от несущей от 100 кГц до 500 кГц, не более 40 дБ |
Ослабление | побочных составляющих 60 дБ выходного сигнала через 0,1 дБ от 0 до 30 дБ |
Пределы основной погрешности ослабления аттенюатора | от 1 дБ до 4 дБ |
Относительная спектральная плотность мощности фазовых шумов | при отстройке 80 Гц (-46) дБ/Гц при отстройке 20 кГц (-75) дБ/Гц при отстройке 100 кГц (-90) дБ/Гц |
Относительный уровень составляющих в спектре выходного сигнала, отстоящих от несущей на величины, кратные частоте сети питания, не более | 30 дБ |
Мощность выходного сигнала при установленном ослаблении внутреннего аттенюатора 0 дБ, не менее | 10 дБ |
Неравномерность мощности в диапазоне частот при установленном ослаблении внутреннего аттенюатора 0 дБ | ±1,5 дБ |
Частотная зависимость коэффициента деления мощности ответвителя направленного | ±0,5 дБ |
Общие данные | |
Наработка на отказ прибора | 3 000 часов |
Условия эксплуатации | температура окружающего воздуха от +5°С… до +40°С относительная влажность при +25°С до 98% атмосферное пониженное давление 60 кПа |
Потребляемая мощность | 250 В·А |
Питание | 220±22 В, 50 Гц |
Глубина | 592 мм |
Ширина | 488 мм |
Высота | 213 мм |
Вес | 42 кг |
Комплект поставки | Синтезатор частот РЧ6-01 |
Варианты написания в сети Internet | РЧ6 01, РЧ 6-01, РЧ6/01, Р Ч6-01, РЧ/6/01 |
! . | |
