Описание

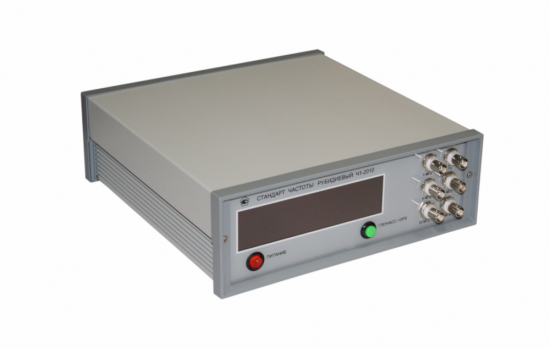

Стандарт частоты рубидиевый Ч1-2010 с ГНСС (ГЛОНАСС/GPS)
Статус поставки: Официальный представитель завода — ООО «МК Зенит-Электро». Прибор имеет первичную заводскую поверку.
Назначение:
Высокостабильный источник опорной частоты для телекоммуникаций, радиоэлектроники и метрологии. Используется как эталон при поверке оборудования и как переносной хранитель частоты в полевых условиях.
Ключевые особенности:
-
Точность: Принцип действия — автоподстройка кварцевого генератора по атомному резонансу рубидия (Rb⁸⁷).
-
Синхронизация: Встроенный приемник ГЛОНАСС/GPS для коррекции частоты. Алгоритм адаптивной подстройки (сначала быстрый захват с τ=10 мин, затем режим сверхстабильности с τ=9 часов).
-
Память: Энергонезависимое хранение результатов сличений и даты последней суточной синхронизации по ГНСС.
-
Конструкция: Модульная, в прочном корпусе. Наличие аккумулятора для автономной работы.
-
Выходные сигналы:
-
10 МГц и 5 МГц: от 0 до 8 выходов.
-
1 МГц и 1 Гц: от 0 до 1 выхода.
(Количество уточняется при заказе).
-
-
ПО: Не требуется (управление с передней панели).
Почему «МК Зенит-Электро»?
Прямые поставки с завода гарантируют оригинальное происхождение прибора, наличие заводской документации и официальной первичной поверки.
Метрологические и технические характеристики
Таблица 1
|
№ |
Наименование характеристики |
Пределы допускаемой погрешности, величина, характеристика параметра |
|
1. |
Номинальные значения частот выходных сигналов |
10 МГц,
5 МГц,
1 МГц
1 Гц |
|
2. |
Среднеквадратическое значение напряжения выходного сигнала частотой 10, 5 и 1 МГц на нагрузке (50 ± 2) Ом |
1 ± 0,2 В |
|
3. |
Амплитуда импульсов выходного сигнала частотой 1 Гц на нагрузке (50 ± 2) Ом |
Не менее 2,5 В |
|
4. |
Пределы допускаемой относительной погрешности сигнала по частоте за 1 год, в автономном режиме работы, не более |
± 6´10-10 |
|
5. |
Пределы допускаемого относительного среднего (систематического) изменения частоты в автономном режиме работы (при отсутствии синхронизации по сигналам ГНСС), за сутки, не более за месяц, не более |
± 1,5´10-12
± 5´10-11 |
|
6. |
Пределы допускаемой относительной погрешности воспроизведения частоты от включения к включению без синхронизации по сигналам ГНСС, не более: |
2´10-11 24 часа выкл., 1 час вкл. |
|
7. |
Нестабильность частоты как в автономном режиме, так и в режиме синхронизации (после 24 часов синхронизации) по сигналам ГНСС (среднеквадратическое относительное двухвыборочное отклонение частоты) выходного сигнала при изменении температуры окружающей среды в пределах ± 1°С в любой точке диапазона рабочих температур не более:
за время измерения 1 с |
2´10-11 |
|
за время измерения 10 с |
1´10-11 |
|
|
за время измерения 100 с |
2´10-12 |
|
|
за время измерения 1 час |
2´10-12 |
|
|
за время измерения 1 сутки |
5´10-12 |
|
|
8. |
Пределы допускаемой относительной погрешности по частоте при работе в режиме синхронизации по сигналам ГНСС
через 1 час 10 минут после включения: |
± 1´10-10 |
|
|
через 2 часа после включения: через 4 часа после включения: через 8 часов после включения: через 24 часа после включения: (достигнутое значение частоты после синхронизации в течение не менее 24 часов сохраняется в выключенном приборе и воспроизводится при включении) |
± 3´10-11
± 2´10-11
± 1´10-11
± 5´10-12 |
|
9. |
Пределы допускаемой относительной погрешности по частоте за 30 суток в автономном режиме после синхронизации по сигналам ГНСС в течение 24 часов в нормальных условиях, не более |
± 5´10-11 |
|
10. |
Пределы допускаемой относительной погрешности по частоте за 30 суток в автономном режиме после синхронизации по сигналам ГНСС в течение 24 часов в диапазоне рабочих температур, не более |
± 1´10-10 |
|
11. |
Пределы абсолютной погрешности привязки фронта выходного импульса частотой 1 Гц, выдаваемой прибором, по отношению к шкале времени UTC(SU), к шкале системного времени ГЛОНАСС, к шкале системного времени GPS, в режиме синхронизации по сигналам ГНСС после синхронизации по сигналам ГНСС не менее 2 часов в диапазоне рабочих температур, не более |
± 1 мкс |
|
12. |
Значение температурного коэффициента частоты по абсолютной величине, не более |
2,2´10-12 (1/°С) |
|
13. |
Время прогрева в автономном режиме, не менее |
1 часа |
|
14. |
Ослабление гармонических составляющих в выходном сигнале 10, 5 и 1 МГц не менее |
30 дБ |
|
15. |
Напряжение питания |
от 11 до 15 В |
|
16. |
Ток потребления при номинальном напряжении питания, в режиме прогрева не превышает |
5 А |
|
17. |
|
