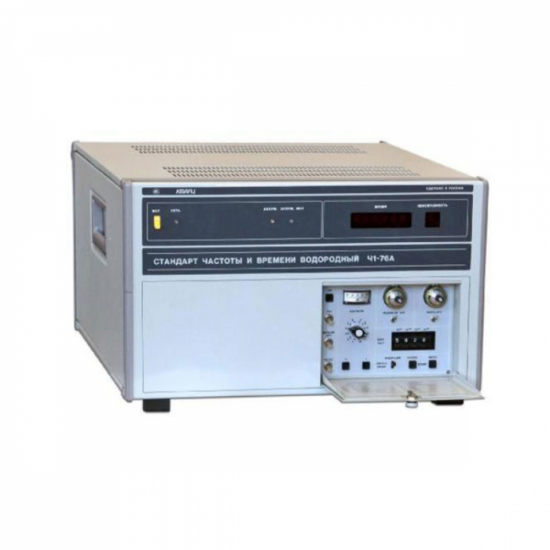

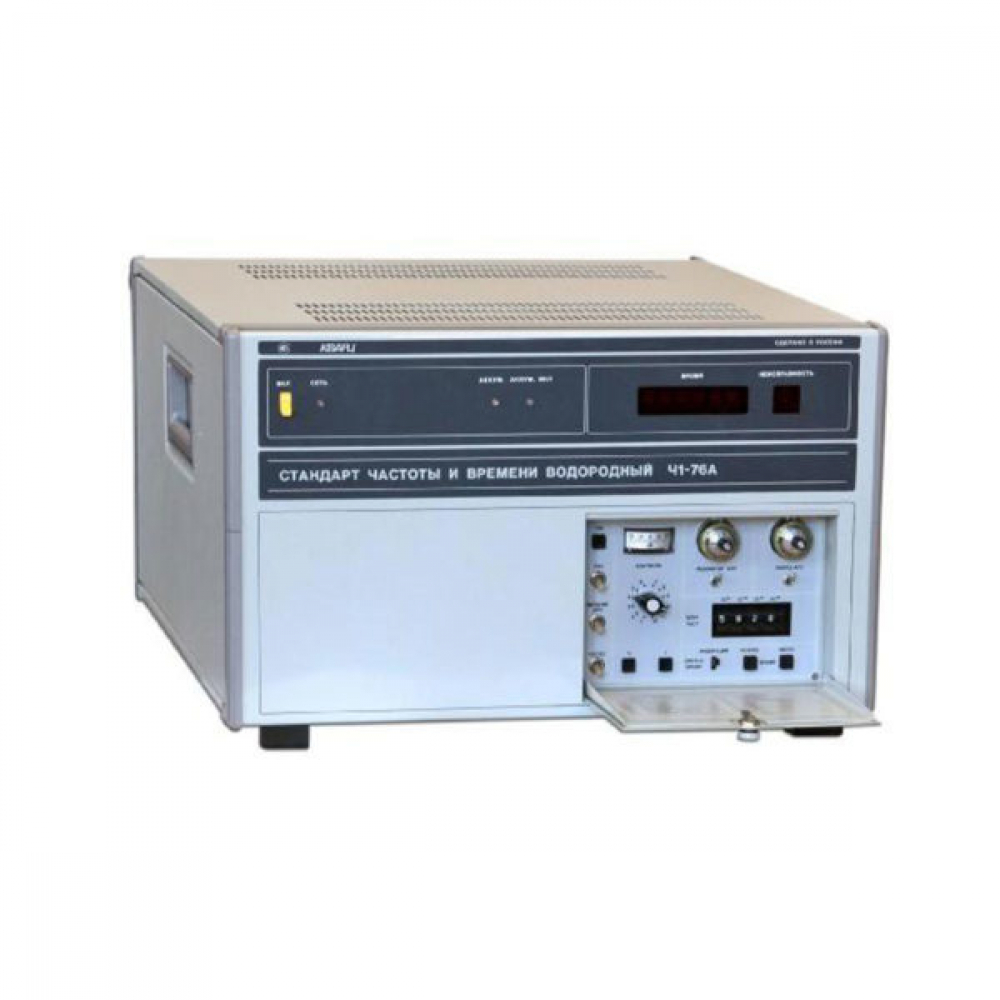

Описание Стандарт частоты и времени водородный Ч1-76А предназначен для работы в качестве источника высокостабильных, высокоточных, спектрально-чистых сигналов. Прибор применяется в национальных службах времени и частоты, наземных пунктах слежения и управления спутниковых радионавигационных систем, научных исследованиях. Используются в качестве транспортируемых часов, а также как образцовое средство измерения для поверки генераторов. Принцип действия Ч1-76А основан на стабилизации частоты кварцевого генератора по частоте электромагнитного излучения атома водорода при переходе его из одного квантового состояния в другое. Главные особенности Компактный, легкий прибор Высокая кратковременная и долговременная стабильность частоты 1·10–14 за 1 сутки, 1,5·10–12 за 1 с. Покупая стандарт частоты и времени водородный Ч1-76А в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Техническая документация Ч1-76А Описание типа СИТехнические характеристики
Производитель | Кварц |
Модель | Ч1-76А |
Гарантия | 1 год |
Госреестр | 23671-14 |
Технические условия (ТУ) | ТУ изготовителя |
Межповерочный интервал | 1 год |
Параметры | |
Частота выходных сигналов (синусоидальные) | 5 МГц |
Частота сигналов времени (импульсные) | 1 Гц |
Эффективное значение напряжения выходного сигнала 5 МГц на нагрузке 50 Ом | от 0,8 В до 1,2 В |
Относительная погрешность по частоте, не более | 1,5∙10-12 |
Среднеквадратическое значение напряжения выходных сигналов частотой 5 МГц на нагрузке 50 Ом | 1±0,2 В |
Нестабильность частоты выходного сигнала 5 МГц при времени измерения | 1 с, не более 1,5·10-12 10 с, не более 5·10-13 100 с, не более 2·10-13 1000 с, не более 5·10-14 1 ч, не более 3·10-14 24 ч. не более 10-14 |
Температура окружающего воздуха для поддержки нестабильности частоты для за интервалы времени больше 100 с | ±1°С |
Относительное среднее (систематическое) изменение частоты за 1 сутки, не более | 3∙10-15 |
Пределы допустимой относительной погрешности воспроизведения частоты, не более | 2∙10-13 |
Дополнительное относительное изменение частоты при изменении окружающей температуры на 1°С (ТКЧ) в интервале рабочих температур, не более | 2∙10-14 |
Разрешающая способность корректора частоты в диапазоне перестройки 10-10 (как вручную с передней панели, так и дистанционно по каналу КОП) 10-14 | |
Пределы допустимой погрешности синхронизации импульсным сигналом частотой 1 Гц, не более | ±200 нс |
Ослабление гармонических составляющих в выходном сигнале 5 МГц, не менее | 30 дБ |
Уровень фазовых шумов в одной боковой полосе | при отстройке 10 Гц – 110 дБ/Гц при отстройке 100 Гц – 125 дБ/Гц при отстройке 1 кГц; 10 кГц – 150 дБ/Гц |
Параметры сигналов | частота импульсов положительной полярности 1 Гц амплитуда импульсов положительной полярности, не менее 2,5 В длительность импульсов от 10 мкс до 20 мкс длительность фронта, не более 30 нс |
Общие данные | |
Средняя наработка на отказ, не менее | 9 000 часов |
Условия эксплуатации | температура окружающего воздуха от +5°С… до +40°С относительная влажность при +25°С до 80% атмосферное давление от 84 кПа до 106 кПа климатическое исполнение, умеренный и холодный климат (УХЛ) |
Потребляемая мощность | от сети переменного тока 140 В∙А от источника постоянного тока 27 В 90 Вт |
Питание | 220±22 В; 220±11 В; 115±6 В; 50±1 Гц; 400 Гц |
Глубина | 555 мм |
Ширина | 480 мм |
Высота | 280 мм |
Вес | 51 кг |
Комплект поставки | Стандарт частоты и времени водородный Ч1-76А |
Варианты написания в сети Internet | Ч 1-76А, Ч1 76А, Ч1/76А, Ч1/76/А, Ч1-76-А |
! . | |
