Описание

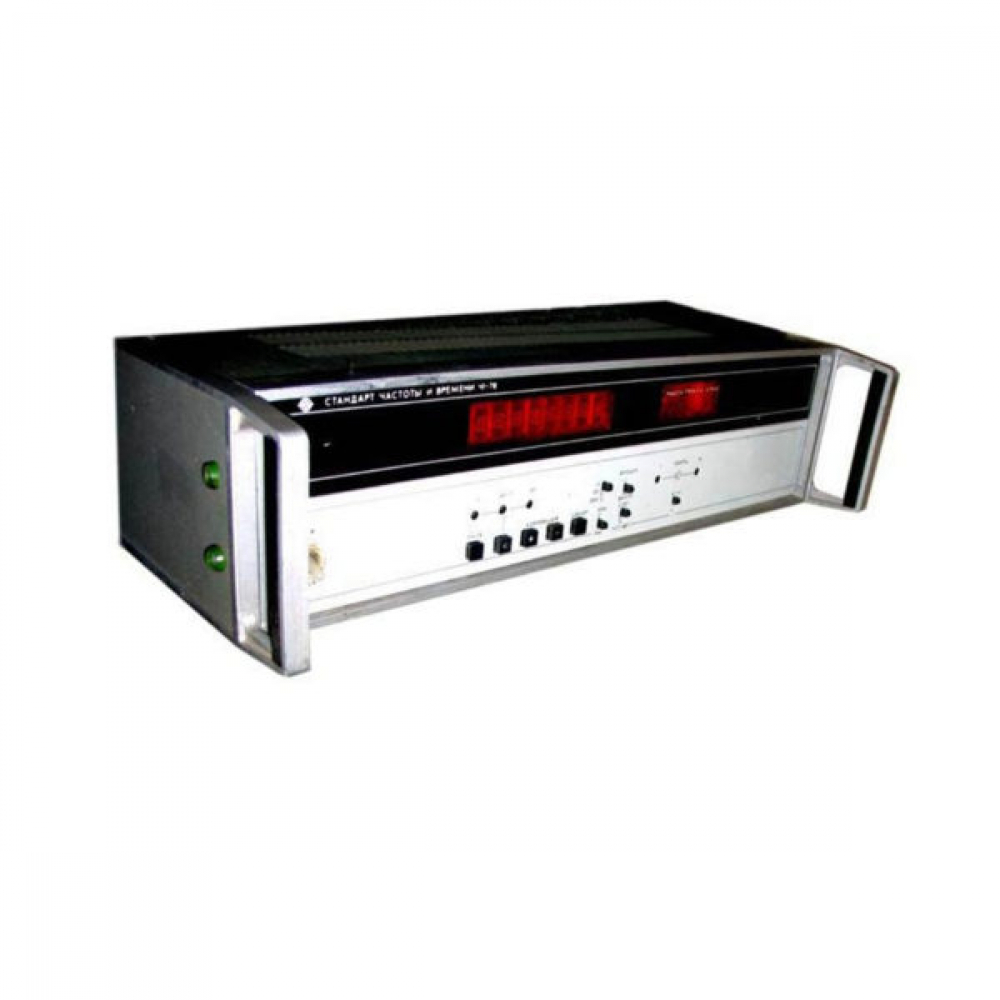

Описание Стандарт частоты и времени Ч1-78 предназначен для поверки кварцевых генераторов, хранения, выдачи и измерения образцовых частот и сигналов времени. Прибор может применяться в поверочных лабораториях, эталонах частоты и времени. Рубидиевый стандарт частоты и времени Ч1-78 – это прежде всего компактное рабочее место для поверки и калибровки кварцевых генераторов. Выполнен в виде переносного бесфутлярного прибора. Измеряет и индицирует на табло отклонение по частоте и времени внешних сигналов 5 МГц и 1 с. На лицевой панели располагаются цифровой индикатор, органы управления прибором и световая индикация, с помощью которой осуществляется визуальный контроль за работой прибора. Для поверки и калибровки кварцевых генераторов с помощью Ч1-78 не требуется дополнительных приборов. При подключении к стандарту калибруемого кварцевого генератора частотой 5 МГц на табло появляется отображение относительной погрешности по частоте кварцевого генератора. Принцип действия основан на синхронизации частоты кварцевого генератора 5 МГц по линии резонансного поглощения в атомах щелочного металла Rb87 с помощью системы автоподстройки. Покупая стандарт частоты и времени Ч1-78 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Замена Ч1-81/3Технические характеристики
Производитель | ННИПИ Кварц |
Модель | Ч1-78 |
Гарантия | 1 год |
Госреестр | 11074-90 |
Технические условия (ТУ) | ЕЭ2.721.676 ТУ |
Межповерочный интервал | 1 год |
Параметры | |
Частота выходных сигналов | 5,1 МГц; 100 кГц; 1 Гц |
Относительная погрешность по частоте при выпуске | ±2∙10-11 |
Относительное систематическое изменение частоты за 1 месяц после 24 часа прогрева | вариант А ±10-11 вариант Б ±3∙10-11 |
Среднеквадратическое относительное отклонение частоты | за 1 с 7∙10-12 за 10 с 3∙10-12 |
Среднее значение температурного коэффициента частоты | ±8∙10-13/° С |
Дрейф частоты за 1 месяц | ±10-12 |
Нестабильность частоты за 24 часа | 10-12 |
Среднеквадратическая погрешность измерения относительного отклонения частоты внешнего сигнала 5 МГц от частоты сигнала, выдаваемого прибором | за 1 с 1,4∙10-11 за 10 с и 100 с 1,4∙10-12 |
Прибор обеспечивает сигнал ШВ с дискретностью задержки | 0,1 мкс |
Погрешность синхронизации ШВ | ±0,1 мкс |
Погрешность измерения сдвига внешней ШВ относительной ШВ, выдаваемой прибором | ±0,1 мкс |
Максимальное измеряемое отклонение частоты | 10-6 |
Общие данные | |
При отключении напряжения сети блок питания обеспечивает автоматический переход на роботу от внешнего источника напряжением | 27±3 В |
Потребляемая мощность | 43 В∙А ( от источника переменного тока) 35 Вт (от источника постоянного тока) |
Питание | 220 В, 50 Гц ( от источника переменного тока) 27±3 В (от источника постоянного тока) |
Глубина | 480 мм |
Ширина | 475 мм |
Высота | 133 мм |
Вес | 17 кг |
Комплект поставки | Стандарт частоты и времени Ч1-78 |
Варианты написания в сети Internet | Ч 1-78, Ч1 78, Ч1/78 |
! . | |
