Описание

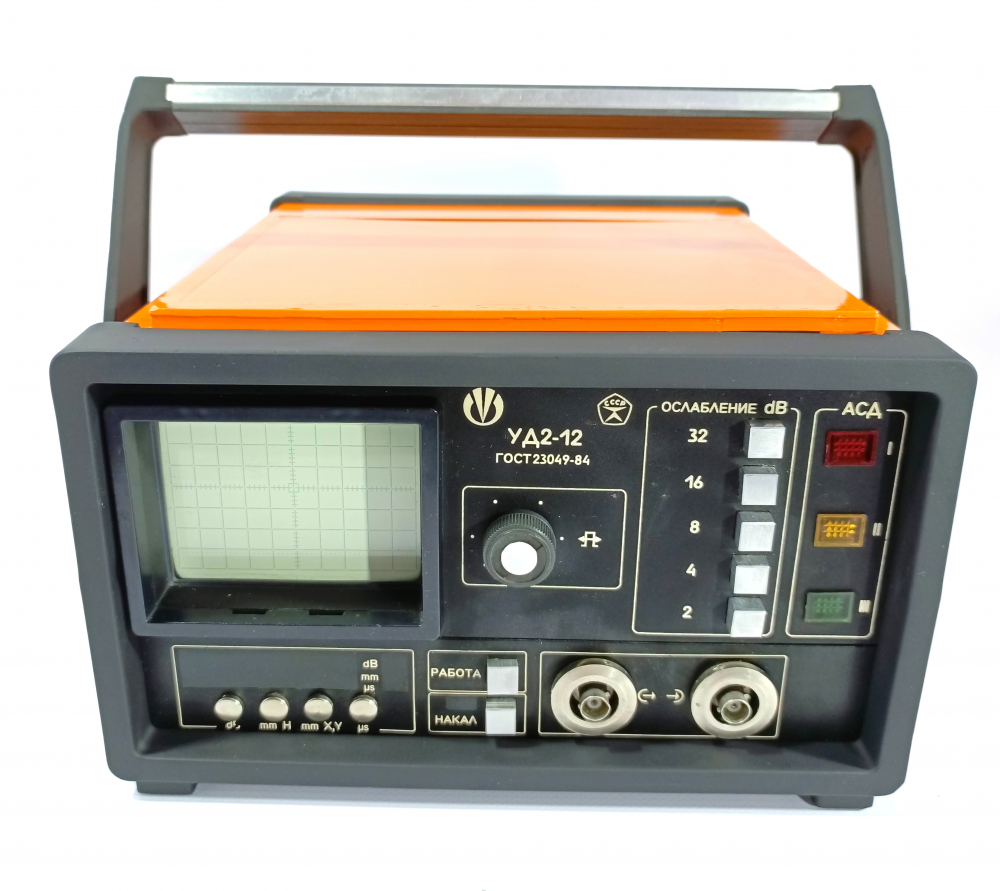

Ультразвуковой дефектоскоп УД2-12 предназначен для контроля продукции на наличие дефектов измерение глубины и координат их залегания, измерение отношений амплитуд сигналов от дефектов.
Дефектоскоп УД2-12 используется для ручного контроля эхо-теневым и зеркально-теневым методом, может применяться в малоканальных установках механизированного контроля. Выявляет дефекты типа нарушения сплошности и однородности в сварных соединениях, материалах, полуфабрикатах и готовых изделиях.
Эксплуатация прибора
Дефектоскоп сохраняет работоспособность при контроле материалов и изделий со скоростями распространения продольных ультразвуковых колебаний (УЗК) в диапазоне от 2240 до 6700 м/с, при этом допустимое значение затухания продольных УЗК в материалах определяется глубиной залегания, размерами и ориентацией дефектов и не должно превышать 3,9 дБ/см на частоте 2,5 MHz, шероховатостью поверхности Rz не более 250 мкм и радиусом кривизны не менее 100 мм при Ra 2,5 мкм.
Соответствие стандартам
По эксплуатационной законченности прибор относится к изделиям 3-го порядка по ГОСТ 12997-84. По функциональному назначению — ко 2-й группе УЗД, по конструктивному исполнению — к переносным, по степени участия оператора в процессе контроля — к ручным УЗД по ГОСТ 23049-84.
По устойчивости к воздействию внешней среды соответствует исполнению 2.1. по ГОСТ 23049-84. Дефектоскоп также пригоден для эксплуатации в условиях ТС 4.2 и ТВ 4.1 по ГОСТ 15150-69. По устойчивости к воздействию атмосферного давления относится к группе исполнения Р1 по ГОСТ 12997-84. В зависимости от воздействия агрессивных и взрывоопасных сред дефектоскоп является обыкновенным по ГОСТ 23049-84.
По устойчивости к механическим воздействиям является виброустойчивым по ГОСТ23049-84. По защищенности от проникновения твёрдых тел и воды внутрь изделий соответствует степени защиты IP30 по ГОСТ 14254-80.
8,4 кг
Вес прибора
Особенности

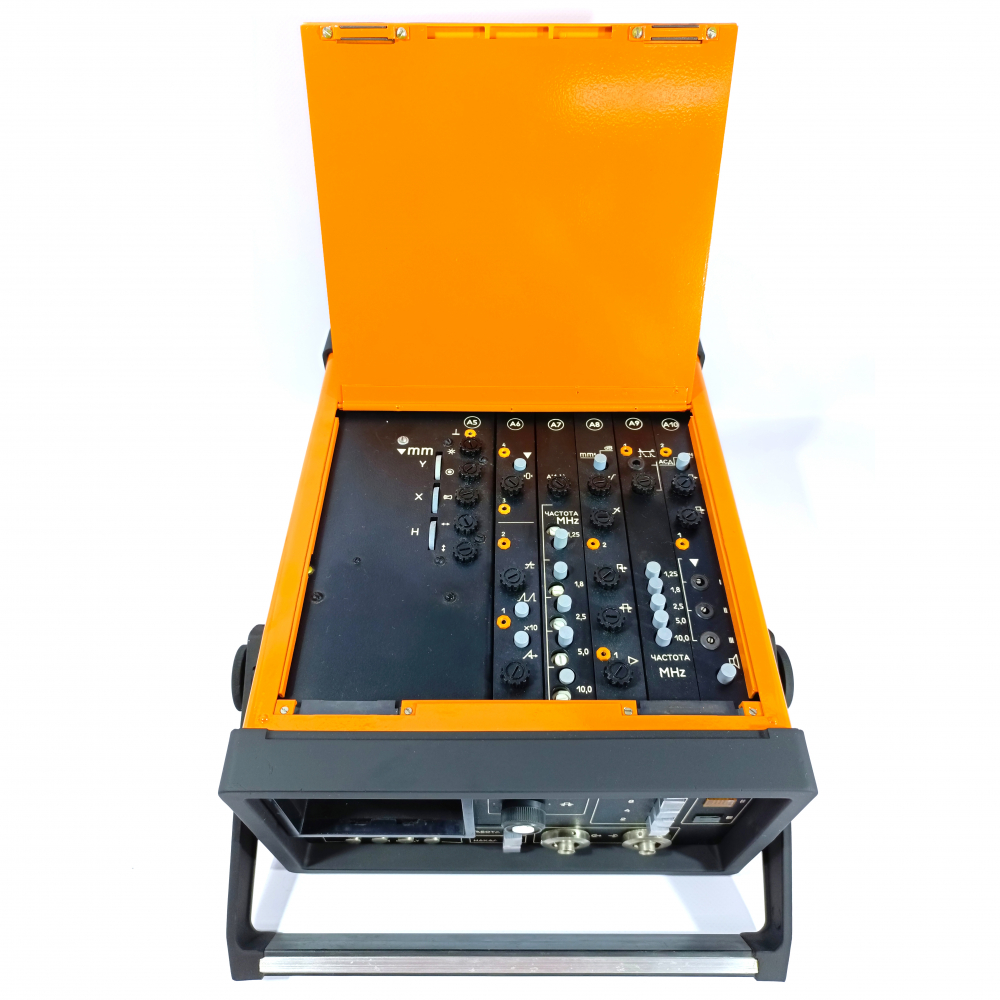

- индикация зоны и формы напряжения временной регулировки чувствительности (ВРЧ) на экране электронно-лучевой трубки;
- настройка импульсной части дефектоскопа по встроенному цифровому индикатору;
- индикация изменения амплитуды сигнала в децибелах на цифровом табло;
- регулировка амплитуды сигнала генератора с сохранением спектра;
- компенсированная отсечка шумов с сохранением информации, содержащейся ниже уровня отсечки;
- измерение координат и глубины залегания дефектов без нормирования амплитуды сигналов;
- подключение внешних устройств для регистрации аналогового сигнала;
Комплектация
- УД2-12 — измерительный блок;
- комплект датчиков;
- комплект ЗИП
- свидетельство о поверке;
- техническое описание;
- паспорт.
| Номинальные частоты |
1,25; 1,8; 2,5; 5,0; 10,0 МГц |
|---|---|
| Диапазон зоны контроля при работе с преобразователями: | |
| – прямыми |
5 ÷ 400 мм |
| – раздельно-совмещёнными |
1 ÷ 30 мм |
| – наклонными |
1 ÷ 50 мм |
| Диапазон толщин контролируемого материала, по стали |
от 1 до 999 мм по цифровому индикатору от 1 до 5000 мм по экрану ЭЛТ |
| Предел допускаемой основной абсолютной погрешности измерения отношения амплитуд сигналов на входе приёмника дефектоскопа по цифровому индикатору на частотах 1,25; 1,8; 2,5; 5,0 МГц |
±(0,2+0,03N) дБ где N — номинальное значение измеряемой величины |
| Предел допускаемой основной абсолютной погрешности измерения дефектоскопом временного интервала, не более |
±(0,2+0,01Т) мкс где Т — интервал |
| Длительность развёртки |
15...1500 м/с |
| Абсолютная чувствительность на частоте 1,25 МГц, не менее |
100 дБ |
| Неравномерность выравнивания амплитуд сигналов в диапазоне зоны контроля |
6 дБ |
| Рабочая часть экрана ЭЛТ |
60×80 мм |

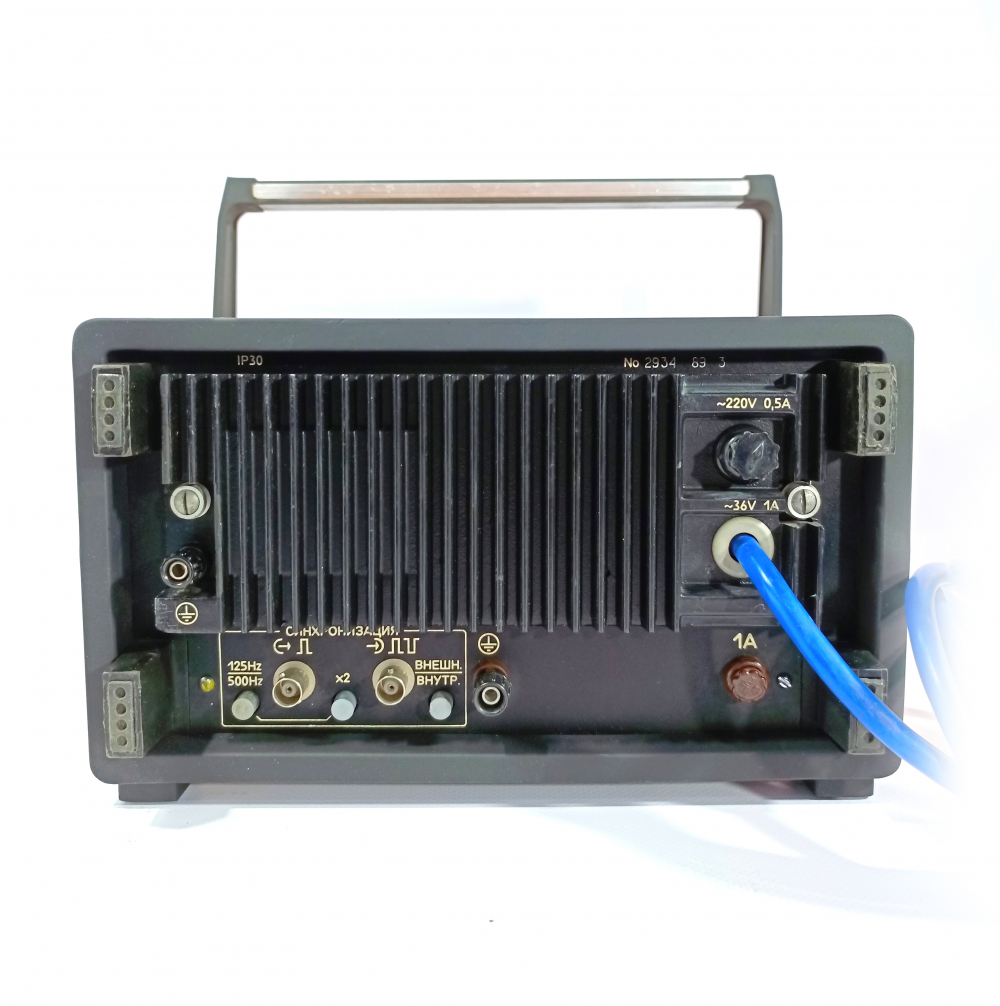

| Питание: | |
| – от сети переменного тока частотой 50Hz |
220; 36; 24 В |
| – от аккумуляторной батареи |
12 В |
| Время непрерывной работы от аккумуляторной батареи |
8 часов |
| Степень защиты корпуса |
IP30 |
| Габаритные размеры |
170×280×350 мм |
| Масса с аккумуляторной батареей |
8,4 кг |
| Диапазон рабочих температур |
от -10 до +50 °С |
Файлы
На нашем сайте вы можете скачать инструкцию, паспорт, формуляр и руководство по эксплуатации для оборудования УД2-12 Ультразвуковой дефектоскоп. В документации может содержаться много полезной информации, такой как масса, габариты, содержание драгметаллов, принципиальная схема для ремонта и настройки прибора УД2-12 Ультразвуковой дефектоскоп. Некоторая документация содержит описание типа и методику поверки.
