Описание

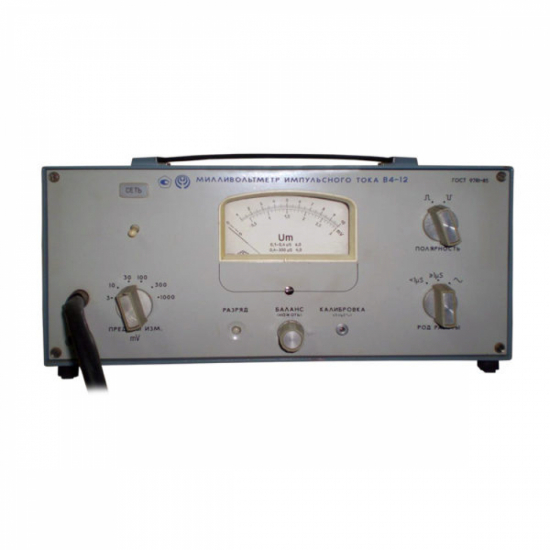

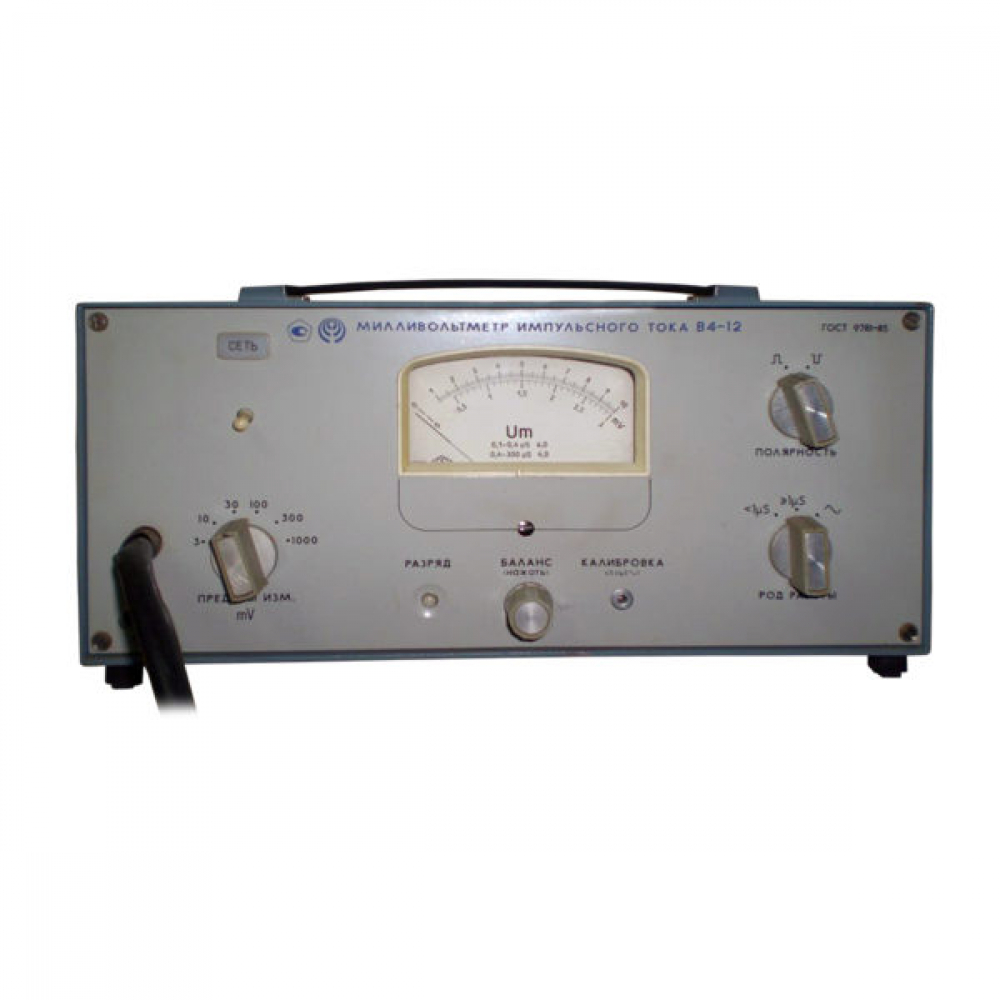

Описание В4-12 измеряет амплитуды видеоимпульсов прямоугольной формы обеих полярностей с отсчетом значений амплитуд от линии среднего значения, а также амплитуды синусоидальных напряжений. Применяется при исследовании параметров полупроводниковых приборов, при измерениях амплитуды коротких импульсов, параметров радио- и телевизионных станций, для поверки и наладки вольтметров, импульсных генераторов, генераторов стандартных сигналов, а также при измерениях напряжений переменного тока ч лабораторных, производственных и жестких условиях эксплуатации. Конструкция входного устройства позволяет измерять импульсные напряжения с крутыми фронтами малой длительности в несогласованных цепях и коаксиальных трактах. Покупая В4-12 милливольтметр импульсного тока в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.
Технические характеристики
|
Производитель
|
Завод РИАП
|
|
Модель
|
В4-12
|
|
Гарантия
|
1 год
|
|
Технические условия (ТУ)
|
ТУ изготовителя
|
|
Госреестр
|
3380-72
|
|
Межповерочный интервал
|
1 год
|
|
Диапазон измерения амплитуды видеоимпульсов и синусоидальных напряжений
|
1 мВ – 1000 мВ
1 В – 100 В (с внешним делителем)
|
|
Поддиапазоны
|
3 мВ
10 мВ
30 мВ
100 мВ
300 мВ
1000 мВ
|
|
Параметры видеоимпульсов
|
длительность (т): 0,1 мкс – 300 мкс
частота повторения: 50 Гц – 100 кГц
скважность Q: не менее 2
|
|
Погрешность измерения амплитуды видеоимпульсов в процентах от конечного значения установленного поддиапазона
|
4 (т = 0,4 – 50 мкc и т = 50 – 200 мкс, Q > 100)
6 (т = 0,1 – 0,4 мкс и т = 50 – 300 мкc, Q < 100)
|
|
Погрешность измерения амплитуды синусоидальных напряжений в процентах от конечного значения установленного поддиапазона
|
1мВ – 1000 мВ:
±4 (0,5 кГц – 1 МГц)
±6 (1 МГц – 5 МГц)
1В – 100 В (с делителем):
±6 (0,5 кГц – 1 МГц)
±10 (1 МГц – 5 МГц)
|
|
Входное сопротивление и емкость
|
1 МОм
10 пф
|
|
Потребляемая мощность
|
20 ВА
|
|
Питание
|
220 В, 50 Гц или 400 Гц
|
|
Глубина
|
285 мм
|
|
Ширина
|
360 мм
|
|
Высота
|
185 мм
|
|
Вес
|
10 кг
|
|
Комплект поставки
|
В4-12 милливольтметр импульсного тока
|
|
Варианты написания в сети internet
|
В4 12, В4/12, В412, В4_12, В4\12
|
|
! .
|
|
