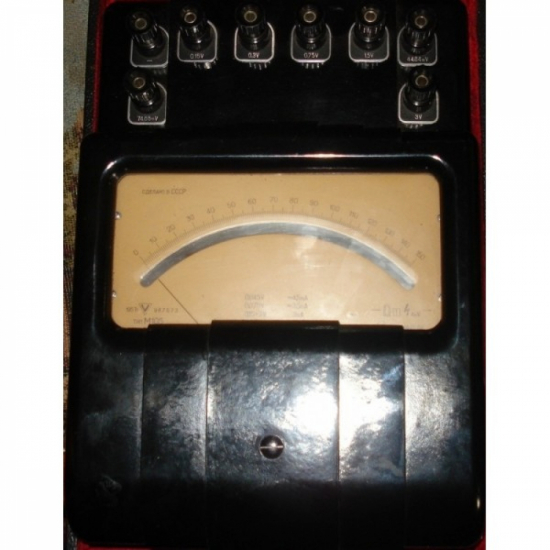

М105 милливольтметр

Технические характеристики М105:

Пределы измерения (на концах калиброванных проводов) - 45 мВ; 75 мВ; 150 мВ; 300 мВ; 750 мВ; 1500 мВ; 3000 мВ.

Класс точности - 0,5.

Изменение показаний милливольтметра, вызванное изменением температуры на каждые 10° С при отклонении температуры в ту или другую сторону от нормальной - не более ±0,2% от верхнего предела измерения.

Изменение показаний М105 от влияния внешних магнитных полей напряженностью 5 э - не более ±0,5% от верхнего предела измерения.

Потребление тока:

- на пределе измерения 45 мВ - 4,5 мА;

- на пределе измерения 75 мВ - 3,5 мА;

- на пределах измерения 150 мВ; 300 мВ; 750 мВ; 1500 мВ; 3000 мВ - 3 мА.

Испытательное напряжение изоляции между токоведущими частями и корпусом прибора - 4 кВ.

Шкала прибора - зеркальная, разделенная на 150 делений.

Длина шкалы - 140 мм.

Стрелка прибора М105 изготовлена из стекла.

Успокоение прибора - электромагнитное.

Время успокоения - не более 2 с.

Габаритные размеры - 200×300×120 мм.

Масса милливольтметра:

- прибора - 4,5 кг;

- с футляром - 6,1 кг.

Милливольтметр конструктивно оформлен в пылезащищенном пластмассовом корпусе прямоугольной формы.

Измерительный механизм милливольтметра М105 состоит из подвижной рамки и магнитной системы. Магнитный узел состоит из двух постоянных магнитов, имеющих форму параллелепипеда, отлитых из никеле-алюминиевого сплава. Для регулировки тока потребления измерительный механизм снабжен двумя магнитными шунтами.

Условия эксплуатации М105:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.
