Описание

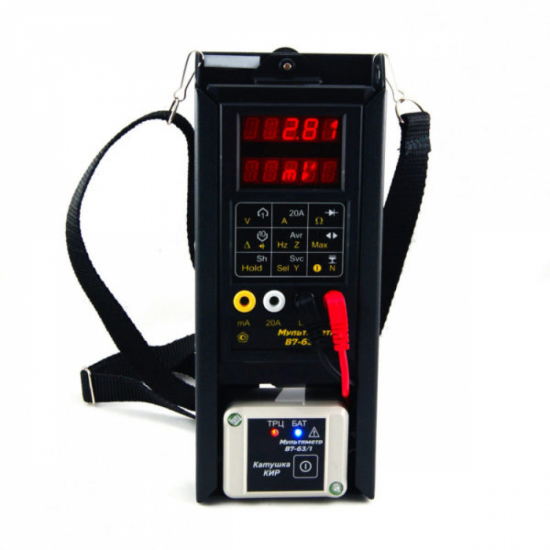

Свидетельство об утверждении типа СИ № 36977-08 (В7-63/1, В7-63/2) Описание Мультиметр В7-63/1 КИР обеспечивает измерение напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и силы сигналов переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющей, сопротивления, частоты, «прозвонки» электрической цепи. С внешним преобразователем тока (измерительной катушкой или токовыми клещами) обеспечивается измерение силы тока без разрыва цепи в рельсе или проводе. Прибор В7-63/1 КИР имеет частотный селектор для измерения уровня тональных сигналов напряжения и силы переменного тока. С внешним датчиком тока (измерительной рельсовой катушкой) обеспечивает решение измерительных задач, выполняемых преобразователем А9-1. Прибор применяется для ремонта и эксплуатации систем железнодорожной автоматики. Главные особенности напряжения постоянного тока 0.0001…600 В СКЗ переменного напряжения и суммы постоянного и переменного напряжения 0.001…450 В частотой 5 Гц – 100 кГц силы постоянного тока (режим DCI) 0.1 мА…20 А СКЗ силы переменного тока и суммы силы постоянного и переменного тока 1 мА…20 А частотой 5 Гц –10 кГц сопротивления в диапазоне 0.1 Ом…12 Мом “прозвонку” (диодный тест) электрической цепи с измерением падения напряжения от 1 мВ…4 В частоты сигналов переменного тока от 5 Гц…100 кГц силы постоянного, СКЗ переменного тока и суммы постоянного и переменного токов в рельсовой цепи или проводе без разрыва цепи в диапазоне от 0.01…420 А с помощью токовых датчиков (только переменного тока) или токовых клещей с коэффициентом преобразования 1 мВ/А или 10 мВ/А напряжения и силы амплитудно-манипулированных кодовых сигналов типа З, Ж, КЖ постоянного тока и переменного тока частотой 25, 50, 75 Гц без учета пауз между импульсами (максимальное значение) измерение напряжения и силы переменного тока непрерывных и АМ, ФМ, ЧМ сигналов рельсовых цепей в селективном режиме в диапазоне частот от 25 до 5555 Гц. В селективном режиме измерения должны производиться без учета пауз на частотах 25, 50, 75 Гц и с учетом пауз – на остальных Обработка измеренных данных вычисление абсолютного отклонения относительно опорного уровня (компенсация начального значения) усреднение по алгоритму цифрового фильтра низких частот (два средний и медленный фильтр) выделение максимального значения (амплитуды манипулированных сигналов) регистрация максимальных, средних и минимальных показаний вычисление и индикация текущего уровня заряда аккумулятора (определяется в зависимости от напряжения и температуры) Другие технические характеристики выбор режимов и сервисных функций с помощью контекстного меню высокоэффективный светодиодный индикатор с регулируемой яркостью (от 10 до 100 %) выбор схем сохранения энергии (автоматического уменьшения яркости и отключения при отсутствии управляющих воздействий) редактирование списка частот селектора (включить или исключить из меню) установка и запоминание при отключении последнего режима работы и всех настроек пользователя ручной и автоматический выбор пределов измерения интерфейс с компьютером для управления, считывания данных, калибровки и поверки литиевый аккумулятор и встроенное автоматическое зарядное устройство предельно упрощает обслуживание прибора (достаточно включить в сеть на любое время, не меньше чем требуется для последующего использования) питание от сети и заряд аккумулятора с помощью сетевого адаптера питания, который также выполняет функцию интерфейса RS232C для подключения к компьютеру время непрерывной работы не менее 8 часов (в режиме индикации с яркостью до 40 %) при использовании аккумулятора емкостью 700 мА-часов Покупая мультиметр В7-63/1 КИР в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Заменяет В7-63 Техническая документация В7-63/1, В7-63/2 Описание типа СИТехнические характеристики
Производитель | Ритм |
Модель | В7-63/1КИР |
Гарантия | 1 год |
Госреестр | 36977-08 |
Технические условия (ТУ) | (ТУ): ГОСТ 22261-94 и КМСИ.411252.039 ТУ |
Межповерочный интервал | 2 года |
Постоянное напряжение (DCV) | |
Диапазон измерения (DCV) | ± 000.0 – 600.0 мВ ± 0.601 – 6.000 В ± 06.01 – 60.00 В ± 060.1 – 600.0 В |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 1) | 0.2 + 2 0.2 + 2 0.2 + 2 0.3 + 2 |
Входное сопротивление | 1 МОм |
Переменное напряжение (ACV) | |
Диапазон измерения (ACV) | 01.00 – 40.00 мВ 040.1 – 400.0 мВ 0.401 – 4.000 В 04.01 – 40.00 В 040.1 – 450.0 В |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 1) 5 – 20 Гц | 1 + 20 1 + 5 1 + 3 1 + 3 1 + 3 |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) DC, .02 – 10 кГц | 0.5 + 20 0.5 + 5 0.5 + 2 0.5 + 2 0.5 + 2 |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 10 – 30 кГц | 1 + 20 1 + 5 1 + 2 1 + 2 – |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 30 – 50 кГц | 2 + 20 2 + 5 2 + 3 2 + 3 – |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 50 – 100 кГц | – 4 + 5 4 + 3 4 + 3 – |
Входное сопротивление | 1 МОм |
Постоянное напряжение (DCV) + Переменное напряжение (ACV) | |
Диапазон измерения (DCV + ACV) | 010.0 – 400.0 мВ 0.401 – 4.000 В 04.01 – 40.00 В 040.1 – 500.0 В |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 1) 5 – 20 Гц | 1 + 5 1 + 3 1 + 3 1 + 3 |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) DC, .02 – 10 кГц | 0.5 + 5 0.5 + 2 0.5 + 2 0.5 + 2 |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 10 – 30 кГц | 1 + 5 1 + 2 1 + 2 – |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 30 – 50 кГц | 2 + 5 2 + 3 2 + 3 – |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 50 – 100 кГц | 4 + 5 4 + 3 4 + 3 – |
Входное сопротивление | 1 МОм |
Постоянный ток (DCА) | |
Диапазон измерения (DCА) | ± 000.0 – 400.0 мВ Шунт 0.1 Ом ± 0.401 – 2.200 А Шунт 0.1 Ом ± 02.01 – 22.00 A Шунт 0.005 Ом |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) | 0.25 + 2 0.5 + 2 0.5 + 2 |
Переменный ток (ACА) | |
Диапазон измерения (ACА) | 01.00 – 40.00 мA Шунт 0.1 Ом 040.1 – 400.0 мA Шунт 0.1 Ом 0.401 – 2.200 A Шунт 0.1 Ом 00.10 – 22.00 A Шунт 0.005 Ом |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) DC, 0.005 – 1 кГц | 1 + 3 |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 1 – 10 кГц | (1 + 0.25•f) + 32) |
Постоянный ток (DCА) + переменный ток (ACА) | |
Диапазон измерения (DCА + ACА) | 010.0 – 400.0 мA Шунт 0.1 Ом 0.401 – 2.200 A Шунт 0.1 Ом 00.10 – 22.00 A Шунт 0.005 Ом |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) DC, 0.005 – 1 кГц | 1 + 3 |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 1 – 10 кГц | (1 + 0.25•f) + 32) |
Сопротивление (R) | |
Диапазон измерения (R) | 000.0 – 400.0 Ом I изм = 1 мА 0.401 – 4.000 kОм I изм = 1 мА 04.01 – 40.00 kОм I изм < 25 мкА 400.1 – 600.0 kОм I изм < 25 мкА 0.601 – 4.000 MОм I изм < 25 мкА 04.01 – 12.00 MОм I изм < 25 мкА |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) | 0.5 + 2 0.5 + 2 0.5 + 2 0.5 + 2 (0.5+R[MОм]) + 0** (0.5+R[MОм]) + 0** |
Проверка диодов | |
Диапазон измерения | 0.000 – 4.000 В при токе 1 мА |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) | 0.5 + 2 |
Постоянный ток (DCА) | |
Диапазон измерения (DCА) | ± 00.00 – 62.00 A 10 мВ/А ± 000.0 – 620.0 A 1 мВ/А |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) В7-63/1 | 0.5 + 2 0.5 + 2 |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) В7-63/1 + ТК4 | 3 + 20 3 + 20 |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) В7-63/1 + КИР5) 6) | – – |
Переменный ток (ACА) | |
Диапазон измерения (ACА) | 0.010 – 4.000 A 100 мВ/А 04.01 – 20.00 A 100 мВ/А 0.010 – 4.000 A 10 мВ/А 04.01 – 42.00 A 10 мВ/А 00.10 – 40.00 A 1 мВ/А 40.1 – 420.0 A 1 мВ/А |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 02 – 10 кГц | 1 + 20 1 + 5 1 + 20 1 + 5 1 + 20 1 + 5 |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 40 – 400 Гц | – – 5 + 20 5 + 20 5 + 20 5 + 20 |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 0.02 – 1 кГц | 5 + 20 5 + 10 – – – – |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 1 – 6 кГц | 10 + 20 10 + 10 – – – – |
Постоянный ток (DCА) + переменный ток (ACА) | |
Диапазон измерения (DCА+ ACА) | 00.10 – 42.00 A 10 мВ/А 001.0 – 420.0 A 1 мВ/А |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 02 – 10 кГц | 1 + 5 1 + 5 |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 40 – 400 Гц | 5 + 20 5 + 20 |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 0.02 – 1 кГц | – – |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 1 – 6 кГц | – – |
Частота (F) | |
Диапазон измерения (F) | 05.00 – 99.99 Гц 100.0 – 999.9 Гц 1000 – 9999 Гц 10.00 – 99.99 кГц |
Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) | 0.05 + 2 0.05 + 1 0.05 + 1 0.05 + 1 |
В режимах ACV и ACI при уровне более | 10 % предела |
Общие параметры | |
Максимум (кодо-импульсных последовательностей) | DC: 1 + 3 AC: 1.5 + 3 AC+Sel: 2 + 3 (дополнительная погрешность) |
Режимы (с селектором 6) | 4 + 0 (дополнительная погрешность ) |
Напряжения | до 100 В и силы тока до 10 А |
Наработка на отказ | не менее 15000 часов |
Рабочие условия | температура окружающего воздуха от -30 до +50 °С относительная влажность до 90 % при t° до 30 °С атмосферное давление 400-800 мм рт.ст. |
1) Сумма относительной погрешности и единиц младшего разряда отображаемой шкалы. 2) Значение погрешности зависит от частоты f, выраженной в килогерцах. 3) Значение собственной погрешности прибора без внешнего датчика тока. 4) Суммарная погрешность при измерении с помощью токовых клещей (ТК). 5) Суммарная погрешность при измерении с помощью катушки измерительной рельсовой (КИР) в селективном режиме (только на фиксированных частотах). 6) Применяется только с прибором В7-63/1 | |
Питание | от сети и заряд аккумулятора с помощью сетевого адаптера питания, который также выполняет функцию интерфейса RS232C для подключения к компьютеру |
Глубина | 37 мм |
Ширина | 83 мм |
Высота | 152 мм |
Вес | 0,7 кг (мультиметр) , 0,4 кг ( катушка измерительная) |
Комплект поставки | Мультиметр В7-63/1КИР |
Варианты написания в сети Internet | В 7-63/1КИР, В7 63/1 КИР, В7/63/1/КИР |
ВНИМАНИЕ! Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров. | |
