Описание

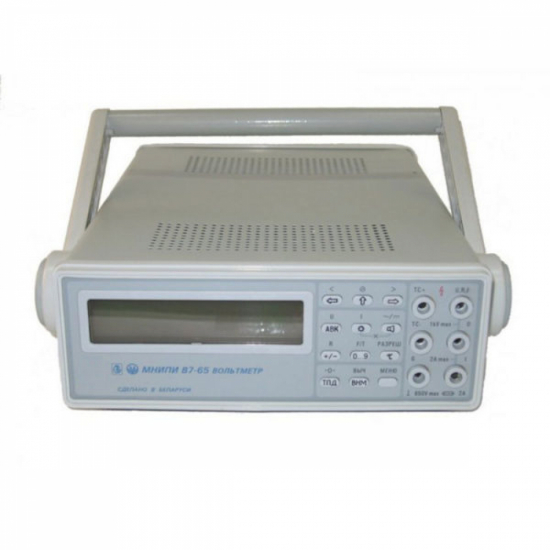

Описание Вольтметры универсальные В7-65/5 относятся к классу стационарных профессиональных приборов и предназначены для измерения электрических параметров. Функциональные возможности Измерять постоянные и переменные напряжения и токи, сопротивления, частоту и период колебаний Проверять цепи на короткое замыкание и тестировать диоды Определять максимальное, минимальное и среднее значение измеряемой величины Отображать отношение измеряемой величины к заданному опорному значению в дБ Выполнять автоматические измерения в заданных пределах значений измеряемой величины Производить автоматическую коррекцию “нуля” для исключения влияния источников систематической погрешности Накопление и просмотр массива данных Соответствие ГОСТ системы радиоэлектронной защиты Интегрировать прибор в состав измерительного комплекса с помощью встроенного интерфейса стык С2 (RS -232С) Покупая вольтметр универсальный В7-65/5 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Замена В7-65/2 В7-68 В7-73/2 Техническая документация В7-65/3, В7-65/4, В7-65/5 Описание типа СИ В7-65, В7-65/1, В7-65/2, В7-65/3, В7-65/4, В7-65/5 Технические характеристики
Технические характеристики
|
Производитель
|
МНИПИ
|
|
Модель
|
В7-65/5
|
|
Гарантия
|
24 месяца
|
|
Госреестр
|
20250-00
|
|
Технические условия (ТУ)
|
ТУ РБ 14559587.038
|
|
Межповерочный интервал
|
1 год
|
|
Постоянное напряжение
|
|
|
Диапазон напряжений
|
1мкВ…1000В
|
|
Предел измерения
|
200мВ/2В/20В/200В/1000В
|
|
Погрешность измерения
|
± 0,02% (≤ 200В), ± 0.03% (> 200В)
|
|
Максимальное входное напряжение
|
1200В (до 1 мин)
|
|
Входной импеданс
|
1ГОм (до 200мВ), 2ГОм (200мВ…2В), 10МОм (> 2В)
|
|
Переменное напряжение
|
|
|
Диапазон напряжений
|
1мкВ…700В
|
|
Предел измерения
|
200мВ/2В/20В/200В/700В
|
|
Диапазон частот
|
20Гц…100кГц
|
|
Погрешность измерения (гармоническое колебание)
|
± (0.3…0,6)% при 1мкВ…700В/20Гц…10кГц
± 0,6% при 1мкВ…200В/10кГц…20кГц
± (2.5…4.0)% при 1мкВ…20В/20кГц…100кГц
|
|
Дополнительная погрешность
(негармоническое колебание)
|
±1,5% при Ка < 3
|
|
Максимальное входное напряжение
|
850В (50Гц, до 1 мин)
|
|
Входной импеданс
|
1МОм/50пФ
|
|
Постоянный ток
|
|
|
Диапазон токов
|
10мкА…2А (расширение с программным шунтом)
|
|
Погрешность измерения
|
± 0,07%
|
|
Переменный ток
|
|
|
Диапазон токов
|
10мкА…2А (расширение с программным шунтом)
|
|
Диапазон частот
|
20Гц…5кГц
|
|
Погрешность измерения
|
± (0,5…0,6)%
|
|
Сопротивление
|
|
|
Диапазон сопротивлений
|
1мОм…2ГОм
|
|
Предел измерения
|
200Ом/2кОм/20кОм/200кОм/2МОм/20МОм/2ГОм
|
|
Погрешность измерения
|
± 0,06% (≤ 2МОм), ± 0.3% (2МОм…20МОм), ± 0.5% (> 20МОм)
|
|
Тестовое напряжение
|
< 10В (≤ 2МОм), < 2,6В (> 2МОм)
|
|
Частота
|
|
|
Диапазон частот
|
20Гц…1МГц
|
|
Погрешность измерения
|
± 0,02%
|
|
Чувствительность
|
≥ 0,5В (синусоидальный сигнал), ≥ 1В (импульсный сигнал)
|
|
Максимальное входное напряжение
|
150В (≤ 100кГц), 30В (> 100кГц)
|
|
Период
|
|
|
Диапазон
|
100мкс…50мс
|
|
Погрешность измерения
|
± 0,03%
|
|
Уровень входного сигнала
|
1В…30В (синусоидальный или импульсный сигнал)
|
|
Дисплей
|
|
|
Тип индикаторов
|
ЖК-индикаторы
|
|
Формат индикации
|
5½ разрядов (до 2 изм./с), 4½разряда (до 15 изм./с)
|
|
Общие данные
|
|
|
Соответствие ГОСТ системы радиоэлектронной защиты
|
|
|
Интерфейс
|
стык С2 (RS -232C)
|
|
Рабочие условия
|
диапазон температуры окружающего воздуха от +5 до +40°С
относительная влажность воздуха до 80 % при температуре +25°С
атмосферное давление 84-106,7 кПа (630-800 мм.рт.ст.)
|
|
Наработка на отказ не менее
|
15000 часов
|
|
Потребляемая мощность
|
15 В · А
|
|
Питание
|
220±20 В, 50±1 Гц
|
|
Глубина
|
310 мм
|
|
Ширина
|
268 мм
|
|
Высота
|
100 мм
|
|
Вес
|
2,7 кг
|
|
Комплект поставки
|
Вольтметр универсальный В7-65/5
|
|
Варианты написания в сети Internet
|
В 7-65/5, В7 65/5, В7/65/5
|
|
! .
|
|
