Описание

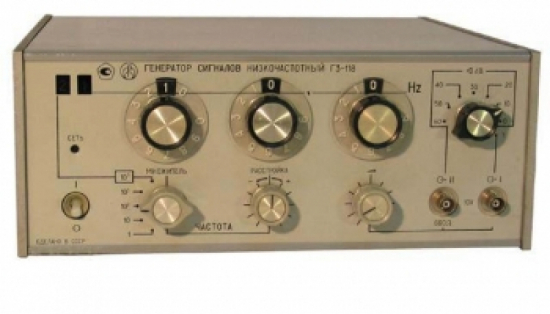

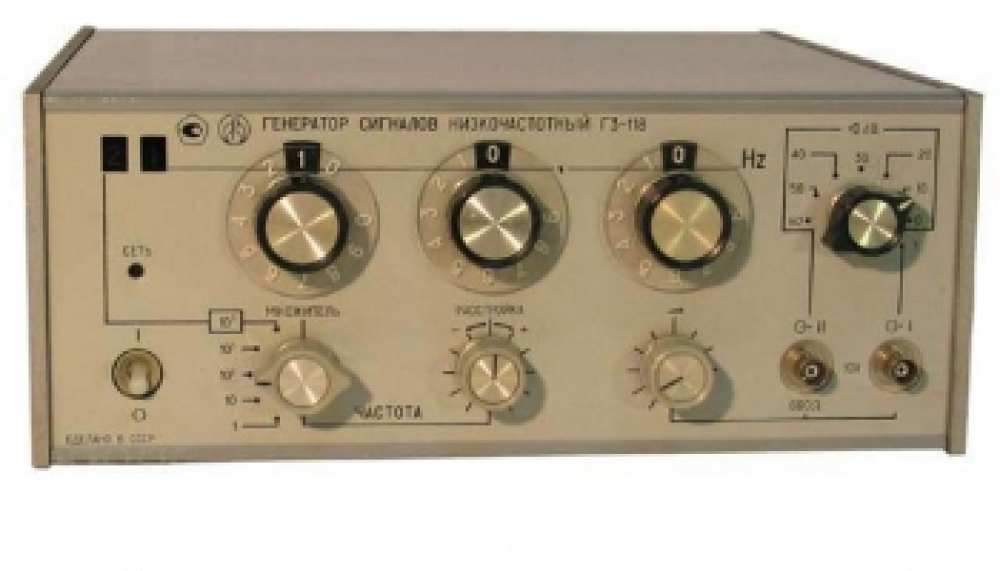

Описание Генератор Г3-118 RС-типа с дискретной установкой частоты в пределах каждого из пяти поддиапазонов. Имеется возможность плавной расстройки частоты в пределах дискретности младшего разряда. Структурная схема генератора обеспечивает сигнал прецизионной формы во всем диапазоне частот. В генераторе имеется эффективная система стабилизации уровня выходного напряжения. Выходное напряжение Г3-118 регулируется в широких пределах дискретно и плавно. В комплект генератора Г3-118 входит пассивный режекторпый фильтр на ряд дискретных частот, обеспечивающий при использовании серийных НЧ анализаторов спектра измерение сверхмалых коэффициентов гармоник. Покупая генератор сигналов низкочастотный Г3-118 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
|
Производитель
|
Великолукский Завод РАДИОПРИБОР
|
|
Модель
|
Г3-118
|
|
Гарантия
|
12 месяцев
|
|
Госреестр
|
8484-81
|
|
Технические условия (ТУ)
|
ЕХ3.265.029 ТУ4-81, ГОСТ 22261-94
|
|
Межповерочный интервал
|
1 год
|
|
Диапазон частот
|
10 Гц – 200 кГц
|
|
Установка частоты осуществляется дискретно на пяти поддиапазонах
|
10-100 Гц (через 0,1 Гц)
100-1000 Гц (через 1 Гц)
1000-10 000 Гц (через 10 Гц)
10 000-100 000 Гц (через 100 Гц)
100 000-200 000 Гц (через 100 Гц)
|
|
Погрешность установки частоты, %
|
± [1 +(50/f)] (10 Гц-20 кГц)
± 1,5 (20-200 кГц)
|
|
Нестабильность частоты
|
10·10 f (за 15 минут)
50·10-4 f (за 3 часа)
|
|
Выходное напряжение
|
10 В/600 Ом (вых. I)
5 B/600 Ом (вых. II)
|
|
Погрешность аттенюатора
|
(0-60 дБ) ± 0,5 дБ
|
|
Погрешность выносного делителя
|
(-40 дБ) ± 0,5 дБ
|
|
Нестабильность выходного напряжения
|
за 3 часа 4%
|
|
Коэффициент гармоник
|
0,05% (10-20 Гц и 100-200 кГц)
0,01% (20-100 Гц)
0,005% (100-200 Гц и 10-20 кГц)
0,002% (200 Гц- 10 кГц)
0,02% (20-100 кГц)
|
|
Частоты режекцин
|
0,02; 0,06; 0,12; 0,2; I; 2; 10; 20; 100, 200 кГц
|
|
Потребляемая мощность
|
50 ВА
|
|
Питание
|
220±22 В, 50, 400 Гц
|
|
Габаритные размеры генератора
|
|
|
Глубина
|
322 мм
|
|
Ширина
|
312 мм
|
|
Высота
|
133 мм
|
|
Вес
|
8 кг
|
|
Габаритные размеры фильтра
|
|
|
Глубина
|
244 мм
|
|
Ширина
|
140 мм
|
|
Высота
|
127 мм
|
|
Вес
|
2,5 кг
|
|
Комплект поставки
|
Генератор сигналов низкочастотный Г3-118
|
|
Варианты написания в сети Internet
|
Г3 118, Г 3-118, Г/3-118
|
|
! .
|
|
Аналоги
Файлы
На нашем сайте вы можете скачать инструкцию, паспорт, формуляр и руководство по эксплуатации для оборудования Г3-118 генератор сигналов низкочастотный. В документации может содержаться много полезной информации, такой как масса, габариты, содержание драгметаллов, принципиальная схема для ремонта и настройки прибора Г3-118 генератор сигналов низкочастотный. Некоторая документация содержит описание типа и методику поверки.
