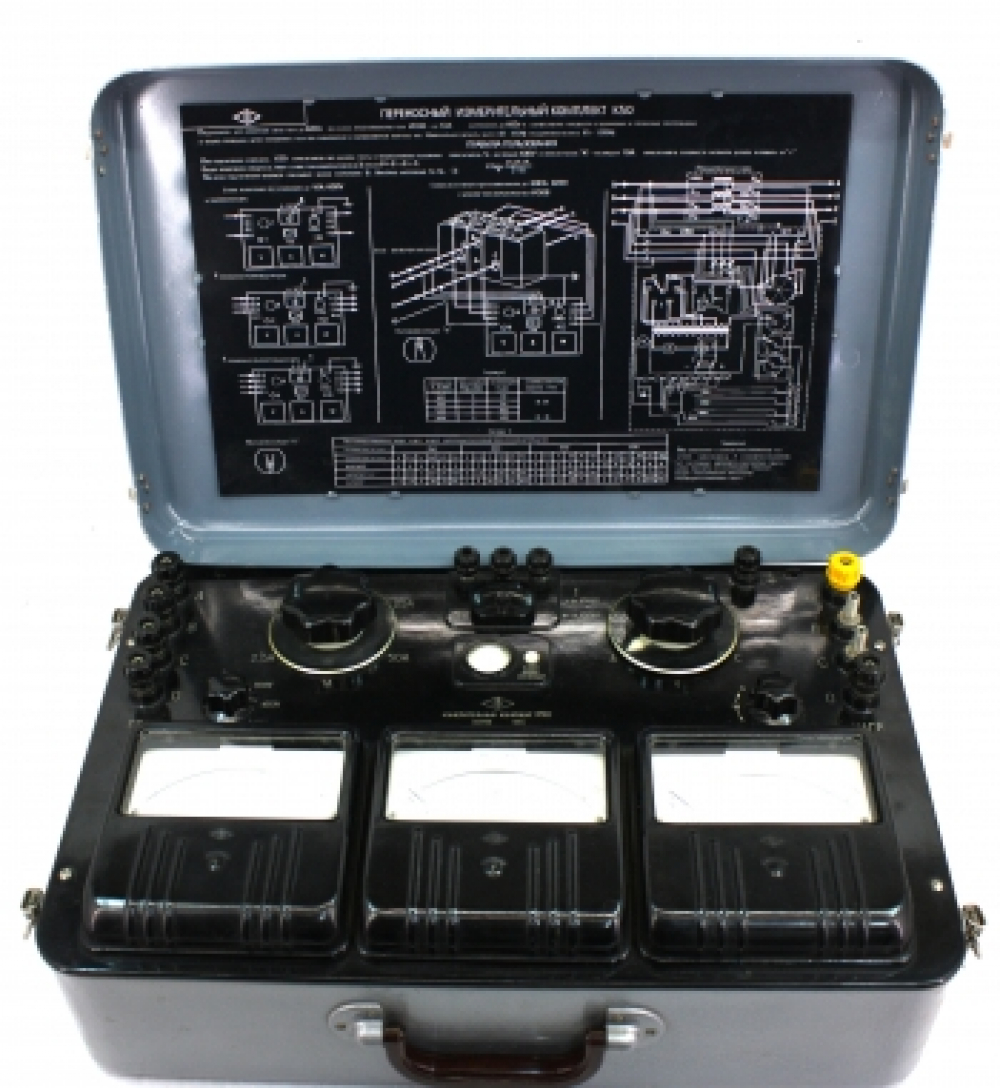

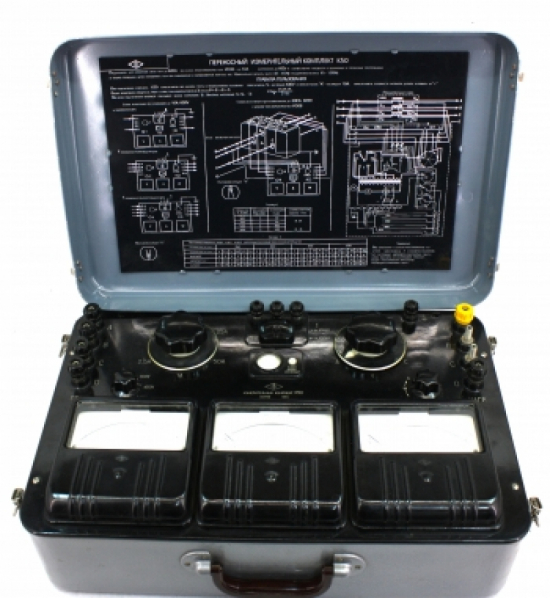

К-50 Комплект измерительный

Актуально на 21.01.2025
В наличии
96000 pуб. с НДС 0 pуб. с НДС
Поверка включена в стоимость
Запросить счет
Производитель: Россия и СНГ
Модель: К505
Госреестр: 1401-60
Межповерочный интервал: 1 год
Габаритные размеры: 510х335х170
Вес: 7.5 кг.

Описание

    Комплект измерительный К-50 предназначен для измерений силы электрического тока, напряжения, активной и реактивной мощности, в одно- и трехфазных, трех- и четырехфазных цепях.
    В корпусе смонтированы приборы амперметр Э59К и вольтметр Э59К, ваттметр Д539К, трансформатор тока, сопротивления, фазоуказатель и пять переключателей.
    Прибор комплект измерительный К50 имеет тропическое исполнение К-50Т для работы в закрытых помещениях в условиях тропического климата.

Прибор К50 используется для измерений силы тока, напряжения и мощности в 1-фазных и 3-фазных трехпроводных и четырехпроводных цепях переменного тока в условиях, когда нагрузка фаз равномерная и неравномерная. Применяется в лабораториях и на производстве.

Вы можете выгодно купить комплект измерительный К50 в нашей компании. Мы работаем напрямую с производителями техники, у нас выгодные цены и оперативная доставка.

Принцип работы и преимущества

Аппарат выполняет функции амперметра, вольтметра, ваттметра. Также комплектация включает трансформатор тока и соединительные проводники. Содержит 6 декад, работает в диапазоне измерений 0.1-111111.1 Ом.

Достоинства, которыми обладает устройство:

  • высокий класс точности, низкая погрешность;
  • способность выдерживать сильные нагрузки;
  • долговечность благодаря крепкому ударопрочному корпусу, превосходному качеству сборки и комплектующих;
  • малый вес позволяет легко переносить устройство, устанавливать в нужном положении;
  • удобная приборная панель;
  • оперативность измерений — на установление показаний аппаратов требуется не более 4 с.

Это удобный в использовании и практичный комплекс приборов. Он сертифицирован, соответствует ГОСТ, реализуется с гарантией.

Технические характеристики приборов комплекты измерительные К50:

    К прибору придается блок трансформаторов И508М, предназначенный для расширения пределов измерений;
    При работе прибора комплект измерительный К50 без блока трансформаторов И508М он имеет нижеуказанные параметры;
    Погрешность показаний приборов комплекта:
     - в номинальной области частот - ±0,5;
     - в расширенной области частот - ±1,0;
    Конечные значения диапазонов измерения прибора комплект измерительный К50:
     - вольтметра - 150В, 300В, 450В, 600В;
     - амперметра - 1А, 2А, 5,5А, 10А, 25А, 50А;
    Активное сопротивление последовательной цепи - 1 Ом, 0,2 Ом, 0,06 Ом, 0,02 Ом, 0,01 Ом, 0,006 Ом;
    Индуктивность последовательной цепи прибора комплект измерительный К50 - 0,35мГн, 0,07мГн, 0,02мГн, 0,006мГн, 0,002мГн, 0,001мГн;
    Номинальные токи с включением трансформатора тока И508М - 100А, 250А, 500А, 600А;
    Номинальный ток параллельной цепи - 10,5мА;
    Номинальное сопротивление параллельной цепи прибора комплект измерительный К50 (между зажимом фазы и нуля):
     - при номинальном напряжении 150В - 14286 Ом;
     - при номинальном напряжении 300В - 28571 Ом;
     - при номинальном напряжении 450В - 42857 Ом;
     - при номинальном напряжении 500В - 57143 Ом;
    При работе прибора комплект измерительный К50 с блоком трансформаторов И508М он имеет нижеуказанные параметры;
    Погрешность показаний приборов комплекта:
     - в номинальной области частот - ±0,7;
     - в расширенной области частот - ±1,4;
    cosφ=1;
    Время успокоений приборов комплекта прибора комплект измерительный К50 - не более 4с;
    Нормальная область частот - 45Гц-65Гц;
    Расширенная область частот прибора комплект измерительный К50 - 65Гц-1500Гц;
    Температура окружающего воздуха - от 0ºС до +35ºС;
    Влажность воздуха - до 90%;
    Противодействующий момент растяжки ПлСр-20 на 100мм длины - 0,45мг.см/90º;
    Натяжение растяжек прибора комплект измерительный К50:
     - амперметр, вольтметр - 60+5г;
     - ваттметр - 65+5г;
    Противодействующий момент пружины прибора комплект измерительный К50:
     - амперметр - (9+12,5)мг.см/90º;
     - вольтметр ваттметр - (9+14)мг.см/90º;
    Номинальная длина шкалы - 110мм;
    Номинальные токи, номинальные мощности в номинальных напряжениях прибора комплект измерительный К50приведены в таблице 1;

    Таблица 1 Номинальные токи, номинальные мощности в номинальных напряжениях прибора комплект измерительный К50

Номинальные токи Номинальные мощности (для одной фазы) при номинальных напряжениях Примечание
150В 300В 450В 600В

2,5А
10А
25А
50А

0,15кВт

0,275кВт
0,75кВт
1,5кВт
3,75кВт
7,5кВт

0,3кВт

0,75кВт
1,5кВт
3,0кВт
7,5кВт
15,0кВт

0,45кВт

1,125кВт
2,25кВт
4,5кВт
11,25кВт
22,5кВт

0,5кВт

1,5кВт
3,0кВт
6,0кВт
15,0кВт
30,0кВт
Без блока трансформаторов И508М

100А

250А
500А
600А

15кВт

37,5кВт
75кВт
90кВт

60кВт

75кВт
150кВт
180кВт

45кВт

112,5кВт
225кВт
270кВт

60кВт

150кВт
300кВт
360кВт
С включением блока трансформаторов И508М

    Параметры блока трансформаторов И508М приведены в таблице 2;

    Таблица 2 Параметры блока трансформаторов И508М

Наименование параметра Значение для блока трансформаторов И508М
Номинальной ток первичной обмотки 100А 250А 500А 600А
Требуемое число витков провода первичной обмотки (через центральное отверстие вторичной обмотки трансформатора) 5 2 1 1
Коэффициент трансформации 20 50 100 120
Используемые зажимы вторичных обмоток И1-И2 И1-И3
Номинальный ток вторичной обмотки
Класс точности 0,2
Номинальная область частот 45Гц-500Гц

    Габариты:
     - прибора комплект измерительный К50 - 510х335х170мм;
     - блока трансформаторов И508М - 330х115х290мм;
    Масса:
     - прибора комплект измерительный К50 - 12,2кг;
     - блока трансформаторов И508М - 7,5кг;
    Изготовитель гарантирует соответствие качества прибора комплект измерительный К50 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
