Описание

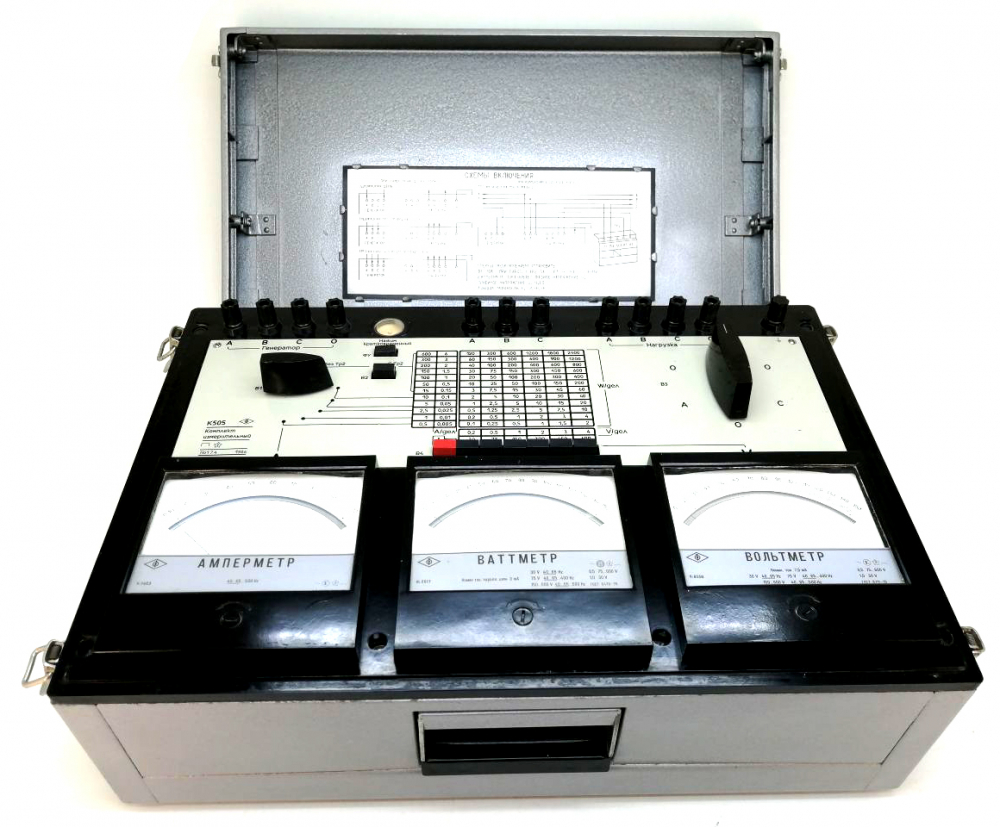

Описание Комплект измерительный К505 переносной предназначен для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроводных и четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз. К505 применяется в монтажных организациях, энергосистемах, современных измерительных лабораториях, а также промышленных предприятиях. Покупая К505 комплект измерительный в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
Производитель | ПО Точэлектроприбор (Росток) |
Модель | К505 |
Гарантия | 1 год |
Технические условия (ТУ) | ТУ изготовителя |
Госреестр | 3741-73 |
Межповерочный интервал | 1 год |
Амперметр | |
Класс точности | 0,5 |
Конечное значение диапазона измерений | 0,5 – 600 А |
Область нормальных частот | 45 – 65 Гц |
Область рабочик частот | 65 – 500 Гц |
Вольтметр | |
Класс точности |
1 (30 В)
0,5 (75 В – 600 В)
|
Конечное значение диапазона измерений | 30 – 600 В |
Область нормальных частот | 45 – 65 Гц |
Область рабочик частот | 65 – 500 Гц |
Ваттметр | |
Класс точности |
2,5 (15 В)
1 (30 В)
0,5 (75 В – 600 В)
|
Конечное значение диапазона измерений | 30 – 600 В |
Область нормальных частот | 45 – 65 Гц |
Область рабочик частот | 65 – 500 Гц |
Номинальные токи | 0,5 – 600 А |
Глубина | 330 мм |
Ширина | 505 мм |
Высота | 190 мм |
Вес | 15 кг |
Комплект поставки | Комплект измерительный К505 |
Варианты написания в сети internet | К505, К 505, К-505, К/505, Комплект К505 |
Без трансформатора тока УТТ-5М
Номинальная мощность (для одной фазы), при номинальных напряжениях, кВт | ||||||
Номинальный ток, A
|
30В | 75В | 150В | 300В | 450В | 600В |
0,5А | 0,015кВт | 0,0375кВт | 0,075кВт | 0,15кВт | 0,225 | 0,3 |
1А | 0,03кВт | 0,075кВт | 0,15кВт | 0,3кВт | 0,45 | 0,6 |
2,5А | 0,075кВт | 0,1875кВт | 0,375кВт | 0,75кВт | 1,125 | 1,5 |
5А | 0,15кВт | 0,375кВт | 0,75кВт | 1,5кВт | 2,25 | 3 |
10А | 0,3кВт | 0,75кВт | 1,5кВт | 3кВт | 4,5 | 6 |
С трансформатором тока УТТ-5М
Номинальная мощность (для одной фазы), при номинальных напряжениях, кВт | ||||||
Номинальный ток, A
|
30В | 75В | 150В | 300В | 450В | 600В |
15А | 0,45кВт | 1,125кВт | 2,25кВт | 4,5кВт | 6,75 | 9 |
50А | 1,5кВт | 3,75кВт | 7,5кВт | 15кВт | 22,5 | 30 |
100А | 3кВт | 7,5кВт | 15кВт | 30кВт | 45 | 60 |
150А | 4,5кВт | 11,25кВт | 22,5кВт | 45кВт | 67,5 | 90 |
200А | 6кВт | 15кВт | 30кВт | 60кВт | 90 | 120 |
300А | 9кВт | 22,5кВт | 45кВт | 90кВт | 135 | 180 |
600А | 18кВт | 45кВт | 90кВт | 180кВт | 270 | 360 |
Номинальный ток, активное сопротивление, индуктивность
Номинальный ток |
Номинальное активное сопротивление, Ом
|
Номинальная индуктивность, мГ |
0,5А | 8,4 | 1,78 |
1А | 2,3 | 0,51 |
2,5А | 0,41 | 0,102 |
5А | 0,093 | 0,031 |
10А | 0,039 | 0,01 |
Номинальное напряжение, активное сопротивление параллельной цепи, номинальный ток
Номинальное напряжение |
Номинальное активное сопротивление параллельной цепи, Ом
|
Номинальный ток |
30В | 2857 | 10,5мА |
75В | 7143 | 10,5мА |
150В | 14186 | 10,5мА |
300В | 28571 | 10,5мА |
450В | 42857 | 10,5мА |
600В | 57149 | 10,5мА |
