Описание

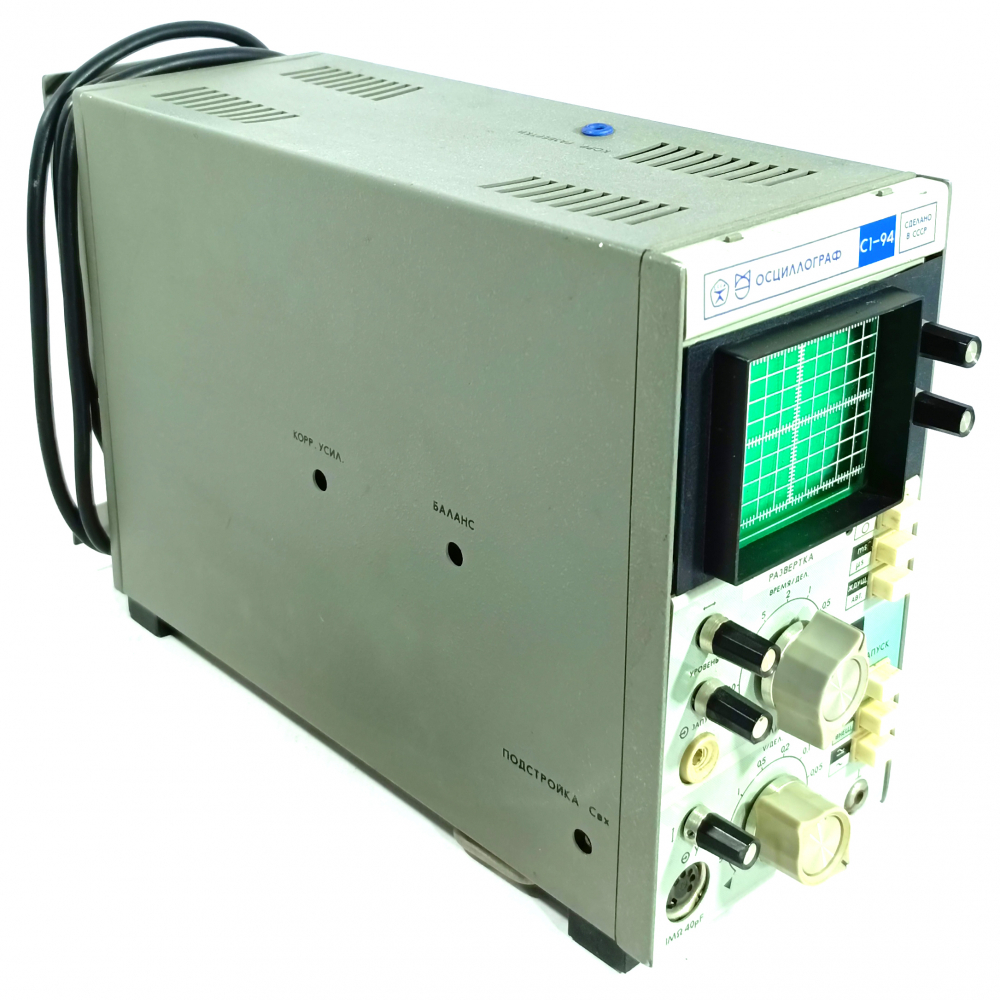

Описание Осциллограф С1-94 предназначен для исследования импульсных и периодических сигналов с амплитудой 10 мВ-300 В и длительностью 0,1 мкс-0,5 с. Простота конструкции и схемы прибора обеспечивает низкую его стоимость. Благодаря малым габаритным размерам и стоимости осциллограф особенно удобен для служб ремонта электронной радиоаппаратуры, а также для радиолюбителей и учебных заведений. Главные особенности Полоса пропускания 0-10МГц 1 канал Чувствительность 10мВ/дел Режим внешней развертки (X-Y вход) Выход сигнала внутренней развертки Малогабаритный Рабочая часть экрана 40х60 мм Тип индикатора – ЭЛТ 8ЛО7И Покупая осциллограф С1-94 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.
Технические характеристики
|
Производитель
|
Мытищинский электротехнический завод
|
|
Модель
|
С1-94
|
|
Гарантия
|
1 год
|
|
Госреестр
|
6791-78
|
|
Технические условия (ТУ)
|
ГВ2.044.115 ТУ
|
|
Межповерочный интервал
|
1 год
|
|
Канал вертикального отклонения
|
|
|
Полоса пропускания
|
0…10МГц
|
|
Количество каналов
|
1 канал
|
|
Коэф. отклонения (Коткл.)
|
10мВ/дел…5В/дел (шаг 1-2-5)
|
|
Погрешность установки Коткл.
|
±5%
±8% с делителем 1:10
|
|
Время нарастания
|
≤ 35нс
|
|
Выброс
|
≤10%
|
|
Входной импеданс
|
1МОм/40пФ
|
|
Задержка изображения
|
≥ 20нс
|
|
Макс. входное напряжение
|
250В
300В с делителем 1:10
|
|
Канал горизонтального отклонения
|
|
|
Коэф. развертки (Кразв.)
|
0,1мкс/дел…50мс/дел (шаг 1-2-5)
|
|
Погрешность установки Кразв.
|
±5%
±8% при 0.1мкс/дел
|
|
Режимы запуска развертки
|
автоколебательный
ждущий
|
|
Синхронизация
|
|
|
Источники синхронизации
|
внутренний
внешний
|
|
Частота внеш. синхронизации
|
20Гц…10МГц (синусоидальный или импульсный сигнал)
|
|
Уровень внеш. синхронизации
|
0.5В…3В
|
|
X-Y вход
|
|
|
Полоса пропускания
|
20Гц…2МГц
|
|
Коэффициент отклонения
|
10мВ/дел…0.5В/дел (на 1кГц)
|
|
Выход внутренней развертки
|
|
|
Уровень сигнала развертки
|
≥ 4В (пилообразные импульсы отрицательной полярности)
|
|
Общие данные
|
|
|
Размер экрана
|
8х10 дел. (40х60мм)
|
|
Ширина луча
|
≤ 0.8мм
|
|
Тип индикатора
|
ЭЛТ 8ЛО7И
|
|
Потребляемая мощность
|
32В·А
|
|
Питание
|
220 или 240 В, 50-60 Гц
|
|
Глубина
|
300 мм
|
|
Ширина
|
100 мм
|
|
Высота
|
190 мм
|
|
Вес
|
3,5 кг
|
|
Комплект поставки
|
Осциллограф С1-94
|
|
Варианты написания в сети Internet
|
С 1-94, С1 94, С1/94
|
|
! .
|
|
Аналоги
Файлы
На нашем сайте вы можете скачать инструкцию, паспорт, формуляр и руководство по эксплуатации для оборудования С1-94 осциллограф. В документации может содержаться много полезной информации, такой как масса, габариты, содержание драгметаллов, принципиальная схема для ремонта и настройки прибора С1-94 осциллограф. Некоторая документация содержит описание типа и методику поверки.
