Описание

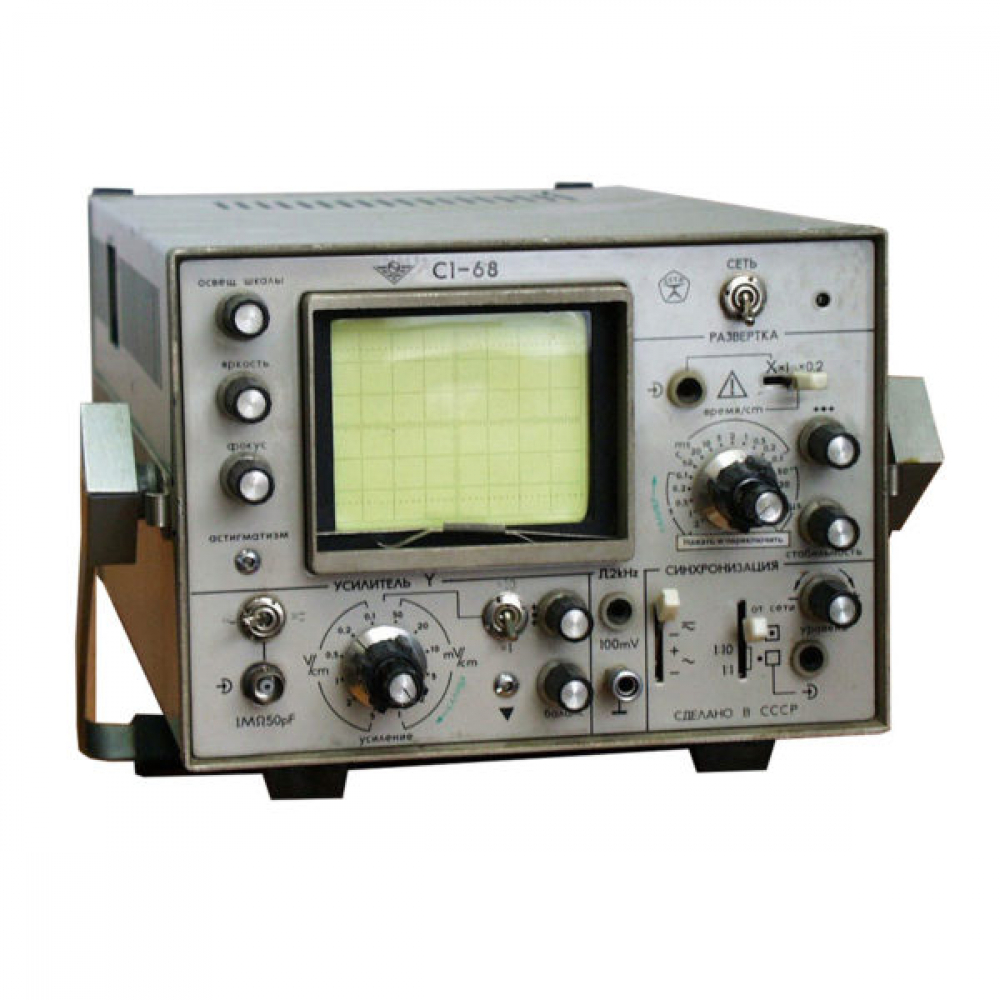

Описание Осциллограф С1-68 предназначен для наблюдения и исследования формы электрических процессов путем визуального наблюдения и измерения их временных и амплитудных значений. По точности воспроизведения сигнала, измерения временных и амплитудных значений прибор относится ко 2-3 классам ГОСТ 22737-77. Главные особенности Полоса пропускания 0-1 МГц 1 канал Размер экрана 60х80 мм Ширина линии луча 0,7 мм Покупая осциллограф С1-68 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.
Технические характеристики
|
Производитель
|
Золочевский Радиозавод
|
|
Модель
|
С1-68
|
|
Гарантия
|
1 год
|
|
Госреестр
|
3004-72 (внесены дважды, еще выпускаются под № 3338-72)
|
|
Технические условия (ТУ)
|
ТУ изготовителя
|
|
Межповерочный интервал
|
1 год
|
|
Параметры
|
|
|
Полоса пропускания
|
0-1 МГц
|
|
Количество каналов
|
1 канал
|
|
Обеспечивает наблюдение формы импульсов обеих полярностей длительностью
|
от 2 мкс до 16 с при размахе от 1 мВ до 300 В
|
|
Обеспечивает наблюдение периодических сигналов в диапазоне частот
|
от 0,06 Гц до 1 МГц
|
|
Обеспечивает измерение амплитуд исследуемых сигналов размахом
|
от 2 мВ до 300 В, а с выносным делителем 1:10 – от 20 мВ до 350 В
|
|
Обеспечивает измерение временных интервалов
|
от 2 мкс до 16 с
|
|
Усилитель тракта вертикального отклонения луча имеет следующие параметры
|
|
|
Полоса пропускания
|
от 0 до 1 МГц при неравномерности амплитудно-частотной характеристики в полосе не более 3 дБ, а в диапазоне частот от 0 до 200 кГц, не более ±4%
|
|
Время нарастания переходной характеристики тракта не превышает
|
0,35 мкс, а время установления 1,1 мксек
|
|
Неравномерность вершины, не более
|
3%
|
|
Нелинейность амплитудной характеристики в рабочей части экрана не превышает
|
5%
|
|
Величина выброса на переходной характеристике не превышает
|
5% при фронте нарастания 0,11 мкс
|
|
Входное сопротивление прибора при открытом входе
|
1 МОм±2% при входной емкости 50 пФ±10%
|
|
Выносным делителем 1:10 входное сопротивление усилителя равно
|
10 МОм± ±10%, а входная емкость не превышает 15 пФ
|
|
Погрешность деления выносного делителя не превышает
|
±10%
|
|
Вход прибора может быть открытый или закрытый, вход выносного делителя 1:10
|
открытый
|
|
Суммарное постоянное и переменное допустимое напряжение сигнала, подаваемого на закрытый вход прибора, не должно превышать
|
350 вольт
|
|
Спад вершины установившегося значения переходной характеристики при длительности 10 мкс при закрытом входе прибора не превышает
|
10%
|
|
Максимальная калиброванная чувствительность тракта вертикального отклонения
|
10 мм/мВ
|
|
Коэффициенты отклонения (положения переключателя-. «V/cm, mV/cm») устанавливаются
|
|
|
Скачкообразно
|
от 1 мВ/см до 5 В/см с перекрытием в 2 и 2,5 раза и возможностью умножения (уменьшения чувствительности) на 10
|
|
Плавно с перекрытием, не менее
|
2,5 paза
|
|
Погрешность коэффициентов отклонения не превышает ±4%, а коэффициента 1мВ/см – ±7% в нормальных. условиях и соответственно ±8% и ±10% в рабочих условия эксплуатации при одновременном изменении напряжения сети на ±10%.
|
|
|
Основная погрешность измерения амплитуд прямоугольных импульсных сигналов длительностью от 2 мкс, частотой следования до 10 кГц и размером изображения от 2 до 6 делений не должна превышать ±5% – при калиброванной чувствительности от 5 мм/мВ (2 мВ/см) до 0,2 мм/В (50 В/см); ±8% – при калиброванной чувствительности 10 мм/мВ (1 мВ/см), умноженной на 1 или 10.
|
|
|
Погрешность измерения амплитуд импульсных сигналов в рабочих условиях при одновременном изменении напряжения питающей сети не превышает
|
±10%, а при калиброванной чувствительности 10 мм/мВ (1 мВ/см) ±12%
|
|
Погрешность измерения амплитуд синусоидальных сигналов в рабочих условиях в диапазоне частот от 0 до 200 кГц не превышает
|
±10%, а при чувствительности 10 мм/мВ (1 мВ/см), умноженной на 1 или 10, ±12%
|
|
Внутренний источник калибровочного напряжения генерирует П-образные импульсы частотой 2 кГц, амплитудой 100 мВ и 1 В с погрешностью амплитуды и частоты не более, ±1,5% в нормальных условиях и не более ±2,5% в рабочих условиях эксплуатации при одновременном изменении напряжения сети на ± 10%.
|
|
|
Асимметрия импульсов не превышает
|
20%
|
|
Генератор развертки может работать в периодическом или ждущем режиме и имеет следующие параметры
|
|
|
Диапазон длительностей развертки (калиброванных коэффициентов развертки) от 2 с/см до 2 мкс/см разбит на 19 фиксированных поддиапазонов (коэффициентов развертки) с перекрытием в 2 и 2,5 раза и возможностью пятикратного растяжения развертки (пятикратного уменьшения коэффициентов развертки в положении «X0,2»).
|
|
|
Плавное перекрытие каждого поддиапазона,не менее
|
2,5 раза!
|
|
Погрешность коэффициентов разверток не превышает ±4%,, а при использовании множителя развертки ±7% в нормальных условиях и соответственно ±8% и ±10% в рабочих условиях эксплуатации при одновременном изменении напряжения питающей сети на ±10%;
|
|
|
Нелинейность развертывающего напряжения рабочей части развертки (по 5 мм начала и конца линии развертки — без растяжки и по 10 мм — при использовании растяжки развертки) не превышает 5%, а при пятикратной растяжке («Х0,2>) 10%.
|
|
|
Основная погрешность измерения временных интервалов при измеряемом размере изображения по горизонтали
|
от 3 до 8 делений не превышает ±5% без растяжки и ±8% с растяжкой
|
|
Погрешность измерения временных интервалов в рабочих условиях не превышает
|
±10% без растяжки и ±12% с растяжкой
|
|
Регулировки.перемещения луча обеспечивают
|
|
|
По вертикали – смещение верхней (нижней) части сигнала в 6 делений шкалы
|
на 60 мм вниз (вверх)
|
|
По горизонтали – совмещение начала и конца рабочей части развертки с центром экрана
|
|
|
Внутренняя синхронизация развертки осуществляется исследуемым сигналом любой полярности при минимальном уровне изображения
|
3 мм в диапазоне частот от 1 Гц до 1 МГц и импульсными сигналами длительностью от 2 мкс и более
|
|
Внешняя синхронизация обеспечивается при уровнях синхронизирующего сигнала
|
от 0,5 В до 50 В в диапазоне частот от 1 Гц до 1 МГц, а импульсными сигналами длительностью от 2 мкс
|
|
Входное сопротивление входа внешней синхронизации не менее 50 кОм в положении переключателя синхронизации «1:1» и не менее 500 кОм — в положении «1:10» при входной емкости 50 пФ. Нестабильность синхронизации развертки (размытость изображения) не превышает толщины линии луча.
|
|
|
Минимальная частота следования развертки, при которой обеспечивается наблюдение исследуемого сигнала на наиболее быстрой развертке, не превышает
|
250 Гц
|
|
Запаздывание, начала развертки относительно сигнала синхронизации не превышает
|
0,3 мкс
|
|
Общие данные
|
|
|
Размер экрана
|
60х80 мм
|
|
Ширина линии луча
|
0,7 мм
|
|
Диапазон рабочих температур
|
от-10°С… до +50°С
|
|
Питание
|
220 В, 50 Гц
|
|
Глубина
|
440 мм
|
|
Ширина
|
274 мм
|
|
Высота
|
206 мм
|
|
Вес
|
10 кг
|
|
Комплект поставки
|
Осциллограф С1-68
|
|
Варианты написания в сети Internet
|
С 1-68, С1 68, С1/68
|
|
